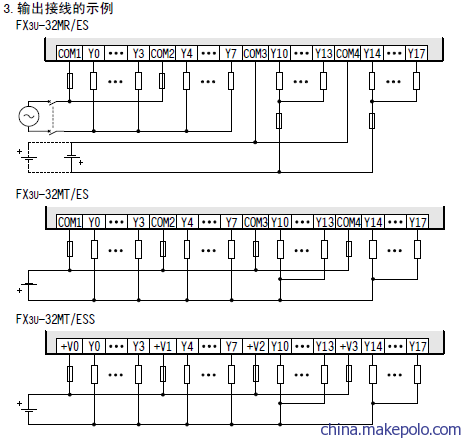

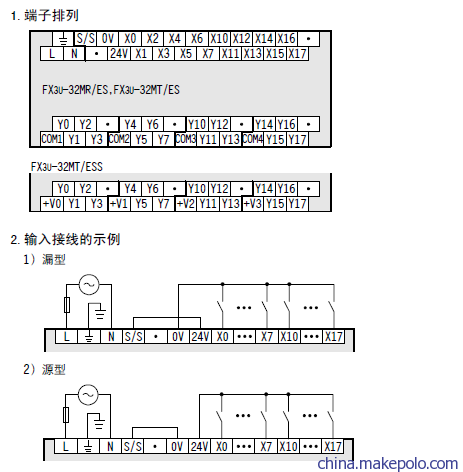

端子的排列和接线实例

 FX3U系列三菱PLC:
     第三代微型可编程控制器
     ● 内置高达64K大容量的RAM存储器
     ● 内置业界最高水平的高速处理0.065μS/基本指令
     ● 控制规模:16~384(包括CC-LINK I/O)点
     ● 内置独立3轴100kHz定位功能(晶体管输出型)
     ● 基本单元左侧均可以连接功能强大简便易用的适配器

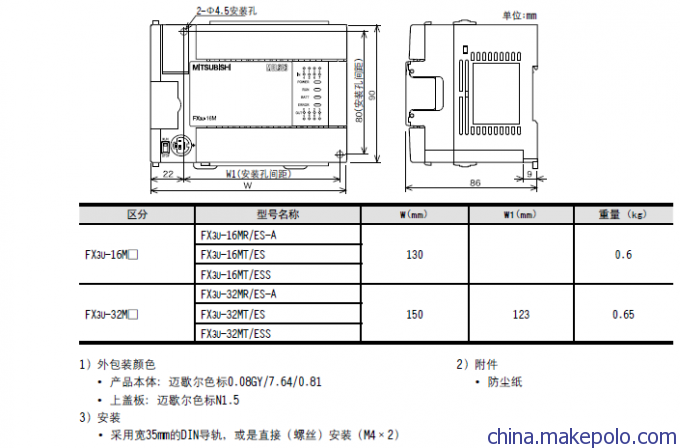

     FX3U系列基本单元型号:
     FX3U-16MR/ES-A 基本单元，内置8入/8出（继电器），AC电源
     FX3U-32MR/ES-A 基本单元，内置16入/16出（继电器），AC电源
     FX3U-48MR/ES-A 基本单元，内置24入/24出（继电器），AC电源
     FX3U-64MR/ES-A 基本单元，内置32入/32出（继电器），AC电源
     FX3U-80MR/ES-A 基本单元，内置40入/40出（继电器），AC电源
     FX3U-128MR/ES-A 基本单元，内置64入/64出（继电器），AC电源
     FX3U-16MT/ES-A 基本单元，内置8入/8出（晶体管漏型），AC电源
     FX3U-32MT/ES-A 基本单元，内置16入/16出（晶体管漏型），AC电源
     FX3U-48MT/ES-A 基本单元，内置24入/24出（晶体管漏型），AC电源
     FX3U-64MT/ES-A 基本单元，内置32入/32出（晶体管漏型），AC电源
     FX3U-80MT/ES-A 基本单元，内置40入/40出（晶体管漏型），AC电源
     FX3U-128MT/ES-A 基本单元，内置64入/64出（晶体管漏型），AC电源
     FX3U-16MR/DS 基本单元，内置8入/8出（继电器），DC电源
     FX3U-32MR/DS 基本单元，内置16入/16出（继电器），DC电源
     FX3U-48MR/DS 基本单元，内置24入/24出（继电器），DC电源
     FX3U-64MR/DS 基本单元，内置32入/32出（继电器），DC电源
     FX3U-80MR/DS 基本单元，内置40入/40出（继电器），DC电源
     FX3U-16MT-DS 基本单元，内置8入/8出（晶体管漏型），DC电源
     FX3U-32MT/DS 基本单元，内置16入/16出（晶体管漏型），DC电源
     FX3U-48MT/DS 基本单元，内置24入/24出（晶体管漏型），DC电源
     FX3U-64MT/DS 基本单元，内置32入/32出（晶体管漏型），DC电源
     FX3U-80MT/DS 基本单元，内置40入/40出（晶体管漏型），DC电源
     FX3U-16MT/DSS 基本单元，内置8入/8出（晶体管源型），DC电源
     FX3U-32MT/DSS 基本单元，内置16入/16出（晶体管源型），DC电源
     FX3U-48MT/DSS 基本单元，内置24入/24出（晶体管源型），DC电源
     FX3U-64MT/DSS 基本单元，内置32入/32出（晶体管源型），DC电源
     FX3U-80MT/DSS 基本单元，内置40入/40出（晶体管源型），DC电源
     FX3U-16MT/ESS 基本单元，内置8入/8出（晶体管源型），AC电源
     FX3U-32MT/ESS 基本单元，内置16入/16出（晶体管源型），AC电源
     FX3U-48MT/ESS 基本单元，内置24入/24出（晶体管源型），AC电源
     FX3U-64MT/ESS 基本单元，内置32入/32出（晶体管源型），AC电源
     FX3U-80MT/ESS 基本单元，内置40入/40出（晶体管源型），AC电源
     FX3U-128MT/ESS 基本单元，内置64入/64出（晶体管源型），AC电源

     [FX3UC系列基本单元]
     FX3UC-16MT/D 基本单元，内置8入（漏型）/8出（晶体管漏型），DC电源
     FX3UC-32MT/D 基本单元，内置16入（漏型）/16出（晶体管漏型），DC电源
     FX3UC-64MT/D 基本单元，内置32入（漏型）/32出（晶体管漏型），DC电源
     FX3UC-96MT/D 基本单元，内置48入（漏型）/48出（晶体管漏型），DC电源
     FX3UC-16MT/DSS 基本单元，内置8入（源型/漏型）/8出（晶体管源型），DC电源
     FX3UC-32MT/DSS 基本单元，内置16入（源型/漏型）/16出（晶体管源型），DC电源
     FX3UC-64MT/DSS 基本单元，内置32入（源型/漏型）/32出（晶体管源型），DC电源
     FX3UC-96MT/DSS 基本单元，内置48入（源型/漏型）/48出（晶体管源型），DC电源
     FX3UC-32MT-LT 基本单元，内置16入/16出，DC电源，内置CC-Link/LT主站功能
     FX3UC-32MT-LT-2 基本单元，内置16入/16出，DC电源，内置CC-Link/LT主站功能

     [FX3U功能扩展板]
     FX3U-232-BD RS232串行通信扩展板，1通道
     FX3U-422-BD RS422串行通信扩展板，1通道
     FX3U-485-BD RS485串行通信扩展板，1通道
     FX3U-CNV-BD FX3U特殊适配器转换扩展板
     FX3U-USB-BD USB通信扩展板（适用于FX系列PLC）

     [FX3U（C）特殊适配器]
     FX3U-4AD-ADP 4通道模拟量输入特殊适配器
     FX3U-4DA-ADP 4通道模拟量输出特殊适配器
     FX3U-3A-ADP 3通道模拟量特殊适配器
     FX3U-4AD-TC-ADP 4通道温度特殊适配器
     FX3U-4AD-PT-ADP 4通道温度特殊适配器
     FX3U-4AD-PTW-ADP 4通道温度特殊适配器
     FX3U-4AD-PNK-ADP 4通道温度特殊适配器
     FX3U-4HSX-ADP 4通道高速输入特殊适配器
     FX3U-2HSY-ADP 2通道高速输出特殊适配器
     FX3U-232ADP RS232特殊适配器
     FX3U-232ADP-MB RS232特殊适配器
     FX3U-485ADP RS485特殊适配器
     FX3U-485ADP-MB RS485特殊适配器
     FX3U-CF-ADP CF卡特殊适配器

     [FX3U（C）特殊单元]
     FX3U-1PSU-5V FX3U系列扩展电源
     FX3U-4AD 4通道AD
     FX3U-4DA 4通道DA
     FX3U-20SSC-H SSC-NET模块
     FX3UC-1PS-5V FX3UC系列扩展电源
     FX3UC-4AD 4通道AD
     FX3U-64CCL CC LINK单元
     FX3U-ENET-L 以太网单元
     FX3U-64DP-M ProfiBus-DP主站单元
     FX3U-32DP ProfiBus-DP从站单元
     FX3U-2HC 2通道高速计数模块
     FX3U-4LC 4通道温度模块

     [附件]
     FX3U-FLROM-16 16K内存盒
     FX3U-FLROM-64 64K内存盒
     FX3U-FLROM-64L 64K程序传送单元
     FX3U-7DM 显示单元
     FX3U-7DM-HLD 显示单元支架
     FX3U-32BL 电池
     FX3G-EEPROM-32L 32K内存盒
     FX3G-5DM 显示单元
