激光手持焊接机: 手持式光纤激光焊接机，通过准直透镜准直为平行光，再经聚焦于工件上实施焊接的激光焊接设备，可进行距离灵活的焊机操作可以进行远距离、大工件、奇形异状的激光焊接， 焊接时热影响区域小，不会导致工件变形、发黑、背面有痕迹问题，而且焊接深度大，焊接牢固，溶化充分。溶池溶料凸起部份与基体结合处无凹陷现象，手持式更方便快捷，对空间和工件大小没限制

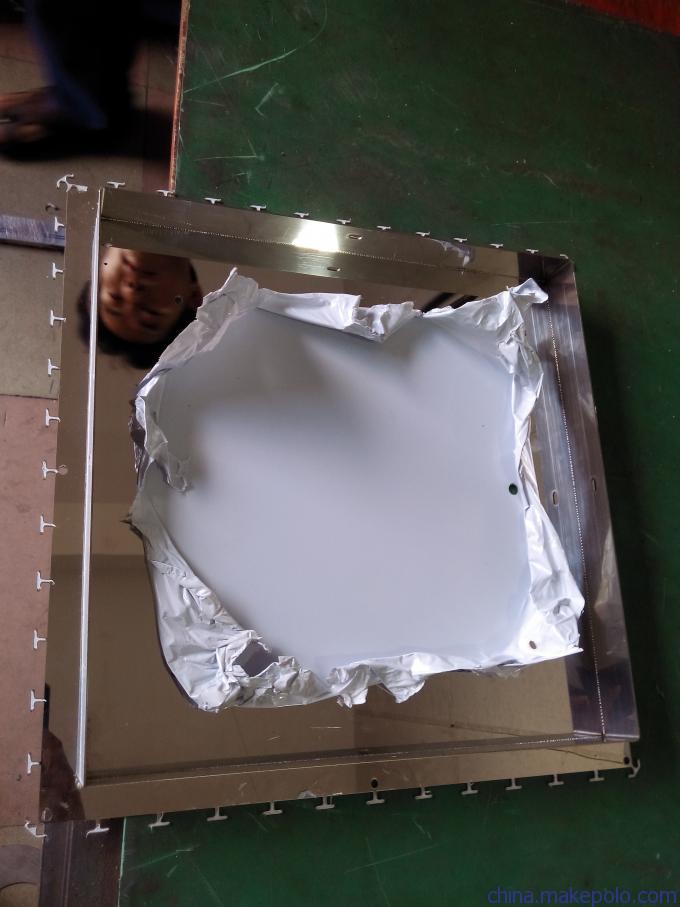

  激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池。它是一种新型的焊接方式，主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等，深宽比高，焊缝宽度小，热影响区小、变形小，焊接速度快，焊缝平整、美观，焊后无需处理或只需简单处理，焊缝质量高，无气孔，可精确控制，聚焦光点小，定位精度高 ，易实现自动化。



 工艺参数：   (1)功率密度。 功率密度是激光加工中最关键的参数之一。采用较高的功率密度，在微秒时间范围内，表层即可加热至沸点，产生大量汽化。因此，高功率密度对于材料去除加工，如打孔、切割、雕刻有利。对于较低功率密度，表层温度达到沸点需要经历数毫秒，在表层汽化前，底层达到熔点，易形成良好的熔融焊接。

(2)激光脉冲波形。 激光脉冲波形在激光焊接中是一个重要问题，尤其对于薄片焊接更为重要。当高强度激光束射至材料表面，金属表面将会有60~98%的激光能量反射而损失掉，且反射率随表面温度变化。在一个激光脉冲作用期间内，金属反射率的变化很大。

(3)激光脉冲宽度。 脉宽是脉冲激光焊接的重要参数之一，它既是区别于材料去除和材料熔化的重要参数，也是决定加工设备造价及体积的关键参数。

(4)离焦量对焊接质量的影响。 激光焊接通常需要一定的离焦量，因为激光焦点处光斑中心的功率密度过高，容易蒸发成孔。离开激光焦点的各平面上，功率密度分布相对均匀。离焦方式有两种:正离焦与负离焦。焦平面位于工件上方为正离焦，反之为负离焦。按几何光学理论，当正负离焦平面与焊接平面距离相等时，所对应平面上功率密度近似相同，但实际上所获得的熔池形状不同。负离焦时，可获得更大的熔深，这与熔池的形成过程有关。实验表明，激光加热50~200us材料开始熔化，形成液相金属并出现部分汽化，形成高压蒸汽，并以极高的速度喷射，发出耀眼的白光。与此同时，高浓度汽体使液相金属运动至熔池边缘，在熔池中心形成凹陷。当负离焦时，材料内部功率密度比表面还高，易形成更强的熔化、汽化，使光能向材料更深处传递。所以在实际应用中，当要求熔深较大时，采用负离焦;焊接薄材料时，宜用正离焦。

(5)焊接速度。焊接速度的快慢会影响单位时间内的热输入量，焊接速度过慢，则热输入量过大，导致工件烧穿，焊接速度过快，则热输入量过小，造成工件焊不透。

焊接特性：属于熔融焊接，以激光束为能源，冲击在焊件接头上。激光束可由平面光学元件(如镜子)导引，随后再以反射聚焦元件或镜片将光束投射在焊缝上。激光焊接属非接触式焊接，作业过程不需加压，但需使用惰性气体以防熔池氧化，填料金属偶有使用传感器密封焊接采用的方法有:电阻焊、氩弧焊、电子束焊、等离子焊等。

1. 电阻焊:它用来焊接薄金属件，在两个电极间夹紧被焊工件通过大的电流熔化电极接触的表面，即通过工件电阻发热来实施焊接。工件易变形，电阻焊通过接头两边焊合，而激光焊只从单边进行，电阻焊所用电极需经常维护以清除氧化物和从工件粘连着的金属，激光焊接薄金属搭接接头时并不接触工件，再者，光束还可进入常规焊难以焊及的区域，焊接速度快。

2. 氩弧焊:使用非消耗电极与保护气体，常用来焊接薄工件，但焊接速度较慢，且热输入比激光焊大很多，易产生变形。

3. 等离子弧焊:与氩弧类似，但其焊炬会产生压缩电弧，以提高弧温和能量密度，它比氩弧焊速度快、熔深大，但逊于激光焊。

4.电子束焊:它靠一束加速高能密度电子流撞击工件，在工件表面很小密积内产生巨大的热，形成"小孔"效应，从而实施深熔焊接。电子束焊的主要缺点是需要高真空环境以防止电子散射，设备复杂，焊件尺寸和形状受到真空室的限制，对焊件装配质量要求严格，非真空电子束焊也可实施，但由于电子散射而聚焦不好影响效果。电子束焊还有磁偏移和X射线问题，由于电子带电，会受磁场偏转影响，故要求电子束焊工件焊前去磁处理。X射线在高压下特别强，需对操作人员实施保护。激光焊则不需 真空室和对工件焊前进行去磁处理，它可在大气中进行，也没有防X射线问题，所以可在生产线内联机操作，也可焊接磁性材料。

优点

(1)可将入热量降到最低的需要量，热影响区金相变化范围小，且因热传导所导致的变形亦最低;

(2)32mm板厚单道焊接的焊接工艺参数业经检定合格，可降低厚板焊接所需的时间甚至可省掉填料金属的使用;

(3)不需使用电极，没有电极污染或受损的顾虑。且因不属于接触式焊接制程，机具的耗损及变形皆可降至最低;

(4)激光束易于聚焦、对准及受光学仪器所导引，可放置在离工件适当之距离，且可在工件周围的机具或障碍间再导引，其他焊接法则因受到上述的空间限制而无法发挥;

(5)工件可放置在封闭的空间(经抽真空或内部气体环境在控制下);

(6)激光束可聚焦在很小的区域，可焊接小型且间隔相近的部件;

(7)可焊材质种类范围大，亦可相互接合各种异质材料;

(8)易于以自动化进行高速焊接，亦可以数位或电脑控制;

(9)焊接薄材或细径线材时，不会像电弧焊接般易有回熔的困扰;

(10)不受磁场所影响(电弧焊接及电子束焊接则容易)，能精确的对准焊件;

(11)可焊接不同物性(如不同电阻)的两种金属;

(12)不需真空，亦不需做X射线防护;

(13)若以穿孔式焊接，焊道深一宽比可达10:1;

(14)可以切换装置将激光束传送至多个工作站。

(2)焊件需使用夹治具时，必须确保焊件的最终位置需与激光束将冲击的焊点对准;

(3)最大可焊厚度受到限制渗透厚度远超过19mm的工件，生产线上不适合使用激光焊接;

(4)高反射性及高导热性材料如铝、铜及其合金等，焊接性会受激光所改变;

(5)当进行中能量至高能量的激光束焊接时，需使用等离子控制器将熔池周围的离子化气体驱除，以确保焊道的再出现;

(6)能量转换效率太低，通常低于10%;
