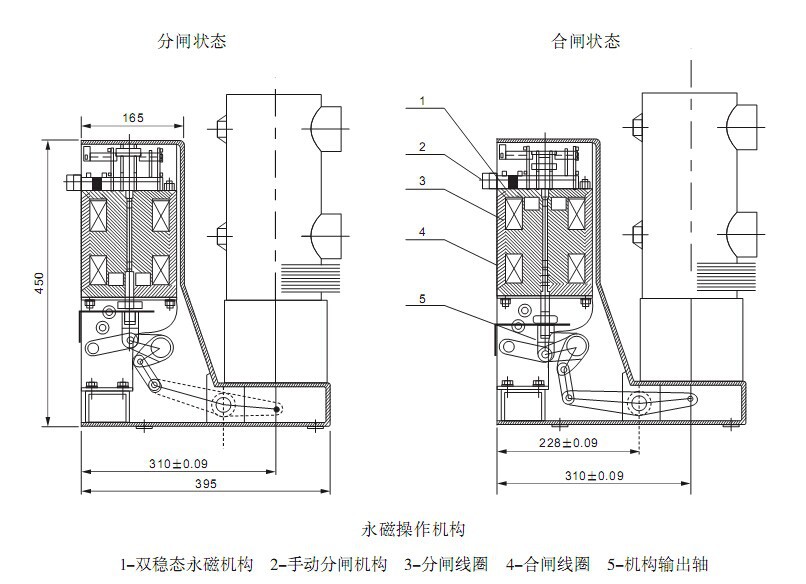

VS1-12/T630-20系列户内高压永磁真空断路器，属国内先进产品。该产品采用自主研发的YG型永磁操动机构，具有手动分闸和电动合分闸功能。省去了传统弹簧机构中复杂、易损的储能和锁扣装置，极大的简化了传动环节，尤其是手动分闸装置，用于二次操作回路故障时，带负荷紧急分闸操作，从而真正实现了高可靠、长寿命、免检修，维护简单。正常情况下使用寿命长达10万次。
技术参数
项目 | 单位 | 参数 |
额定电压 | KV | 12 |
额定短时工频耐受电压（1min） | KV | 42 |
额定雷电冲击高压（峰值） | KV | 75 |
额定频率 | HZ | 50 |
额定电流 | A | 630-1250 1250-3150 1250-4000 |
额定短路开断电流 | kA | 20 25 31.5 40 |
额定热稳定电流（有效值） | kA | 20 25 31.5 40 |
额定峰值耐受电流 | kA | 50 63 80 100 |
额定短路关合电流 | kA | 50 63 80 100 |
额定短路持续时间 | S | 4 |
二次回路工频耐受电压（1min） | V | 2000 |
额定操作顺序 |
| off分-0.3s-合分 on/off-180s-合/分on/off |
额定单个/背对背电容器组开断电流 | A | 6308400 |
分闸时间（额定电压） | ms | ≤50 |
合闸时间（额定电压） | ms | ≤75 |
机械寿命 | 次 | ≥100000 |
额定短路电流开断次数 | mm | 30 |
动、静触头允许磨损累计厚度 | mm | 3 |
触头开距 | mm | 11±1* |
超行程 | mm | 3.5±0.5 |
触头合闸弹跳时间 | ms | ≤2(40KA≤3) |
三相分、合闸不同期性 | ms | ≤2 |
平均分闸速度 | m/s | 0.8-1.2 |
平均合闸速度 | m/s | 0.5-0.8 |
相间中心距 | mm | 210 275 |
主导电回路电阻 | uΩ | ≤45(Less than 1250A)≤40(1600-2000A)≤30(more than 2500A) |
触头合闸接触压力 | N | 2000±200(20kA) 2400±200(25KA)
3100±200(31.5KA) 4300±200(40KA) |
对操作电源有特殊要求（如DC110V、AC/DC操作）永磁机构相关技术参数调整。

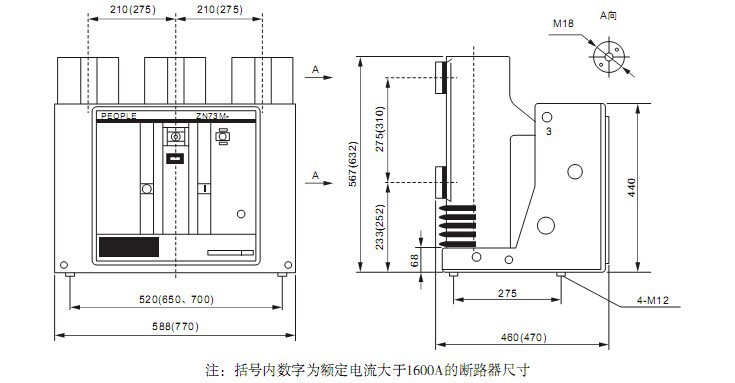

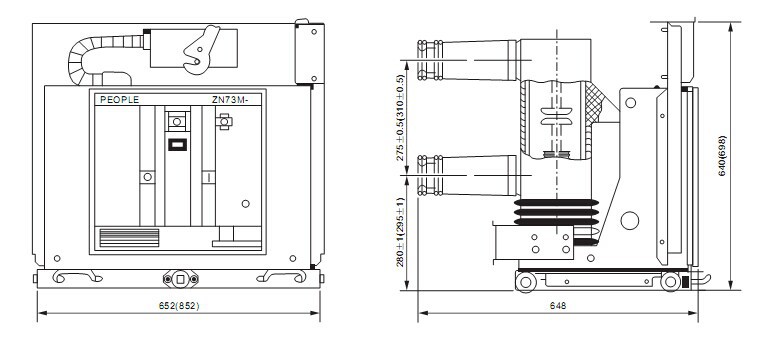

断路器外形尺寸及安装尺寸见图
固定式断路器外型尺寸图
