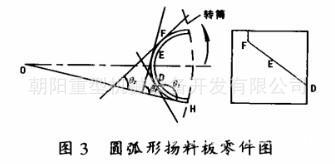

回转式烘干机扬料板的工作原理 图3所示为回转式烘干机圆弧形扬料板零件图,图4为其安装布置及工作原理图。回转式烘干机圆弧形扬料板零件为半圆形,沿半圆的周向,撒料边FD为斜边。在2. 2×12m烘干机内,圆弧形扬料板环向布置12块,相邻二块圆弧形扬料板固定于同一支座上;在筒体轴向,相邻二排圆弧形扬料板相互错开。


随着回转式烘干机筒体的旋转,物料从起始点A处被带起。由于圆弧形扬料板上斜边的作用,使物料在被带起后,从回转式烘干机圆弧形扬料板上逐渐溢出。在环向旋至B点约125时,物料开始依次不断地被抛撒下来,至转到C点约大于250时撒料才基本结束。在筒体的轴向,圆弧形扬料板随筒体的旋转,物料首先在D点开始撒料,撒料点从D点扩展到F点,如图3所示;D、E、F各点的切线与径向线OH的夹角分别为el、e2、e3,可以看出el>e2>e3.其中e1接近180,e3小于90。在实验室中我们已经得出,起始扬料角B随L形扬料板两边夹角e的增大而减小,终止扬料角a随L形扬料板两边夹角e的减小而增大,所以,D点撒料状态接近直边扬料板,有效缩小风洞1;F点撒料状态比直角边扬料板的撒料状态,更能缩小风洞2,故圆弧形扬料板有效缩小了风洞1及风洞2,消除单独使用一种角度的L形扬料板出现的问题。
在回转式烘干机筒体圆截面,瞬间每块圆弧形扬料板撒料是在一个撒料区域,而不是L形扬料板的线状撒料,这也增大了瞬间物料与热空气的传热面积和物料在筒体截面的分散度。由于二排圆弧形扬料板交错排列,从回转式烘干机筒体轴向看,物料呈较完整的致密的雨状料幕,风洞小,分散度大,从而增加了物料与热风的热交换面积。
