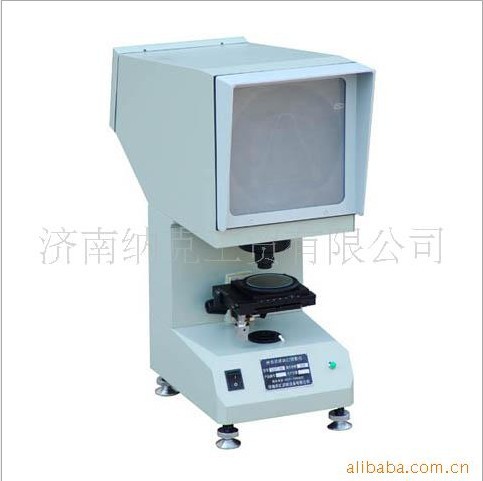

XT-50型冲击试样夏比投影仪
XT-50型冲击试样夏比投影仪概述：
XT-50型冲击试样投影仪是我公司根据广大用户的实际需要和GB/T299-1994《金属夏比冲击试验方法》中对冲击试样缺口的要求而开发的一种专用于检验夏比V型和U性型缺口加工质量的光学仪器，该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上，与投影屏上的冲击试样V型和U型缺口标准样板图对比，以确定被检测的试样缺口是否合格。其优点是操作简便，对比直观。
功能特点及原理：
本投影仪光源发出的光线经聚光镜照射到被测物体，再经物镜将被照射物体放大的轮廓投射到投影屏上。
根据需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影仪上。物体经二次放大和二次反射成正像，在投影屏上所看到的图形与实际试样放置的方位一致。
规格技术参数：
投影屏直径： 180mm
工作台尺寸：
方工作台尺寸： 110×125mm
圆工作台直径： 90mm
工作台玻璃直径： 70mm
工作台行程：
纵向： ±10mm
横向： ±10mm
升降： ±12mm（无刻度）
工作台转动范围： 0-360°（无刻度）
放大倍数：
仪器放大倍率： 50X
物镜放大倍率： 2.5X
投影物镜放大倍率： 20X
光源（卤钨灯）： 12V 100W
外形尺寸： 515×224×603mm（长×宽×高）
重量： 约18Kg
'
