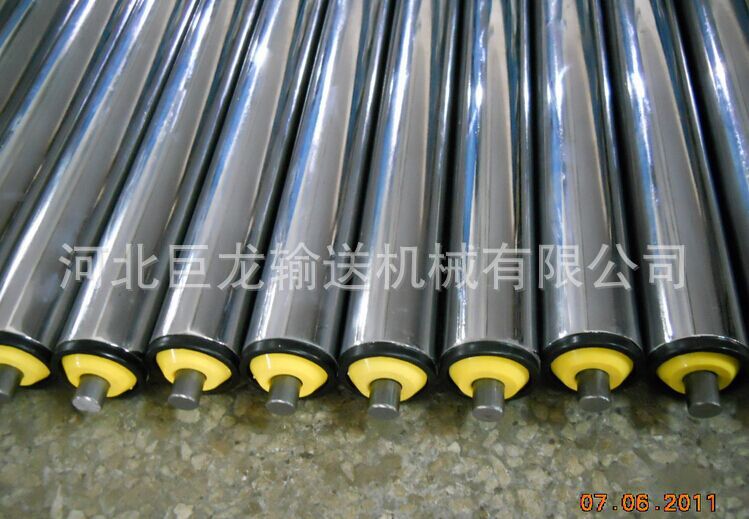

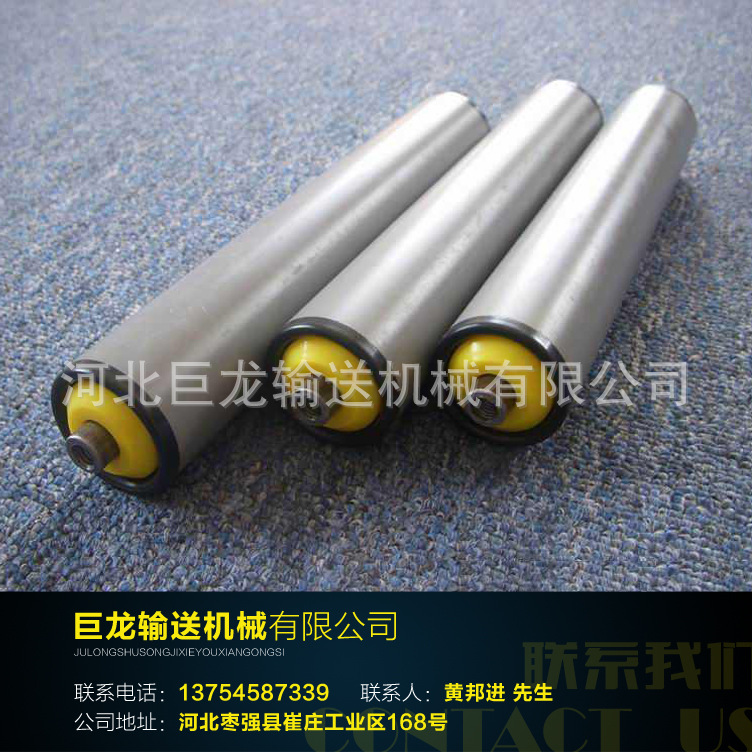

无动力镀锌滚筒规格| 型号 | 直径D/mm | 管壁/mm | 轴直径 /mm | 轴承 | 材质 | 备注 |
| 滚筒-25 | φ25 | 0.8/1.0/1.2 | φ8 | 机械/冲压轴承 | 碳钢 | 内牙/外螺纹 |
| 滚筒-38 | φ38 | 1.0/1.2/1.5 | φ12 | 机械/冲压轴承 | 碳钢 | 内牙/外螺纹 |
| 滚筒-50 | φ50 | 1.0/1.2/1.5 | φ12/φ15 | 机械/冲压轴承 | 碳钢 | 内牙/外螺纹 |
| 滚筒-60 | φ60 | 1.2/1.5/2.0 | φ12/φ15 | 机械/冲压轴承 | 碳钢 | 内牙/外螺纹 |
| 滚筒-76 | φ76 | 1.5/2.0 | φ15 | 机械/冲压轴承 | 碳钢 | 内牙/外螺纹 |
动力滚筒规格| 型号 | 直径/mm | 轴直径/mm | 管厚/mm | 材质 |
| 头尾滚-1 | φ25/32/38/40/42 | φ8/12/15/20 | 4.5 | 无缝管 |
| 头尾滚-2 | φ50/57/60/76/80/90 | φ15/20以上 | 4.5/6 | 无缝管 |
| 头尾滚-3 | φ100/114/120/140 | φ20/25以上 | 5/6/8 | 无缝管 |
| 头尾滚-4 | φ160/180/200/220 | φ20/25/30以上 | 5/6/8/10 | 无缝管 |
| 头尾滚-5 | φ280/300/350 | φ25/30以上 | 10/12/14 | 无缝管 |
备注:表面处理:滚花、电镀、镀鉻、包橡胶、聚氨酯。
(1)镀锌滚筒、主动滚筒、被动滚筒、锥形滚筒、包胶滚筒、双排齿滚筒、不锈钢201、202、304、滚筒
(2)滚筒规格:滚筒直径选择:25、38、50 、57、60、80、90、100、114、120、160、200、220MM等等。
滚筒选择1、滚筒的长度选择:
不同宽度的货物应选适合宽度的滚筒,一般情况下采用“输送物+50mm”。
2、滚筒的壁厚及轴径选择:
按照输送物的重量平均分配到接触的滚筒上,计算出每支滚筒的所需承重,从而确定滚筒的壁厚及轴径。
3、滚筒材料及表面处理 :
根据输送环境的不同,确定滚筒所采用的材质和表面处理(碳钢镀锌、不锈钢、发黑还是包胶)。
4、选择滚筒的安装方式 :
根据整体输送机的具体要求,选择滚筒的安装方式: 弹簧压入式, 内牙轴式, 全扁榫式, 通轴销孔式等。
对于弯道机的锥形滚筒,其滚面宽度及锥度视货物尺寸和转弯半径而定。





'
