一、 简介

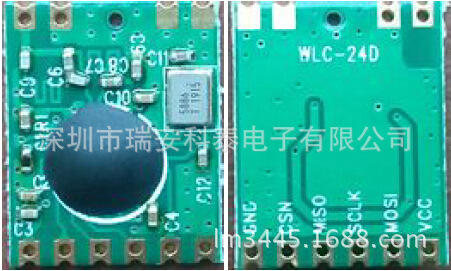

WCL-24D 基于TI Chipcon 的CC2500 无线单向接收芯片设计,是一款体积小巧的、低功耗的无线接收模块。CC2500 是TI Chipcon 推出的ISM 频段无线收发芯片之一,工作于2400MHz至2483MHz 频段, 灵敏度为-98dbm@10Kbps,1%的错包率,最高传输速率达250Kbps。模块集成了所有射频相关功能和器件,用户不需要对射频电路设计深入了解,就可以使用本模块轻易地开发出性能稳定、可靠性高的无线产品。
二、 基本特性
●省电模式下,低电流损耗
●方便投入应用
●高效的4 线SPI 接口,方便寄存器配置
●工作温度范围:﹣40℃~+85℃
●工作电压:1.8~ 3.6 Volts
●有效频率:2.4GHhz
●通信速率1.2~250Kbps,可编程配置
●独立的64 字节RX FIFO
●轻巧小体积设计,仅重0.7g
●最多支持255 个信号通道,可实现跳频通信
●支持WOR 无线信号唤醒功能,以适应便携设备应用
三、 模块尺寸图





备注:
1. 模块供电电压范围在1.8~3.6V 之间,不能在这个区间之外,如超过3.6V 将会烧坏模
块,推荐工作电压为3.3V。
2. 模块接口采用半圆焊盘方式,所有GND 引脚要和系统电路的逻辑地可靠连接。
3. 天线要尽量靠近模块的ANT 引脚。
4. 没有集成硬件SPI 接口的单片机也可以控制本模块,用普通的I/O 口模拟SPI 的时序进
行读写操作即可,SPI 的速率不要超过10MHz。
5. 接口可直接与3.3V 供电的单片机连接,不需要串联电阻;上拉电阻视单片机I/O 口的
类型而定,如果是开漏型I/O 口则要加上拉电阻;与5V 供电的单片机连接时,如果单
片机I/O 口输出电流大于10mA,需要串联2~5K 电阻分压,否则容易烧坏模块。
6.运行时序:
·设置 SCLK 为“1”同时设 SI 为“0”,以避免在脚位控制模式下可能会出现的问题。
·选通信号端 CSn 置高
·至少保持 40us CSn 为高电平
·将 CSn 拉低并等待 SO 置低,然后有数据发送或接收
·使同步复位信号选通
·当 SO 再次置低时,重置被完成并且芯片处于闲置状态
