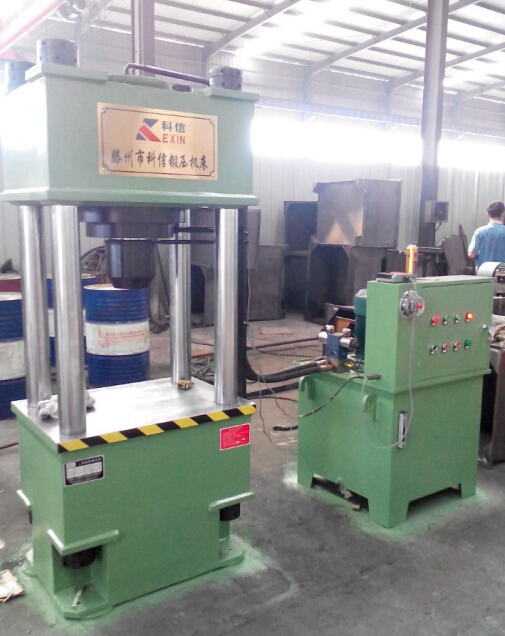

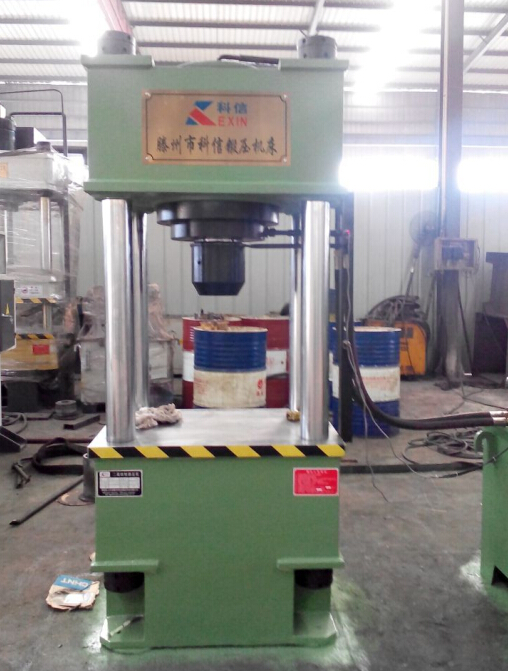

200吨二梁四柱液压机参数

本机器适用于压装、校正、弯曲、成型等工艺。

本机器具有独立的动力结构及电器系统，并采用按钮集中控制，可实现点动，半自动操作方式。
本机器的工作压力、行程范围均可根据工艺需要进行调整。

3.1机身采用二梁四柱式结构：它由横梁、工作台、立柱、主缸、液压动力系统及电器系统等部件组

成。上横梁、工作台采用优质钢板焊接而成，经震动时效处理消除内应力，立柱为优质45#钢，四柱

均表面中频淬火并镀铬处理。

3.2缸体为优质45#钢，活塞杆表面经中频淬火处理，使用寿命长。油缸主要部件采用优质材料密封圈

，确保密封可靠。
3.3工作台有T型槽，以便于用户模具安装。

4.1液压系统装置布置在机身右侧。
4.2液压系统采用插装阀集成系统，动作灵敏、工作可靠、密封性能好等特点。
4.3液压泵站由油箱、高压泵、电动机、插装阀等组成，油箱系钢板焊接。油箱采用封闭式油箱，设

有放油塞，使清洁换油方便。油泵吸油口装有吸油滤清器，确保油的清洁度，保证油泵和阀的使用寿

命，泵站带有水冷散热。
4.4液压系统密封可靠，不渗漏，主要管路采用法兰连接，管路设有防震措施。

5.1电器柜装有空气开关、继电器等电器。
5.2对压机的各种信号，限位与压力动作实现程序联锁。
5.3设有集中控制面板，面板上布置有必要的操作按钮和选择开关。

6.1压机设有点动、自动操作方式。
6.2行程可进行调整。
6.3操作面板上的按钮除完成压机的全部动作外，还有“急停”按钮。

7.1设置急停按钮，按下急停按钮，压机立即停止。
7.2本机在上、下限位处均设有限位开关。

8.1电源：三相380V（+5%），50HZ.
8.2工作环境温度：0～40℃.
