产品介绍
S-169系列考勤门禁机是新一代门禁系统产品，以其灵活的排班、刷卡、人工签卡、加班申请、人员到岗查询、极速考勤计算、报表齐全、数据导出导入，大容量存储等功能，不仅可作为功能强大的考勤系统，有效实现企业智能化管理。也可作为商务中心、办公室、工厂、住宅、小区等场所的联网或脱机门禁系统，其快速下传发卡信息(卡开门权限)、实时监视控制、分时段开门等强大功能和实时性、是实现低成本高要求小区联网门禁系统的安装、使用、维护的最佳选择。
易装易用免培训的设计理念，最大限度地降低日常维护成本，不仅让经销商工程商朋友省时省心，同时也给使用者一个全新的使用体验。
RS-169的系统软件不再使用单机版的微型数据库，而且使用微软MS SQL SERVER数据库引擎，不仅稳定、处理数据量大，而且为今后一卡通应用、数据网络共享、WEB、3G应用打下基础。由于有多种的机型，可参考机器选型表选择合适的机型。

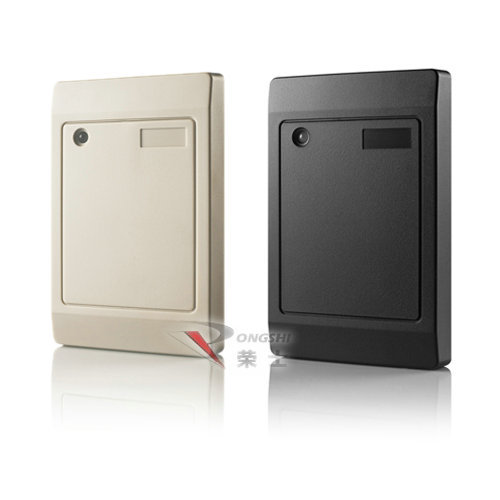

产品实拍图
产品优势
1. 易装、易用、免培训型；
2. 应用Microsoft SQL Server系列桌面免安装版或网络版数据库；
3. 刷卡时可以显示姓名。
4. 员工资料可以用execl电子表格导入，方便从旧系统导入员工数据。
5. 每个表格都可以导出execl电子表格。
6. 不存在丢失刷卡数据的问题。
7. 扩展型485通讯，不同于一般485通讯，干扰更小。速度更快。
8. 设备采用简便的菜单式操作方法（按*进入菜单），不看说明书也能轻松操作。
技术参数
1． 122*32双行中文液晶图形显示(可定制带显示)；
2． 发卡容量：4000张卡或更多。
3． 刷卡记录容量：100000条。
4． 支持μEM4001、4100或及其兼容的RFID，频率：125kHz，感应距离为80mm-150mm。
5． 功耗<0.2W，平均电流<60mA，峰值电流<110mA。
6． 使用环境：工作温度-20~80℃。
7． 每天八个个性化通行时段；可定义每周的任何天为节假日，别外可定义100个随意天的节假日。
8． 可自行更改用于显示公司名的单行最多7个汉字的液晶显示题头。
9． 支持外接韦根读头，可设为输入或输出，输入时自动识别Wiegand26、Wiegand32，可外接密码读头。
10．联网方式，采用扩展式的RS-485通讯。
11．一路继电器输出，NO，NC可跳线设定为对GND或对12V。
12．刷卡记录方式：当遇到数据满时，可设为停止打卡模式或新记录覆盖最旧记录模式；当遇到刷未注册卡时，可设为记录或不记录。
13．软件功能：支持实时监控、到岗人员查询、排班、考勤计算，加班，请假，人工签卡等。
14．外形：(尺寸:长×宽×高）12cm×8.8cm×1.8cm。
产品调试

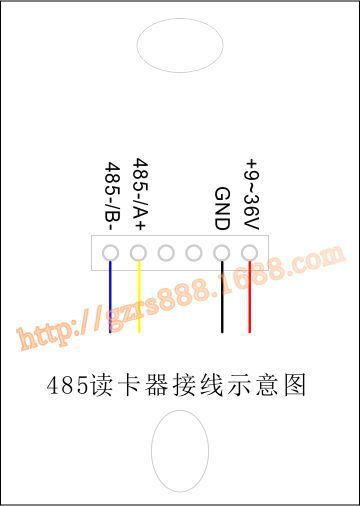

1.485读卡器接线方式如图所示，标配接线端：红色接电源正，黑色接电源负，蓝色接485-，黄色485+。

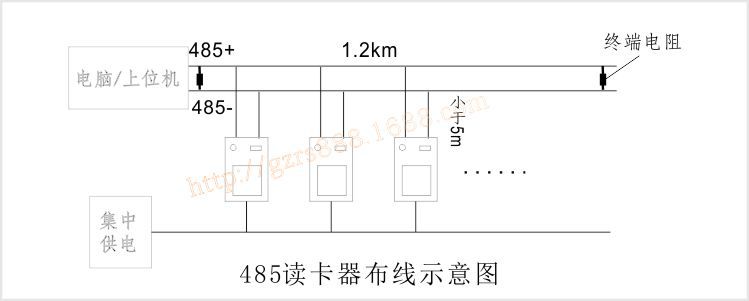

2.485布线系统如下图所示，在同一个网络系统中，使用同一种电缆，尽量减少线路中的接点。接点处确保焊接良好，包扎紧密，避免松动和氧化。

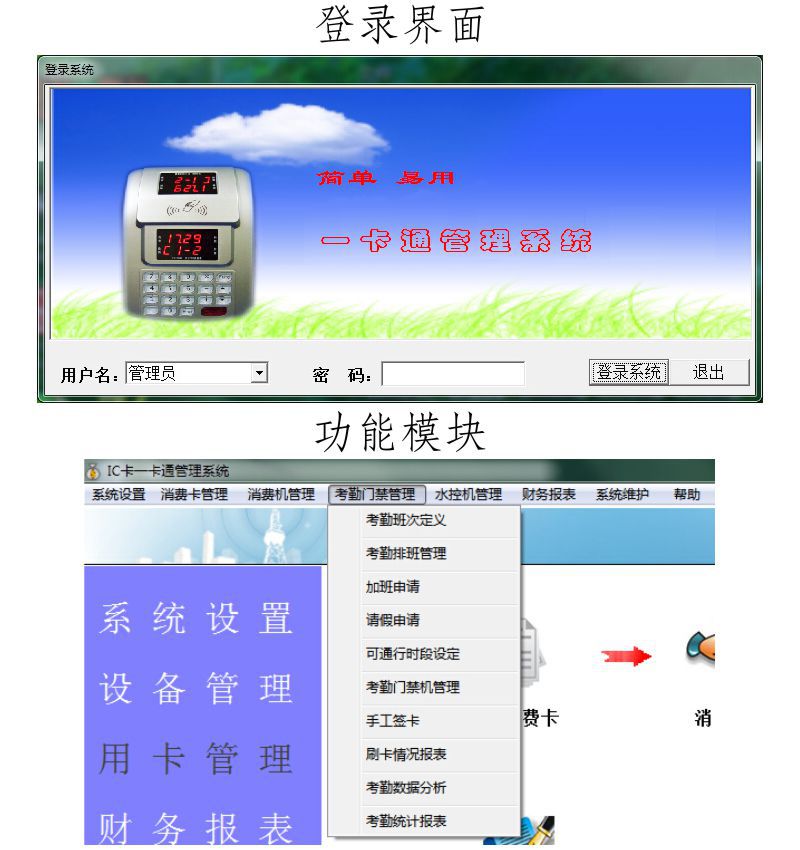

3.考勤机软件界面.
定制说明
支持产品实现功能的OEM，开发费用根据详细需求另议！
企业介绍
广州荣士电子有限公司是专业从事各类系统集成、单片机项目开发及相关电子产品开发、生产、销售一体化的高科技企业。目前致力于有特色的、不断升级创新的一卡通产品设备。
广州荣士电子有限公司专注于非接触式IC卡应用技术，研制生产系列高性价比,质量稳定的非接触式IC卡一卡通系统产品，主要包括：USB接口、键盘口、串口IC/ID卡读/写器、非接触式IC卡预付费复式电表、考勤门禁机、消费机、水控机及一卡通软件系统，同时我们也为其他有市场潜力的系统集成公司提供模块产品、相关接口及技术支持，由他们开发销售自己的IC卡应用系统。
重视产品测试和要求零化返修率是我们的宗旨，“把服务当成产品的重要部分”、不做落后的开发者，把产品当成需要不断进化的生命体是我们的理念。
