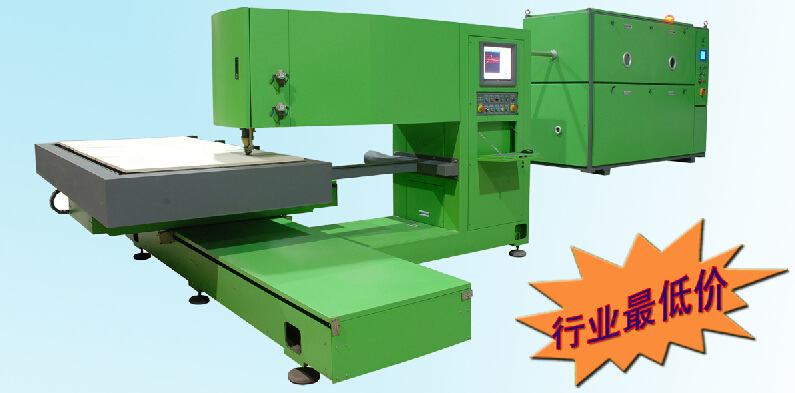

激光刀模板切割机
一、工作原理：
激光切割时利用聚焦的高功率密度激光束照射工件，从而引起激光作用点温度急剧上升，达到沸点（燃点）后材料开始气化（燃烧），并形成孔洞，随着光束与工件的相对运动，使材料形成切缝，一部分材料气化（燃烧）以气体形式逸出，一部分材料作为喷射物从切割底部被辅助气体吹走。
二、主要特点：
1、采用进口伺服电机驱动及传动系统，运行精度高；
2、采用德国数控系统，性能更稳定；
3、采用恒定光路，割缝更均匀；
4、开放式结构，上下料方便；
5、强力抽烟除尘系统，工作环境更加干净整洁；
6、一次性投入成本低，性价比高。
三、规格型号及性能参数：
序号 | 项 目 | NCH1812 | NCH2512 | NCH2515 |
1 | 切割范围(X,Y) mm | 1800×1200 | 2500×1200 | 2500×1500 |
2 | Z轴行程 | 80mm | 80mm | 80mm |
3 | X/Y轴定位精度 | ±0.03mm | ±0.03mm | ±0.03mm |
4 | 重复定位精度 | ±0.02mm | ±0.02mm | ±0.02mm |
5 | 最大速度 | 8m/min | 8m/min | 8m/min |
6 | 配套激光器功率 | 1200W、2000W | ||
7 | 切割板厚 | 刀模板6-30mm；PVC胶板1-15mm；有机玻璃1-30mm | ||
8 | 切缝宽度 | 0.3~1.0mm | ||
9 | 数控机床 | 十字滑台式结构，恒定光路 | ||
10 | 工作台驱动方式 | 进口伺服电机、精密丝杆，X,Y,Z三轴联动 | ||
11 | 跟踪方式 | 自动高度跟踪系统 | ||
12 | 切割平台 | 顶针式支撑平台 | ||
13 | 机床功率 | 7KW | ||
14 | 外形尺寸 mm | 3800×3000×2100 | 3800×3600×2100 | 4200×3600×2100 |
15 | 机床重量 | 3.2吨 | 3.6吨 | 4.0吨 |
四、其它参考：
水冷机组 松下驱动器 冷却机组
精密滚珠丝杆 电 器 镜 片
刀模板切割样件 刀模板切割样件 刀模板切割样件
刀模板切割样件 刀模板切割样件 刀模板切割样件
'
