产品简介：
产品名称：8路16A 智能继电器模块
产品型号：-1358/16A
开关输出： 16A
功能说明：8路智能继电器输出模块
手动开关：自带8路手动应急开关
电流检测：8路电流检测
性能参数： | 工作电压：24VDC，20MA 通信方式：CAN总线 |
应用场合： | 1、通过继电器可以控制灯具、电器等各种用电器 |
端子定义： | 24V+电源输入正 GND电源输入负
|

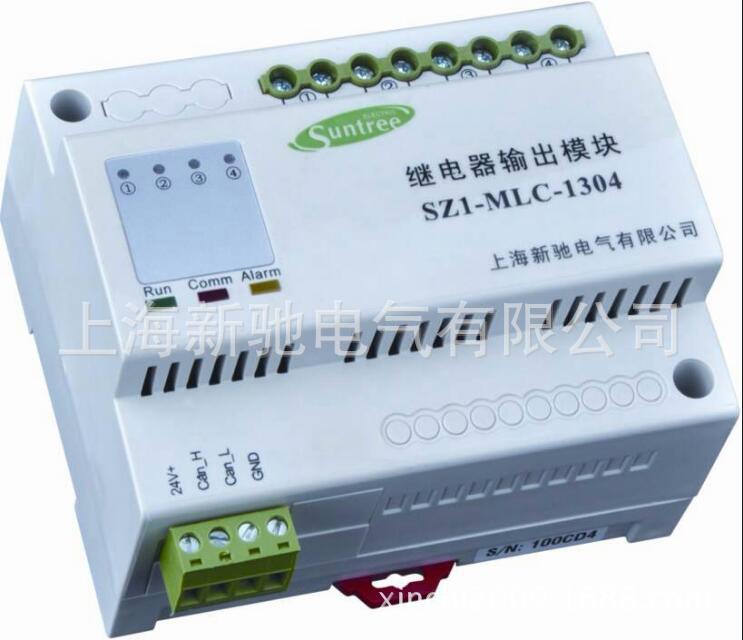

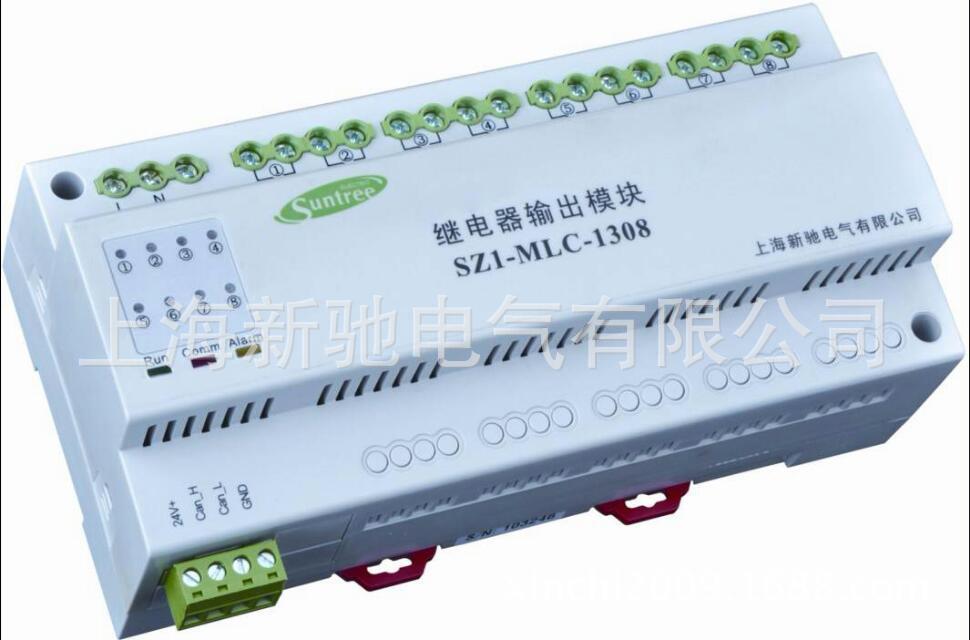

SZ1-MLC-13X8
8路继电器输出模块使用说明书
SZ1- MLC-13X8系列8路继电器输出模块具有8路磁保持/普通继电器输出，额定输出电流为16A，使用35mm标准道轨式安装，可用于控制大功率设备。
一、型号说明
| MLC-1328/16 | 8路16A磁保持继电器输出模块 |
MLC-1308/16 | 8路16A继电器输出模块 |
二、技术参数
电源电压： | +24VDC + 10% |
功耗： | 静态电流：40MA 动态电流：磁保持继电器瞬间动作电流20MA左右，平时工作电流为0；普通继电器工作电流15MA左右 |
通信接口： | CAN总线：4位5.08插拔端子 |
负载接口： | 继电器输出：8*2位7.62端子，接线容量： |
最大输出负载： | 16A |
安装尺寸： | 176 x 88 x 66 mm |
三、安装说明
1、35MM导轨安装。
2、CAN总线必须用手拖手方式接线。
四、功能说明
LED指示灯：
名 称 | 颜色 | 功 能 |
1~8路状态指示灯 | 红色 | 亮：表示继电器闭合；灭：表示继电器断开 |
Run | 绿色 | 闪烁：表示模块运行正常 |
Comm | 红色 | 闪烁：正在通信 |
Alarm | 黄色 | 亮：表示模块有告警；灭：表示模块无告警 |
五、接线说明
24V+： | 5.08插拔端子 | 电源输入 |
CAN_H： | 5.08插拔端子 | CAN总线高输入 |
CAN_L： | 5.08插拔端子 | CAN总线低输入 |
GND： | 5.08插拔端子 | 电源地 |
①~⑧ | 7.62固定端子 | 1~8路继电器输出 |
六、接线步骤
第一步： 首先接好电源线 （24V+、GND）和CAN总线（CAN_H，CAN_L），注意不要接错，确认无误后，进行下一步。
第二步： 将被控制设备与继电器输出① ~ ④连接。
下图为模块接线示意图：
七、注意事项
1、 对纯阻性负载，模块每路最大负载能力为16A，参照型号说明。对容性负载或感性负载，模块每路最大负载能力只有纯阻性负载的一半。请不要超过继电器负载最大能力。
2、 电源线、通信线要用固定的颜色，防止接错，需要仔细检查。
3、 如果该模块是CAN总线中的最后一个模块，请将拔码开关SW1拔至另一侧。
4、 每路继电器输出都有对应的LED状态指示类相对应，继电器闭合，LED亮；否则，LED灭。
八、常见故障现象与解决
1、 发命令控制继电器开/关，没有动作：可能是通信线没有接好，或模块地址有问题。
2、 本模块和其他模块通信时，Comm指示灯会有闪烁，后常灭。如果Comm指示灯总没有闪烁，表示通信可能有问题。
3、 Run指示灯正常时闪烁，如果出现不闪烁现象，请断电重启，一般情况下能恢复。如仍不能正常，请及时更换。
4、 Alarm指示灯亮，表示模块可能有问题，或是CAN通信异常，或是其他不可恢复异常，如果是CAN通信暂时异常，一般可自恢复，Alarm指示灯会灭，如果是其他不可恢复异常，请及时更换。
