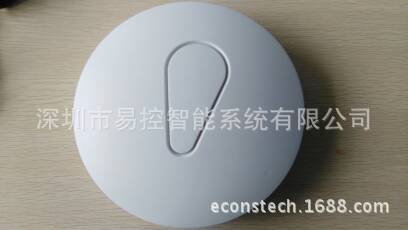

AR9344+AR9382-AL1A+AR8035  室内双频AP/室内大功率AP 无线接入  SDK包固件/OPEN WRT固件，提供二次开发需求，及串口调试后台。

高通ar9344室内cpe网桥ap双频5.8g大功率

1个wan口 ;POWER:12V,2A  48V POE

品牌：中性    型号：SMART600-P

设备类型：室内路由器

接口：RJ45    CPU主频：533MHz     CPU：AR9344

 规格:flash 16M; DDR2:128M; WIFI:双频并发支持abgn，功率5G 26DB,2.4G 27DB,

网口：1000M 1WAN/LAN,电源输入:12V2a ，48V POE

AR9344室内双频AP

硬件规格书

SMART600-P  AR9344室内双频AP 硬体规格

特性    说明 芯片解决方案    CPU：AR9344 RF：AR9382-AL1A 千兆网口：AR8035

遵循标准    IEEE802.3u MDI / MDIX 10/100快速以太网 IEEE802.11a/b/g无线LAN接口 IEEE 802.11n无线LAN标准

DDR    128M DDR2     闪存    16Mbyte     CPU主频    533MHz     有线接口    1个有线口     以太网物理速率    10/1000Mbps

重置按钮    使设备恢复出厂设置     电源要求    12V2A  48V标准/非标POE

 传输速率    11a/g: 54M, 48M, 36M, 24M, 18M, 12M, 9M, 6Mbps HT20:7.2M,14.4M,21.7M,28.9M,43.3M,57.8M,65M,72.2M,14.4M,28.9M,43.3M,57.8M,86.7M,115.6M,130M,144.4M HT40:15M,30M,45M,60M,90M,120M,135M,150M,30M,60M,90M,120M,180M,240M,270M,300M

传输方式

 直接序列扩频（DSSS）

调制方式    OFDM/BPSK/QPSK/CCK/DQPSK/DBPSK

射频频率范围    China : 5.725 GHz ~ 5.850 GHz (信道149 ~信道165)     输出功率    802.11a    6-24Mbps    26 ±1.5dBm             36-48Mbps    26±1.5dBm             54Mbps    26± 1.5dBm

 802.11n    HT20    MCS 0-3    26±1.5dBm                 MCS 4    26 ±1.5dBm                 MCS 5    26 ±1.5dBm                 MCS 6    26 ±1.5dBm                 MCS 7    26 ±1.5dBm             HT40    MCS 0-3    26 ±1.5dBm                 MCS 4    26 ±1.5dBm                 MCS 5    26 ±1.5dBm                 MCS 6    26 ± 1.5dBm                 MCS 7    26 ±1.5dBm

灵敏度

IEEE 802.11a 6Mbps≦-92dBm 9Mbps≦-91dBm 12Mbps≦-88dBm 18Mbps≦-86dBm 24Mbps≦-83dBm 36Mbps≦-79dBm 48Mbps≦-74dBm
54Mbps≦-73dBm

 IEEE 802.11n HT 20 MCS 0≦-86dBm MCS 1≦-83dBm MCS 3≦-78dBm MCS 5≦-70dBm MCS 7≦-68dBm HT 40 MCS 0≦-83dBm MCS 1≦-80dBm MCS 3≦-75dBm MCS 5≦-67dBm MCS 7≦-65dBm

2.4G规格 传输速率    11b: 11M, 5.5M, 2M, 1Mbps 11g: 54M, 48M, 36M, 24M, 18M, 12M, 9M, 6Mbps HT20:6.5M, 13M, 19.5M, 26M, 39M, 52M, 58.5M, 65M,13M,26M,39M,52M,78M,104M,117M 81M, 104M, 108M, 117M,130M HT40:13.5M,27M,40.5M,54M,81M,108M,121.5M,135M,27M,54M,81M,108M,162M,216M,243M,270M

输出功率         802.11b   25± 1.5dBm     802.11g   25± 1.5dBm     802.11n   25± 1.5dBm

灵敏度    IEEE 802.11b 1Mbps≦-96dBm  2Mbps≦-93dBm  5.5Mbps≦-91dBm  11Mbps≦-89dBm IEEE 802.11g 6Mbps≦-92dBm 9Mbps≦-91dBm 12Mbps≦-88dBm 18Mbps≦-86dBm 24Mbps≦-83dBm 36Mbps≦-79dBm 48Mbps≦-74dBm 54Mbps≦-73dBm     HT 20 MCS 0≦-86dBm MCS 1≦-83dBm MCS 2≦-81dBm MCS 3≦-78dBm MCS 4≦-74dBm MCS 5≦-70dBm MCS 6≦-69dBm MCS 7≦-68dBm     HT 40 MCS 0≦-83dBm MCS 1≦-80dBm MCS 2≦-78dBm MCS 3≦-75dBm MCS 4≦-71dBm MCS 5≦-67dBm MCS 6≦-66dBm MCS 7≦-65dBm

环境规格 特性

说明 操作温度    -20~+70°C     操作湿度（无冷凝）    10%~95% RH

存放温度    -40~+85°C     存放湿度（无冷凝）    10%~95% RH

环保    遵循RoHs标准

防雷     共模：6KV,差模：1.5KV
