绝缘胶垫

绝缘胶垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、绝缘垫片等，具有较大体积电阻率和耐电击穿的胶垫。用于配电等工作场合的台面或铺地绝缘材料。

1、绝缘胶垫成分：

绝缘橡胶垫主要采用胶类绝缘材料制作，用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。

2、绝缘胶垫特性：

绝缘垫上下表面应不存在有害的不规则性。

有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。

无害的不规则性是指生产过程中形成的表面不规则性。质量好的绝缘胶垫没有异味，没有气泡，没有凹坑，表面光滑整洁干净

3、绝缘橡胶垫厚度测量：

在整个绝缘垫上应随机选择5个以上不同的点进行厚度测量和检查。可使用千分尺或同样的精度的仪器进行测量。千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。

绝缘胶垫上下表面应不存在有害的不规则性。绝缘胶垫有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、凹凸波纹及铸造标志等。

按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿绝缘胶垫，电力灰绝缘胶垫

按防滑类型：常规绝缘胶垫；防滑绝缘胶垫（图片防滑胶垫、柳叶防滑绝缘胶垫、凸点绝缘胶垫）

又有带字绝缘胶垫，常规绝缘胶垫。

绝缘胶垫主要用在配电房、配电所，用于配电设施地面的铺设，起到一个绝缘的效果，雨季湿度大，绝缘防护工作就更加重要了，因为雨季下雨量较大，很多配电室、配电室为了安全，开始使用高一级标准的绝缘胶垫，所以产品的需求增大了很多。

刻字胶垫是一种用于临时移动使用的绝缘站台式绝缘垫，上面一般刻有“在此工作”的字样。

适合临时检修，或考核等需要。

刻字胶垫一般可以分为：10kv专用、35kv专用、110kv专用、220kv专用等规格。

（1）按照电压等级可分5kv，10kv，15kv，20kv，25kv，30kv，35kv；

（2）按颜色可分为：黑色绝缘胶垫，红色绝缘胶垫，绿色绝缘胶垫，黑绿复合绝缘胶垫

（3）按厚度可分为：2mm，3mm，4mm，5mm，6mm，8mm，10mm，12mm。

(4)按宽度可分为：1米，1.2米，1.5米。

质量标准

外观：斑痕或凹凸不平：深度或高度不得超过胶垫厚度公差；

气泡：每平方米内，面积不大于1cm2的气泡不超过5个，任意两个气泡间距离不小于40mm；

杂质：深度及长度不超过胶垫厚度不小于40mm；

边缘不齐或海绵状：宽度不超10mm，长度不超过胶垫总长的1/10；

裂纹：不允许有

应储存在干燥通风的环境中，远离热源，离开地面和墙壁20cm以上。避免受酸碱和油的污染，不要露天防止避免阳光直射。

国家标准

HG2949-1999《电绝缘橡胶板》标准规定

项目：工频耐压试验

周期：1年

要求：

电压等级/工频耐压/ 持续时间

高压/15 kV/ 1min

低压/3.5 kV/ 1min

说明：使用于带电设备区域

绝缘胶垫试验接线图

试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过。试样分段试验时，两段试验边缘要重合。如右图。

常规配置

（1）5KV绝缘胶垫厚度：3mm比重：5.8KG/m2颜色：红，绿，黑

（2）10KV绝缘胶垫厚度：5mm比重：9.2KG/m2颜色：红，绿，黑

（3）15KV绝缘胶垫厚度：5mm比重：9.2KG/m2颜色：红，绿，黑

（4）20KV绝缘胶垫厚度：6mm比重：11KG/m2颜色：红，绿，黑

（5）25KV绝缘胶垫厚度：8mm比重：14.8KG/m2颜色：红，绿，黑

（6）30KV-35KV绝缘胶垫厚度：10mm 12mm比重：18.4KG/m2 22 KG/m2颜色：红，绿，黑

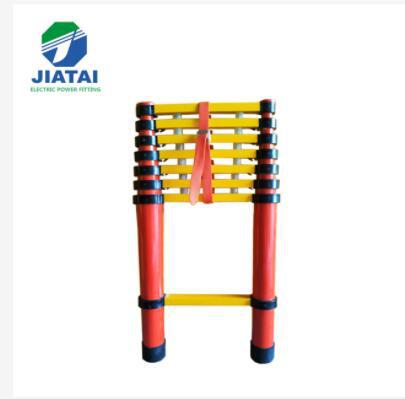

本公司位于河北省石家庄市晋州市。主营绝缘梯、绝缘高低凳、挡鼠板、安全工具柜、高压接地线、安全围栏、绝缘操作杆、标桩等。行业获得广大客户的认可。公司秉承“保证一流质量，保持一级信誉”的经营理念，坚持“客户第一”的原则为广大客户提供优质的服务。欢迎来电洽谈业务！

胶板又称为绝缘胶垫，绝缘橡胶垫，绝缘毯，绝缘橡胶板等。具有较大体积电阻率和耐电击穿的胶板。用NR，SBR和IIR等绝缘性能优良的非极性橡胶制造。用于配电等工作场合的台面或铺地绝缘材料。

1.电压等级及相对应的胶垫的厚度：
（1）5KV绝缘垫,  绝缘胶板
技术参数：厚度3mm；颜色  红，黑，绿；比重：5.5KG/m2
（2）10KV绝缘胶垫，绝缘胶板
技术参数：厚度5mm；颜色  红，黑，绿；比重：9KG/m2
（3）15KV绝缘垫  ，绝缘胶板
技术参数：厚度5mm；颜色  红，黑，绿；比重：9KG/m2
（4）20KV绝缘胶垫  ，绝缘胶板
技术参数：厚度6mm；颜色  红，黑，绿；比重：11KG/m2
（5）25KV绝缘垫，绝缘胶板
技术参数：厚度8mm；颜色 红，黑，绿；比重：14.5KG/m2
(6)  30KV绝缘垫，绝缘胶板
技术参数：厚度10mm；颜色红，黑，绿；  比重：18KG/m2
(7)  35KV绝缘胶垫
技术参数：厚度12mm；颜色红，黑，绿； 比重：21.6KG/m2
★2.供应防静电绝缘橡胶板,导静电橡胶板    色泽  绿色+黑色（复合）
产品特点  色彩艳丽，耐磨性能好，具有优良的防静电、导静电性能。防静电指标10^6-10^9欧姆，导静电指标10^1-10^6欧姆。
产品用途  可用于微机室铺设地板及工作台或冲制垫圈。
★3.供应斑马线绝缘胶垫，警示性绝缘胶垫河北万众橡胶有限公司在我国最新研制的斑马线绝缘胶垫投放市场后已经被广泛用于国内的电力  电信  机房  煤矿矿山等系统    带有斑马线的绝缘胶垫采用现代最新工艺    线条采用日本进口高等级绝缘彩色胶浆  经160度高温烤制而成      斑马线绝缘胶垫线条匀称  美观实用  警示作用十分明显    按照国家电力安全规程要求    是一种大力提倡推广应用的新产品  带有斑马线的绝缘胶垫可以分为颜色:  红/白、黄/黑、绿/白、黑/白等颜色
★4.供应耐热绝缘胶垫、绝缘胶板    色泽  黑色，红色，绿色等  产品特点  具有较高的硬度，较好的耐热性能。可在温度为-30~+100℃之间，压力不大的条件下于蒸汽、热空气等介质中工作。
产品用途  适用于冲制各种形状的垫圈和隔热垫板。
★5.供应耐酸碱绝缘橡胶板、绝缘胶垫    色泽  黑色，红色，绿色等
产品特点  具有较高硬度，耐酸、碱性能。可在温度为-30~+60℃之间20%的酸（碱）液体中工作。
产品用途  可作冲制各种形状的垫圈及铺盖各种机械设备。
★6.供应耐油绝缘橡胶板、绝缘胶垫    色泽  黑色，红色，绿色等  产品特点  具有较高硬度，较好的耐溶剂膨胀性能。可在温度为-30~+100℃的机油、变压器油、汽油等介质中工作。  产品用途  适用于冲制各种形状的垫圈。
★7.供应阻燃橡胶板  色泽  黑色  产品特点  具有很好的延缓着火、降低火焰传播速度，离火自熄的特点。  产品用途  可用于高温易燃环境的铺设
★★高压绝缘胶板详细介绍：
 电绝缘胶板，高压绝缘垫，绝缘橡胶板
执行标准：GB11176/89
物理性能：硬度55-70度，拉伸强度≥3Mpa，扯断伸长率≥300%，吸水率≤1.5%。
基本性能：表面光亮，电绝缘性能好，应用于电器设备辅助防护，发电机房、操作车间、配电房等场所。我公司的绝缘橡胶板通过欧盟认  证，是国内唯一一家符合欧盟标准的绝缘橡胶板生产商，可生产最大绝缘电压等级为10万伏的绝缘胶板。
