一、设备名称:金属卷料纵剪分条机主机收料
二、设备的型号:650-2.0
三、产品的详情:
1、加工卷料规格:
1)、卷料材质:冷铁板、马口铁、铜板
2)、原料料重:4t
3)、原料外径:1200mm
4)、原料内径:508mm
5)、原料宽度:600mm (最大)
6)、原料厚度:0.3~1.5mm
2、 设备参数及成品(合格标准):
1)、分切能力: 6~35条 厚~薄
2)、分切宽度(最小): 10mm
3)、收卷成品外径:600mm
4)、收卷成品内径:220mm
5)、生产速度:0~80m
6)、总机容量: ** kw
7)、分切宽度公差: ±0.02
8)、毛刺公差:±0.02
9)、设备生产主向:从右到左
10)、设备颜色: 绿色
四:设备主要机组成部分
1、 开卷机:
l 机架构造:钢板焊接,退火定型;
l 机体型式:单悬臂式;
l承载重量:4吨;
l卷筒胀缩:液压式涨缩;
l胀缩范围:Ф***mm~Ф***mm;
l 卷筒刹车:碟刹;
2、 分条主机:
l 机架构造:钢板及槽钢组接,退火定型;
l机体形式:纵剪主机与收卷机相连体;
l 传动方式:电机--减速机--链轮--离合器;
l 侧导位:两侧导板式;
l 调宽方式:两侧单独手动;
l 刀轴规格:两支Ф**mm;
l 刀轴材质:**CrMo、调质、中频、镀铬,研磨;
l 刀轴精度:端面跳动≤0.002m、径向跳动≤0.003mm;
l 刀轴升降:上刀轴手动 单独调整;
l 牌坊移动:手动;
l 退料方式:木条铲刀架;
l 废边收料:下置式;
l 张力夹板:前面装有一条分离隔片轴;
l 夹板张力:手动压下式;
l 收卷光轴:Ф100*700L;
l 收卷铁芯:Ф100*Ф220,35片;
l 收卷隔片:Ф100*Ф220,34片;
l 收料能力:承载重量:1000kg;
l 驱动电机:AC**kwYCT电机;
3、电控
l 低压电柜:一只,活动操作箱一台;
l 主要电器:电机、电压电器、操作按钮。

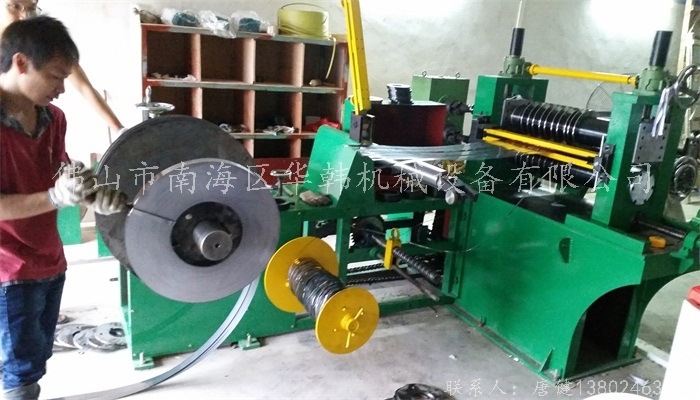

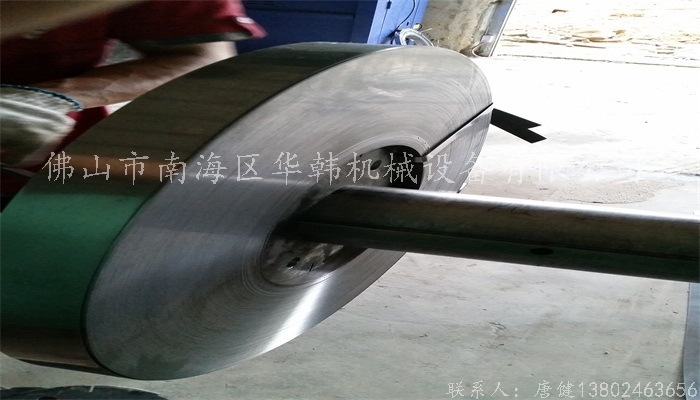

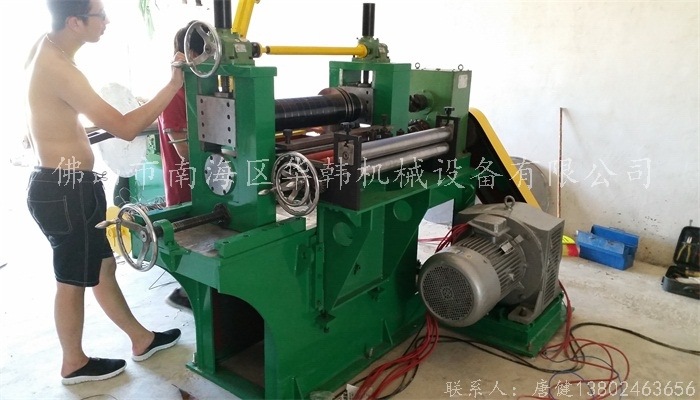

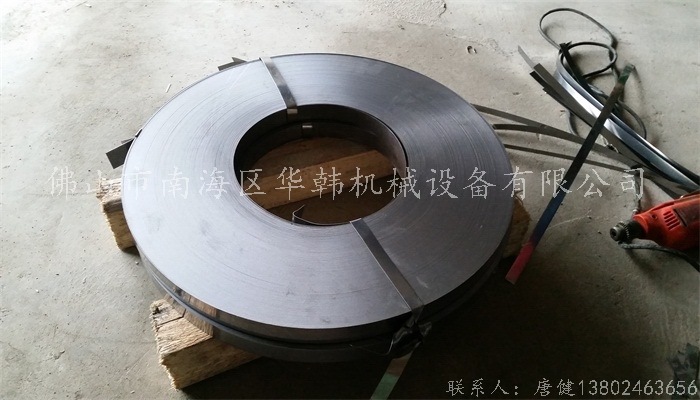

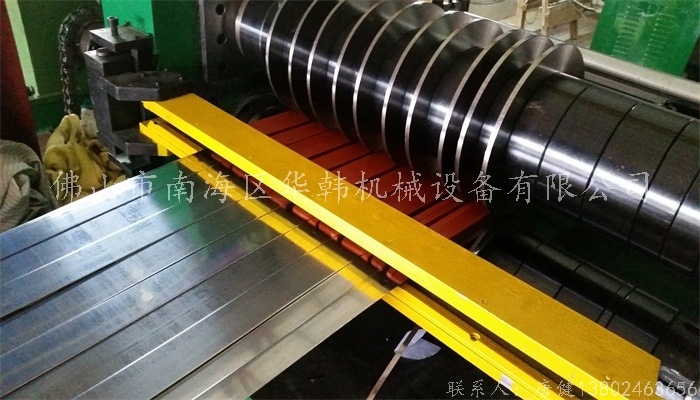

五、产品图片如下:
(注:由于产品的特殊性,按客户要求非标定制,不同规格、不同材料、不同的技术要求,价格也不同,请一定要说明规格材料和要求,留下联系方式,我们会及时与您联系,给你报价;或来电咨询,也可来样来图订做!)
