加工定制6*6 12*12 3*6 2*4 4*4轻触开关直插贴片12v电压按键开关

厂家生产各种款式轻触开关系列供客户选择

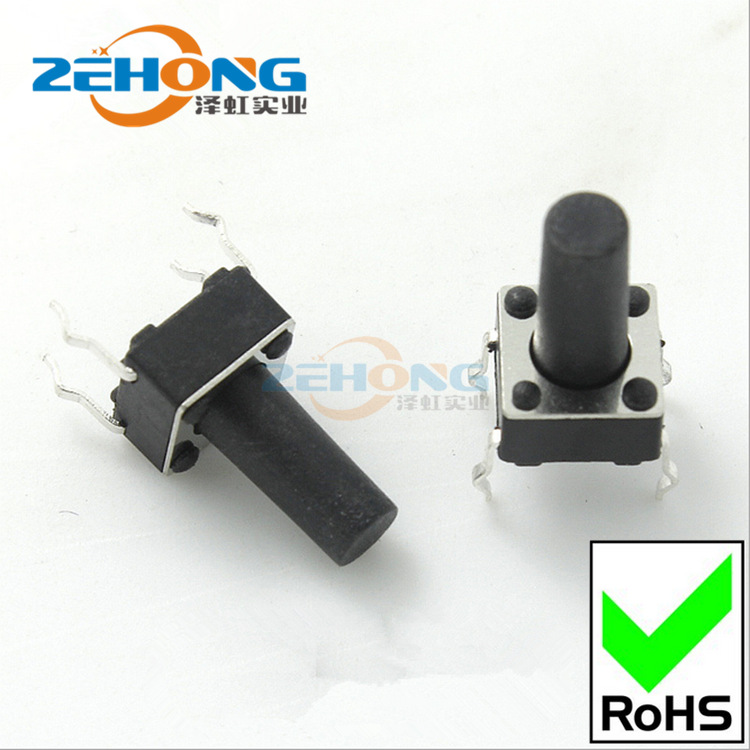

产品名称：轻触开关

品牌：泽虹

型号：四脚轻触开关6*6 12*12 3*6 2*4 4*4

加工定制：是

最高电压：12V

额定发热电流：0.5A

用途：电子产品

产品认证：ROHS

绝缘电阻：≥100

轻触开关又叫按键开关，最早出现在日本[称之为：敏感型开关]使用时以满足操作力的条件向开关操作方向施压开关功能闭合接通，当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。

轻触开关由：嵌件、基座、弹片、按钮、盖板组成其中防水类轻触开关在弹片上加一层聚酰亚胺薄膜(如图）。

轻触开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势，在电子设备及白色家电等方面得到广泛的应用如：影音产品、数码产品、遥控器、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材、验钞笔、雷射笔按键等等。因为轻触开关对环境的条件（施压力小于2倍的弹力/环境温湿度条件以及电气性能）大型设备及高负荷的按钮都使用导电橡胶或锅仔开关五金弹片直接来代替，比如医疗器材、电视机遥控器等。

关于五脚轻触开关的脚位问题：两个引脚为一组，向开关体正确施压时四个引脚相导通，第五个引脚为接地作用。

1.给轻触开关端子进行焊接时，如果在端子上施加负荷，因条件不同会有松动，变形及电特性劣化的可能，请在使用时注意。

2.使用通孔印刷电路板及推荐以外的电路板时, 由于热应力的影响会发生变化，所以请事先就焊接条件进行充分的确认。

3.进行两次焊接时，请在次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形，端子的松动，脱落及电特性降低。

4.关于焊接的条件设定，需要确认实际批量生产条件。

5.产品以直流的电阻负载为前提设计制造的。使用其它负荷[感应性负荷,电容性负荷]时，请另行确认。

6.印刷电路板安装孔及模式，请参照产品图中记载的推荐尺寸。

7.开关请用于直接由人操作按开关的结构。请不要用于机械性的检测功能。

8.轻触开关操作时，如果施加规定以上的负荷，开关将有被损坏的可能。请注意不要在开关上施加规定以上的力。

9.请避免从侧面按操作部的用法。

10.对于平轴杆型，尽量按下开关中心部。对于铰链结构，按下时轴杆按动位置将移动，请特别注意。

11.开关安装后，因其他零部件的粘结剂硬化等通过蓄热硬化炉时，请与专业人士联系。

12.如果使用开关的整机的周围材料产生腐蚀性气体，将有可能造成接触不良等现象，所以请事先进行充分的确认。

13.碳接触点具有因推压负荷接触电阻发生变化的特性。用于电压分压回路等时，请在充分确认之后使用。

14.关于密闭型以外的型号，对异物的侵入，请充分注意。
