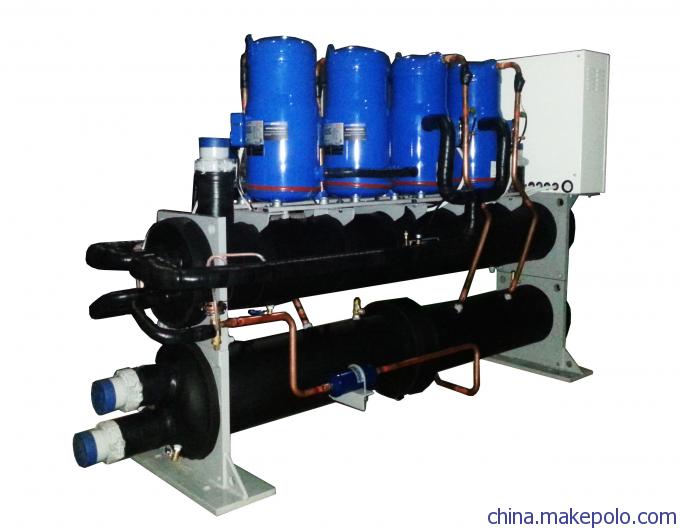

生态园地源热泵机组是利用了地球表面或地下水源作为冷热源，进行能量转换的冷暖中央空调系统设备。
机组运行稳定可靠、设计简洁，采用先进的全封闭式涡旋压缩机，运转宁静，配以先进的换热器及多回路设计，膨胀阀精确的动态控制以优化系统部分负荷效率，通过高敏温度传感器在回水或室外环境温度降低时自动调整水温，配以先进的微电脑控制技术、智能化节能复位功能，完美满足节能建筑的舒适性要求。
水源热泵机组系统可供暖、空调制冷，还可提供生活热水，一机多用。
产品具有系统稳定、振动小、可靠性高、运行高效节能等优势。
机组产品种类多，供客户广泛应用于各种舒适、工艺场合产品特点
1、高效节能、运行费用低：比普通空调可节约30%～40%的供热制冷空调的运行费用。投入lkW的电能可以得到4kW以上的热量或5kW以上的冷量。
2、一机多用、节省投资：可供暖、空调制冷，还可提供生活热水，通过一套系统来实现供冷和供热，一次性投资只有传统制冷制热投资的1/2～2/3。
3、绿色环保：不需要堆放燃料和废物的场地，使用清洁可再生能源，环保效益显著。
4、性能优良、安全可靠：进口压缩机及制冷配件，保证机组高效可靠运行
6、智能控制，舒适便捷：先进的微电脑控制技术、智能化节能复位功能，完美满足节能建筑的舒适性要求。方便的接入楼宇控制系统，实现远程集中控制，及时监控维护。
型号 Type | CDS-**WH | ||||||
020 | 030 | 040 | 060 | 080 | 100 | ||
制冷量 Refrigeration Capacity | kW | 72 | 108 | 144 | 234 | 312 | 380 |
RT | 20 | 31 | 41 | 66 | 89 | 108 | |
kcal/h | 61,920 | 92,880 | 123,840 | 201,240 | 268,320 | 326,800 | |
制热量 Heating Capacity | kW | 82 | 122 | 164 | 244 | 328 | 410 |
kcal/h | 70,520 | 104,920 | 141,040 | 209,840 | 282,080 | 352,600 | |
压缩机 Compressor | 型式 Type | 全封闭涡旋式压缩机 Full-hermetic scroll compressor | |||||
电源制式 Power Supply System | 3PH-380V-50Hz | ||||||
制冷输入功率(KW) Input Power | 14 | 21 | 28 | 45 | 60 | 73 | |
制冷运转电流(A) Operation Current | 29 | 44 | 58 | 86 | 115 | 140 | |
制热输入功率(KW) Input Power | 19 | 29 | 39 | 61 | 81 | 98 | |
制热运转电流(A) Operation Current | 36 | 53 | 71 | 109 | 145 | 166 | |
数量 Qty. | 2 | 3 | 4 | 3 | 4 | 4 | |
蒸发器 Evaporator | 型式 Type | 卧式壳管式高效换热器 Horizontal shell-and-tube high efficiency heat exchange | |||||
制冷水流量(m3/h) Water Flow | 12 | 19 | 25 | 40 | 54 | 65 | |
制热水流量(m3/h) Water Flow | 8 | 12 | 16 | 24 | 32 | 40 | |
水压降(kPa) Water Pressure Drop | 40-60 | ||||||
水管接口 Water Pipe Connection | DN80 | DN80 | DN80 | DN100 | DN100 | DN125 | |
冷凝器 Condenser | 型式 Type | 卧式壳管式高效换热器 Horizontal shell-and-tube high efficiency heat exchange | |||||
制冷水流量(m3/h) Water Flow | 7 | 10 | 13 | 22 | 29 | 35 | |
制热水流量(m3/h) Water Flow | 14 | 21 | 28 | 42 | 56 | 71 | |
水压降(kPa) Water Pressure Drop | 40-60 | ||||||
水管接口 Water Pipe Connection | DN80 | DN80 | DN80 | DN100 | DN100 | DN125 | |
安全保护装置 Safety Protection Device | 高低压保护、防冰、防热保护(双重)、安全阀、 过载保护、欠相、逆相、欠电压、过电压、水流保护等 High＆low pressure protection,antifrezing and anti-heating protection,safety valve,overload protection,incomplete phase protection,opposite phase protection,lacking voltage and over voltage protection,water flow protection,etc. | ||||||
外型尺寸 Out Dimension | 长(mm) Length | 2230 | 2230 | 2230 | 2750 | 2750 | 2750 |
宽(mm) Width | 560 | 560 | 560 | 1400 | 1400 | 1400 | |
高(mm) High | 1385 | 1385 | 1385 | 1540 | 1540 | 1560 | |
整机重量 Totai Weight | kg | 560 | 650 | 870 | 2550 | 2640 | 2850 |
运转重量 Running Weight | kg | 620 | 720 | 960 | 2930 | 3000 | 3300 |
说明： 1、地下水式制冷工况：蒸发器进水温度12℃，蒸发器出水温度7℃，冷凝器进水温度18℃，冷凝器出水温度29℃； 地下水式制热工况：蒸发器进水温度15℃，蒸发器出水温度7℃，冷凝器进水温度40℃，冷凝器出水温度45℃； 2、本系列机组采用先进温度控制器或可编程序PLC控制器控制； 3、电源制式:3P-380V-50Hz。允许电压波动±10%，允许相间电压差±2%。 | |||||||
