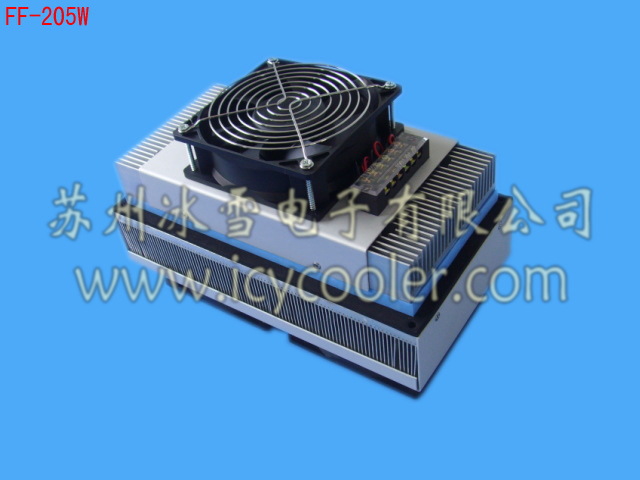

机柜空调 制冷模组 电子制冷器 制冷系统FF-205W
Ø 采用半导体电子致冷，体积小，重量轻 Ø 没有压缩机，无氟利昂，环保，无振动，无泄漏 Ø 采用环保材料，符合RoHS要求 Ø 安装方向无限制，可适用多种场合 Ø 正常工作的环境温度为-10℃至+70℃ Ø 焊接式插式散热器，散热性能良好 Ø 高密度隔热泡绵，填充冷却器的热端和冷端 Ø 热端散热器的过热保护器温度设定+75℃±5℃ |
|
MODEL | NOTES* | COOLING POWER W | VOLTAGE VDC | CURRENT AMPS | TEMP CONTROL | OPERATING TEMP ℃ | WEIGHT KG | FF-205W-24HC | Heat/Cool | 200 | 24 | 12.5 | NONE | -10~+70 | 7.1 | FF-205W-24C | Cool only | 200 | 24 | 12.5 | NONE | -10~+70 | 7.1 | FF-205W-48C | Cool only | 200 | 48 | 6.5 | NONE | -10~+70 | 7.1 |
Note*: Cool only, 使用一个过热保护器安装在热端散热器底面上 Heat/Cool, 使用二个过热保护器安装在冷端和热端散热器底面上 |
Naming methods | Options
Temperature control & Power Supply |
FF– 205 W–12C
W表示最大制冷量的单位W
C表示单向致冷，HC表示可制热和制冷 |
|
| | PW-350W 12V 29A | PW-350W 24V 15A |
| | TC-04 Heat/Cool 0-250V 15A | PW-350W 48V 8A |
|
1、 使用12/24V直流开关电源，纹波系数小于10% 2、 碲化铋比较松碎，严禁摔碰，30CM摔碰也会损坏 3、 无防水功能，只能用于室内场合或室外有挡雨场合 4、 安装时，如有墙体或其它物体，应保持>10CM距离 5、 在环温、热冷散热器超过70℃，不能开机否则损坏 6、 认真阅读此说明书，以及使用的其它配件说明书 |
|
| | SPECIFICATIONS | 项目Ta=35℃ | 12VDC说明 | 24VDC说明 | 48VDC说明 | 热端散热 | 风冷 | 风冷 | 风冷 | 冷端散冷 | 风冷 | 风冷 | 风冷 | 最大制冷量 | 196W at ΔT=0℃ 误差10% | 200W at ΔT=0℃ 误差10% | 200W at ΔT=0℃ 误差10% | 工作电压 | 12VDC | 24VDC | 48VDC | TEM 电流 | 正常22.8A 起动 25A | 正常11.5A 起动 13A | 正常5.9A 起动 7A | 热FAN 电流 | 1.0A | 0.50A | 0.50A | 冷FAN 电流 | 0.80A | 0.25A | 0.21A | 最高工作温度 | 70℃ | 70℃ | 70℃ | 温度控制 | 可选 | 可选 | 可选 |
出厂一般为24VDC |

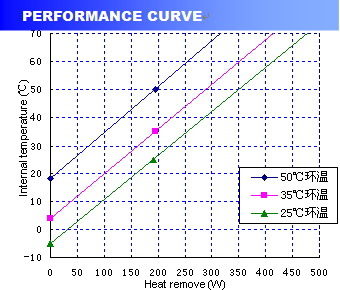

| 性能曲线使用例子：当内部温度为50℃，外部环温为50℃时，空气致冷器从内部移走的热量为200W |
|
