LPD1882D 直插DIP16 LED护栏管驱动芯片 单线恒流驱动IC

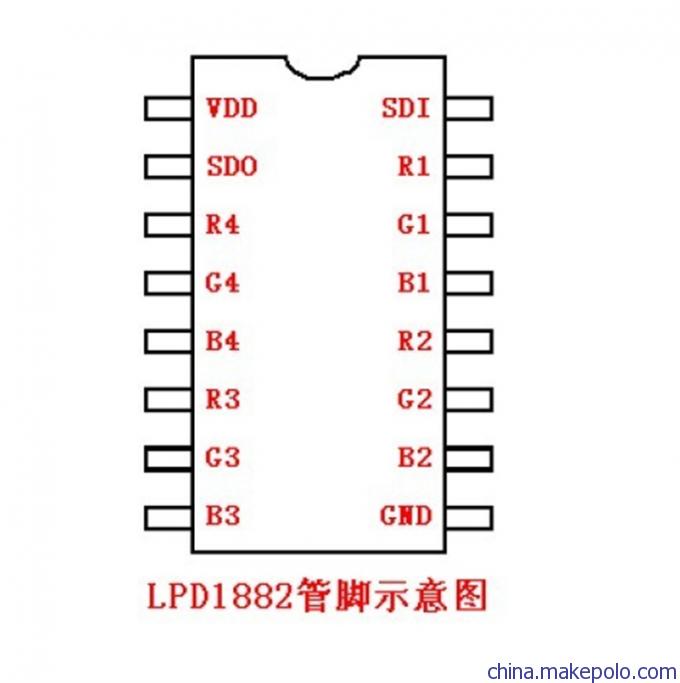

LPD1882D 直插DIP16 LED护栏管驱动芯片 单线恒流驱动IC高性能灯光驱动芯片LPD1882单线12通道带256级PWM的可编程恒流LED驱动器概述：LPD1882是12通道LED驱动控制专用电路，内部集成了带隙基准、数字接口、PWM控制、高压恒流驱动等电路，通过外围电路控制可实现户外大屏幕、护栏管、装饰灯条等彩色发光系统。特性:1、12路恒流驱动输出，固定驱动电流17mA，输出端口耐压达40V2、内置稳压电路，通过串接电阻支持电压5--40V工作3、单线传输模式，数据速率可变，最高数据速率1.25MHz4、内部波形再生机制，超强信号驱动能力，支持级联长度超过1700点，任意两点间距离可达10米以上5、内建双振荡电路，支持FREE-RUN模式，刷新频率大于600HZ,独特的宽冗余时序设计，便于低成本控制器编程设计6、每个通道独立的线性PWM灰度控制电路，实现真正256级灰度7、内置整体锁存功能，每帧数据发完后10us自动锁存，避免画面前后不一致的现象8、每个输出通道依次30ns延迟，平抑电源系统尖峰现象9、工业级设计，搞干扰性能较强10、封装形式：DIP16、SOP16管脚图：

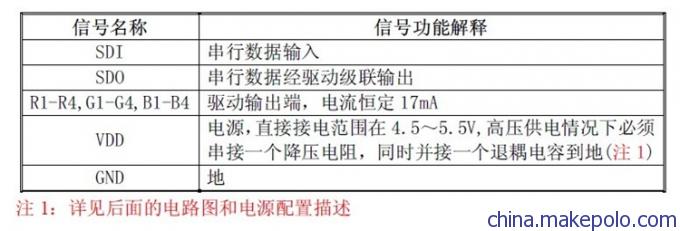

管脚说明：
