本集装箱拖车承重20吨，车架安装集装箱角件，可装载标准20尺集装箱。拖车带双气刹机构，通过第三方有限元受力分析检测，焊缝采用着色渗透擦伤剂检测。

本平板拖车技术要求

1.平板拖车承力为20吨，通过第三方有限元受力分析

2.平台主梁采用25号工字钢，边梁为14号槽钢

3.板面宽度为2.49米，长度为6.67米台面高0.8米，板面四角各焊接一个集装箱角件，便于装载20尺集装箱，前面两个角件焊死，后面两个活动，车架前面各铺20MM防撞橡胶块

4.拖车配置4条22*16*16压配式实心胎，单轮承重7.1吨

5.后车桥采用标准半挂车车桥，后轮带双气室气刹机构

6.前排车轮左右回转角度为45度

7.配可调式缓冲牵引架。

8.转向机构为30吨转盘式回转总成

9.漆：两遍底漆两遍面漆，颜色：哑光黑色

10.车尾焊接连续牵引机构

平板拖车特点

1、车驾设计寿命20年；

2、配置万向联接器，转向灵活，操作更方便；

3、采用压配式实心轮胎，承重能力强，耐磨；

4、采用转盘式旋转机构，性能稳定；

5、使用国标高锰合金钢，承载能力更强，车身加多道加筋，确保车辆载货时不受损；

6、回转支承配置5年免维护；

7、采用高度可调缓冲机构；

8、配置集装箱角件，轻松装卸集装箱

9、采用双气室气刹机构，安全可靠

10、通过了第三方有限元分析，结构合理

11、可多台车连续牵引，后续车辆保留刹车功能

平板拖车参数表：

平板拖车的主要配置

拖车工艺要求

• 二氧化碳焊接，段焊、关键部位满焊。
• 喷砂打磨，锐角倒钝，去除毛刺，
• 颜色：车厢喷涂及表面颜色为蓝色

拖车检测标准

• 按双方签定图纸检测
• 有限元受力分析
• 着色渗透擦伤剂检测

 20t集装箱拖车图片

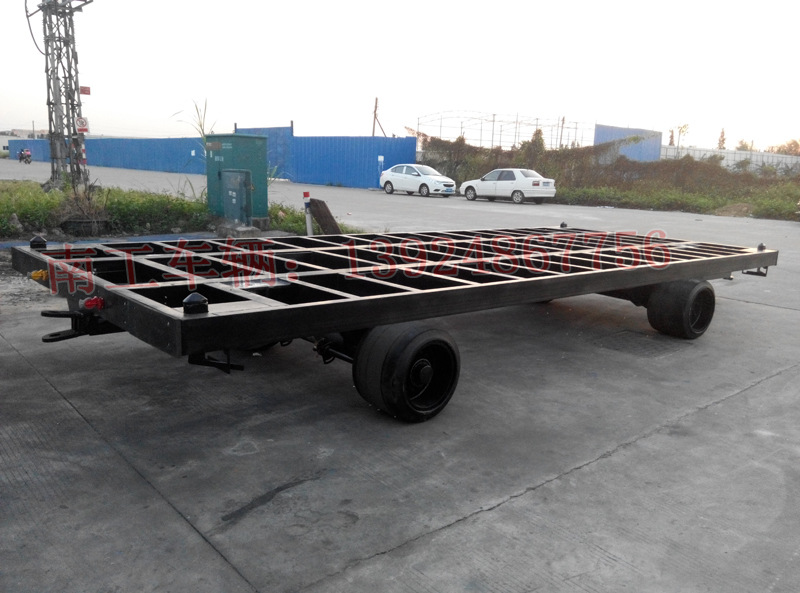

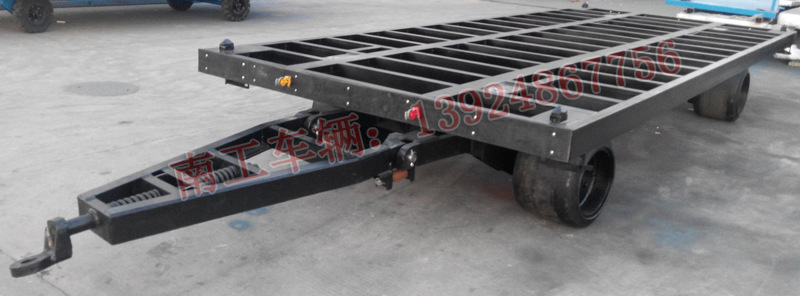

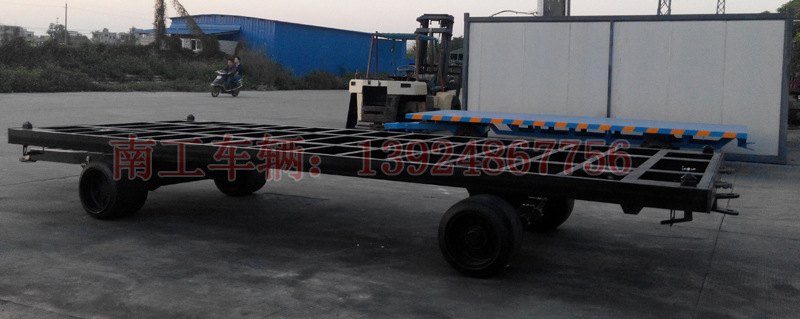

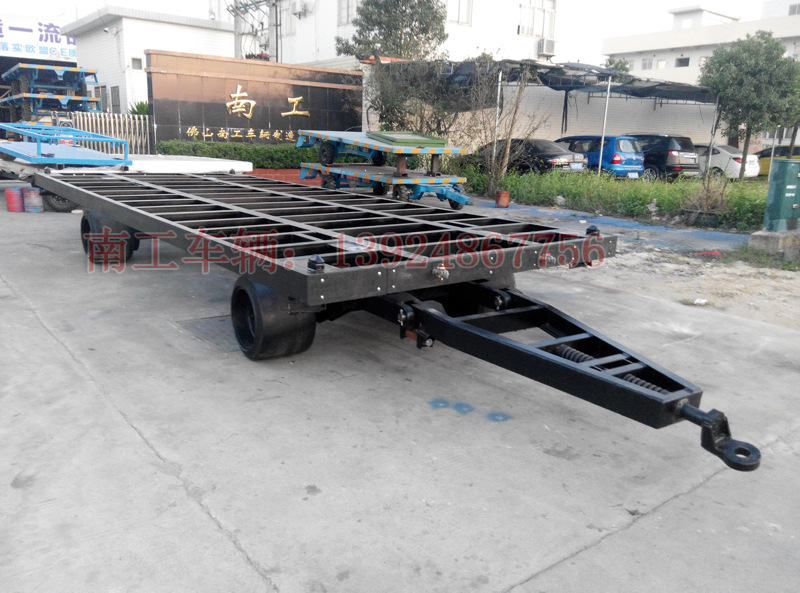

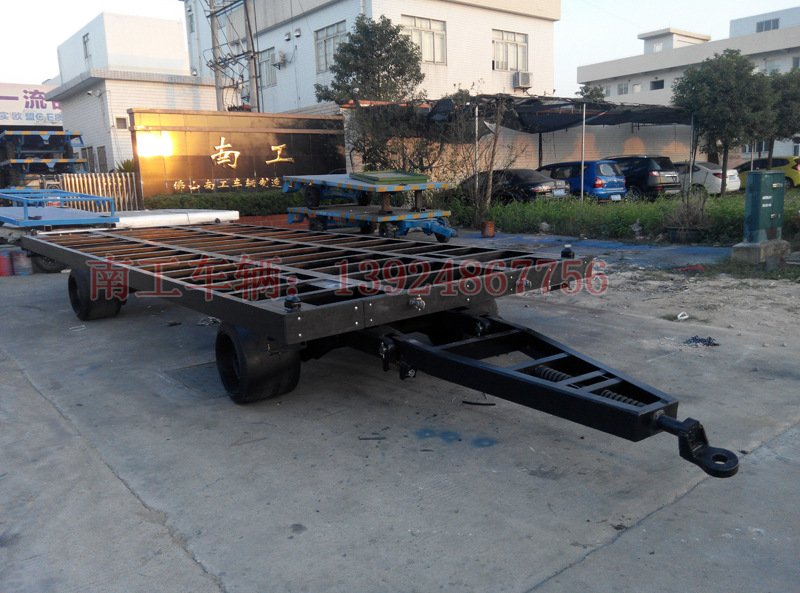

20吨20尺集装箱拖车外观图

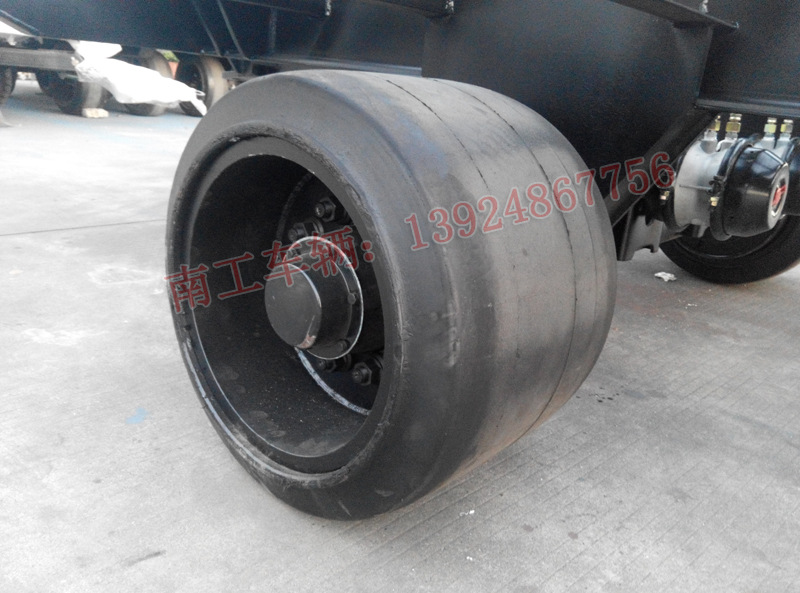

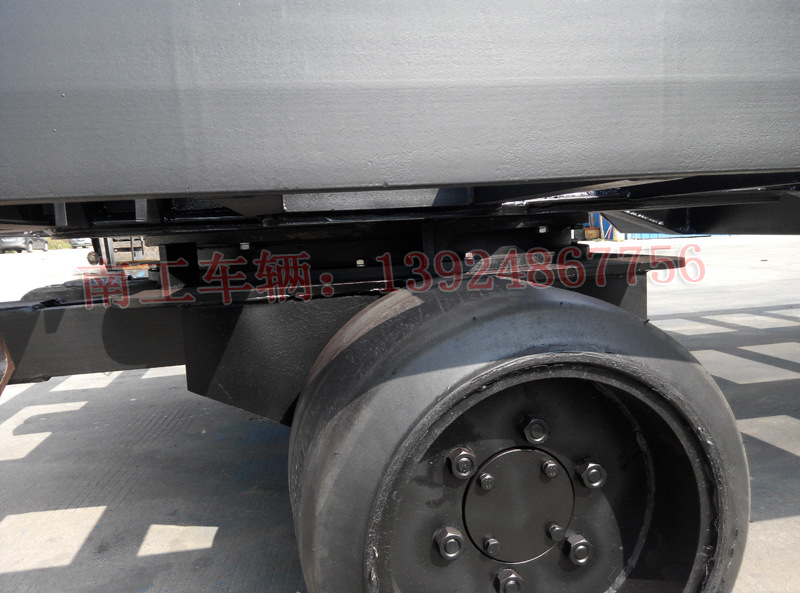

压配式实心轮胎，承重能力强，平台高度低

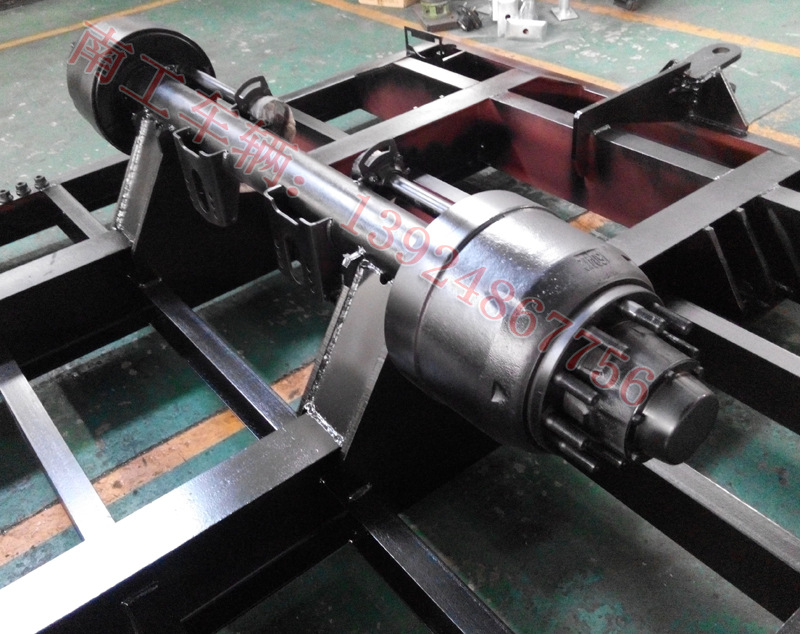

标准半挂车车轴

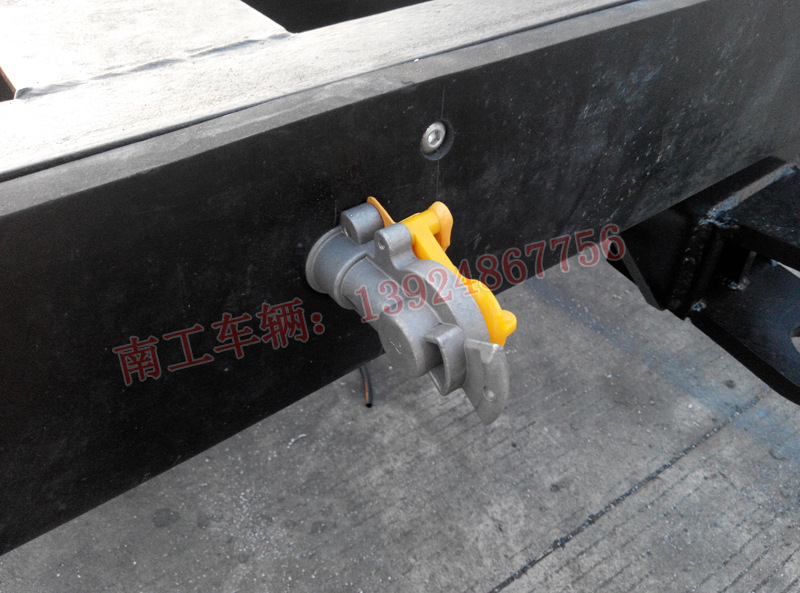

平板拖车与牵引车气刹接口，气源由牵引车供给

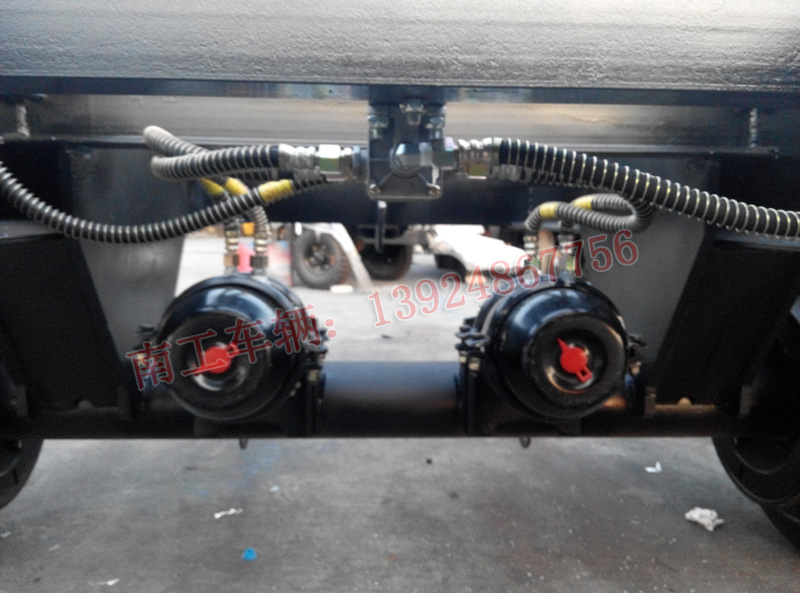

双气室气刹机构

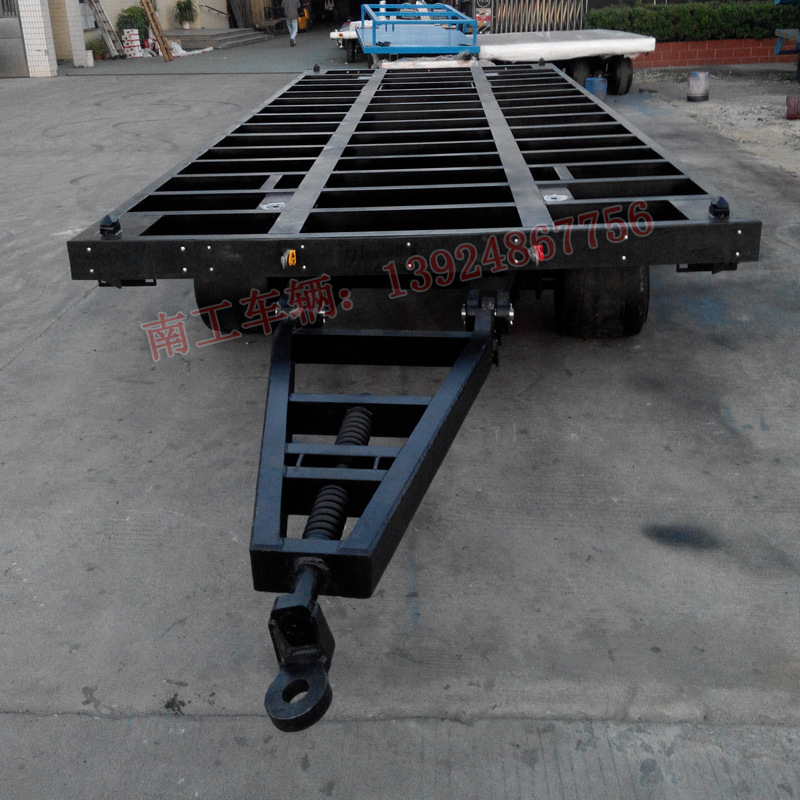

高度可调缓冲式牵引架

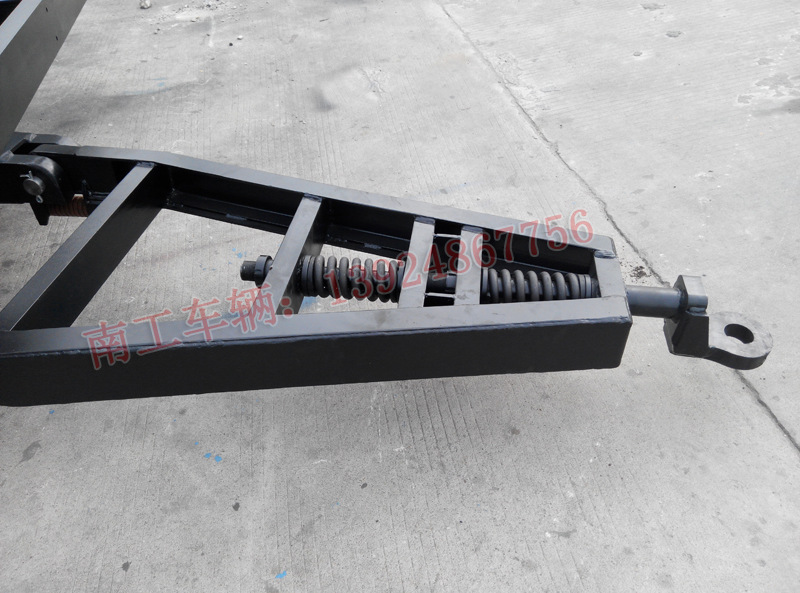

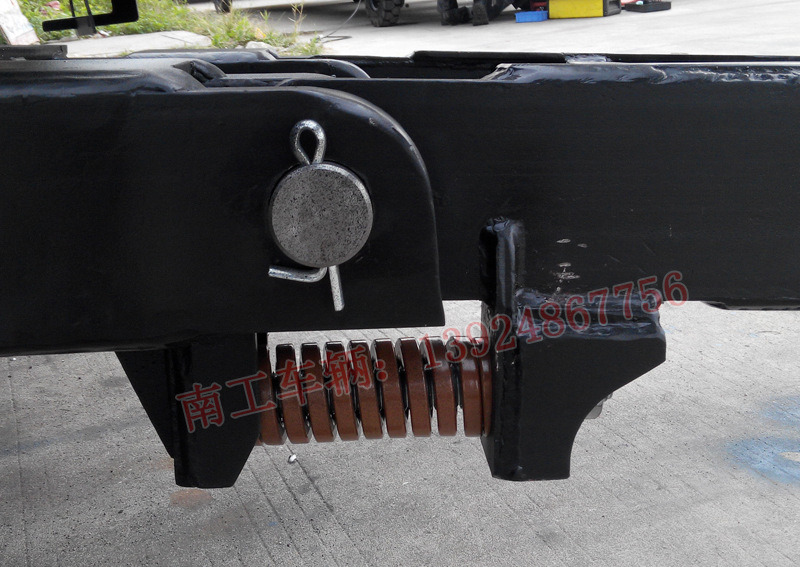

牵引架缓冲机构，有效果保护车架，车架更加耐用

30吨大面积回转总成

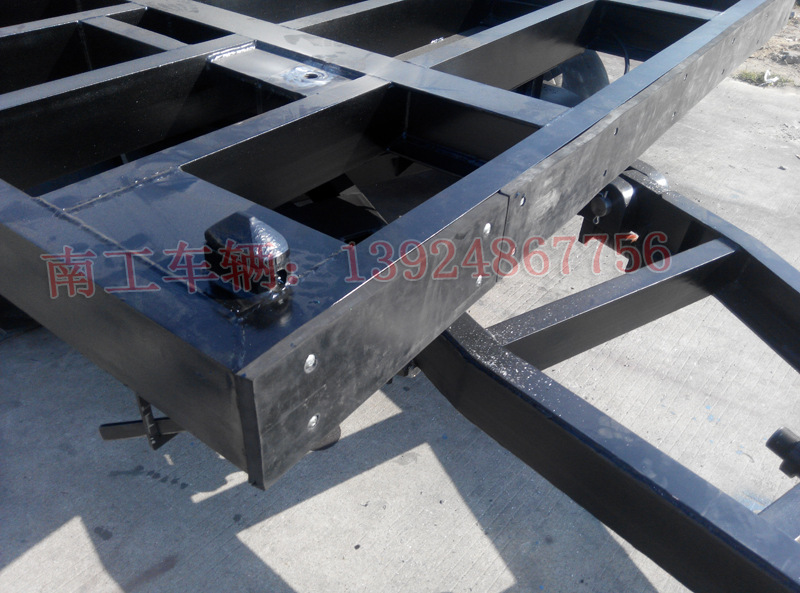

集装箱角件

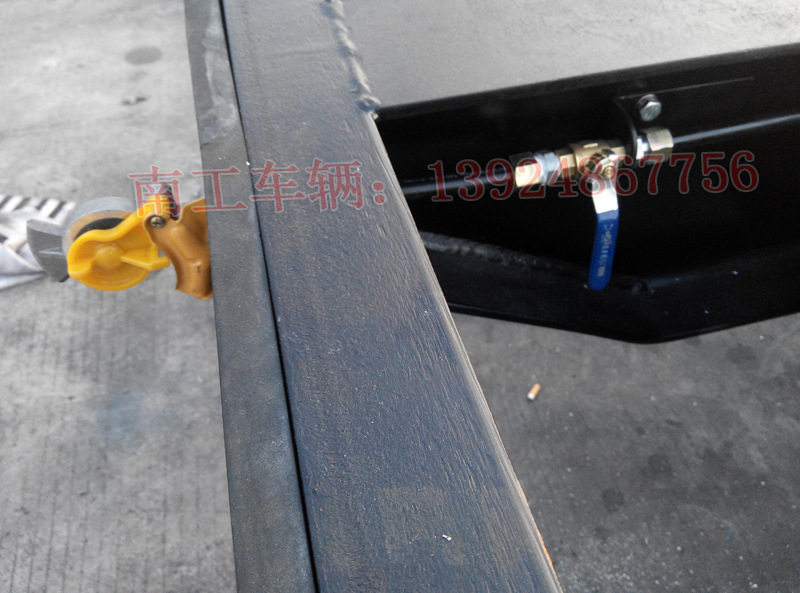

后续车辆气源供给开关

拖车制作标准认证

第三方有限元受力分析认证

ISO质量管理体系认证

CE认证
