NV201E监控抓拍网络照相机产品介绍

自动对经过的车辆和人员拍照，并把照片通过网络上传到服务器电脑进行管理，让您对每天进出的人员和车辆情况一目了然。

适用范围：工厂、小区、仓库、停车场、店铺、办公室、道路、煤矿、过道、收银台、门禁等；

也可用于拍摄人员车辆之外的其它目标。

注：需连接外部触发器和闪光灯构成完整的系统使用，价格不含触发器和闪光灯。

功能特点：

一体化设计，触发拍照、照片存储、联网、上传功能都在摄像机里完成，不连接电脑也可以工作。

1）高清拍照，最大分辨率可达200万像素（1600x1200）；

2）支持外部触发，可连接红外探头、红外对射、门磁、读卡器、地感车检器等控制拍照；

3）支持运动侦测，可自动发现移动目标并拍照；

4）支持强光抑制、逆光补偿和闪光拍照，可以在各种光线条件下使用；

5）支持多种联网方式，包括有线（标配）、WIFI无线（可选）、3G（可选，支持电信、联通、移动）；

6）支持SD卡存储，最大容量可达32GB，保存照片数大于10万张；

7）可自动上传照片到电脑或邮箱（免费提供后台软件，带源码，可选配车牌识别）；

8）可设置时间段、抓拍间隔、触发极性、连拍间隔、图像压缩率等；

9）照片上可自动叠加时间、文字、LOGO图案；

10）支持动态域名和远程访问；

11）可远程浏览实时画面（动态图像+照片）；

12）采用标准CS镜头接口，可安装定焦、变焦镜头，适应不同拍摄距离和视角；

[注：不能用于录像，需要录像的可搭配普通摄像机使用]

详细资料下载地址： （复制到地址栏中下载）

设备外观：

供电电压：9-15V DC   USB：接网卡或U盘  OUT+/- ：接闪光灯  IN+/- ：接触发器  TF：插内存卡

联网方式：

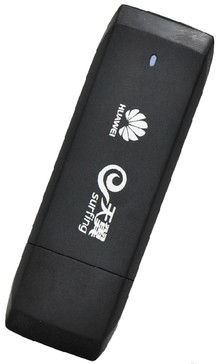

可选配有线、WIFI、3G联网方式（通过相机后面的USB接口扩展），支持电信、联通、移动的3G网络。

[价格不含wifi和3g网卡]

拍摄方式：

支持自动侦测触发、定时拍摄和外部触发；

可连接红外对射、地感车辆检测器、红外探头、读卡器、微波探测器等装置控制拍摄，触发方式可以选择边沿触发、连续触发、测速模式（定制）、串口触发（定制），触发极性可选常开、常闭、常开+常闭。

应用方式：

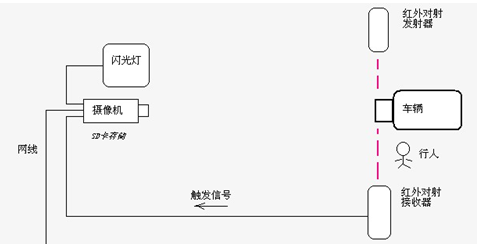

图1 红外对射触发

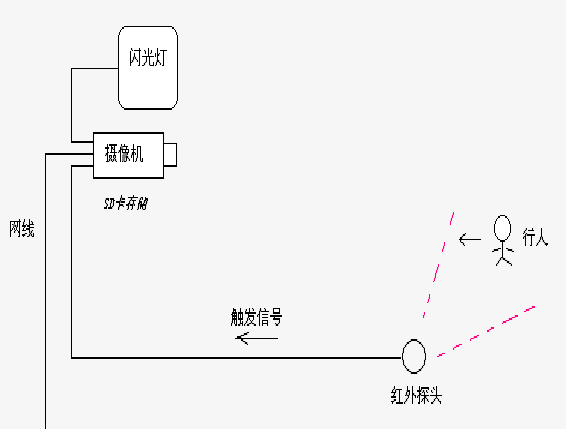

图2 有线红外探头触发

图3地感线圈触发

注：可无线触发，需选配遥控模块

图4移动侦测触发

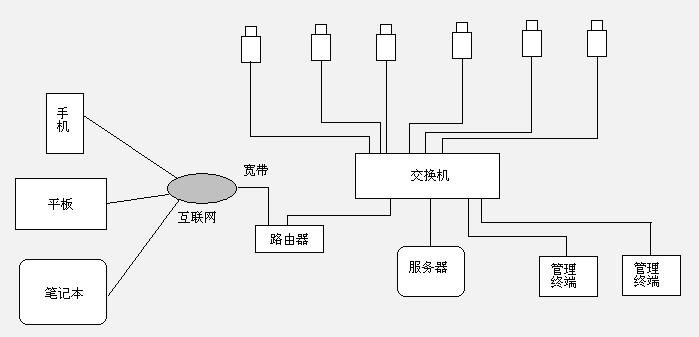

图5系统管理

说明：

1）根据拍摄目标类型来选择触发方式，拍摄车辆建议采用地感线圈，拍摄人员建议采用红外探头，既拍摄车辆又拍摄人员建议采用红外探头或红外对射。

地感线圈方案配置清单：

红外对射方案配置清单：

红外探头触发参考方案：

2）相机后端有两条触发线（IN+和IN-），可以连接外部触发装置（如红外对射、车检器等）控制拍照，触发方式可以为常开或者常闭，当选择常开时，两条触发线通电就会拍照，当选择常闭时，两条触发线断电就会拍照；触发电压5-15V。触发方式可选择“边沿触发”或“连续触发”，当选择边沿触发时，只有触发线电压改变的瞬间才拍照，当选择连续触发时，触发线状态改变后会按照设定的间隔连续拍摄。

3）可以扩展485串口触发方式，通过485命令控制摄像机拍照，并指定照片的名称。

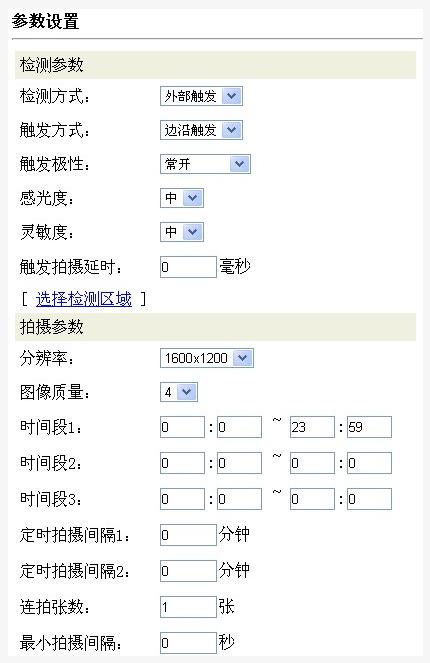

参数设置：

可以通过浏览器登录到摄像机上设置参数。

夜间拍摄：

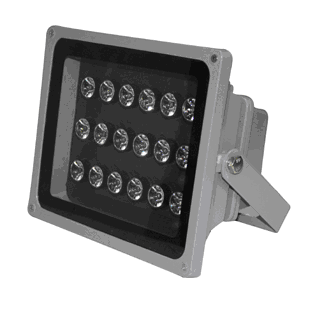

夜间需加装闪光灯补光，建议采用带触发功能的闪光灯。说明：采用触发闪光灯时，摄像机自动检测环境亮度，当发现亮度不足时，自动控制闪光灯闪光。因为闪光灯亮的时间很短（不到0.1秒），可以大大减少光污染，并节省电能。（支持LED闪光灯和氙气闪光灯）

[价格不含闪光灯]

照片存储和上传：

可插TF卡保存照片，最大支持32G TF卡，可保存照片数量> 10万张。 （价格不含TF卡）

也可以通过网络自动把照片传到网站或电脑上观看和保存；多台摄像机可以把照片上传到同一台电脑上，方便管理。

免费提供后台软件，可以安装在Windows/Linux电脑上，支持按日期查询、统计、浏览、照片管理，在同一个网络的其它电脑上或手机上也可以观看和管理照片。

后台软件界面：

（需要手工拷贝到浏览器的地址栏里观看）

二次开发：

1） 提供通讯协议，可以自行开发后台管理软件，或增加照片处理功能；

2） 提供接口范例，可以通过网络控制相机拍照并获取照片；

3） 提供后台软件的源代码，可自行修改升级和补充开发；

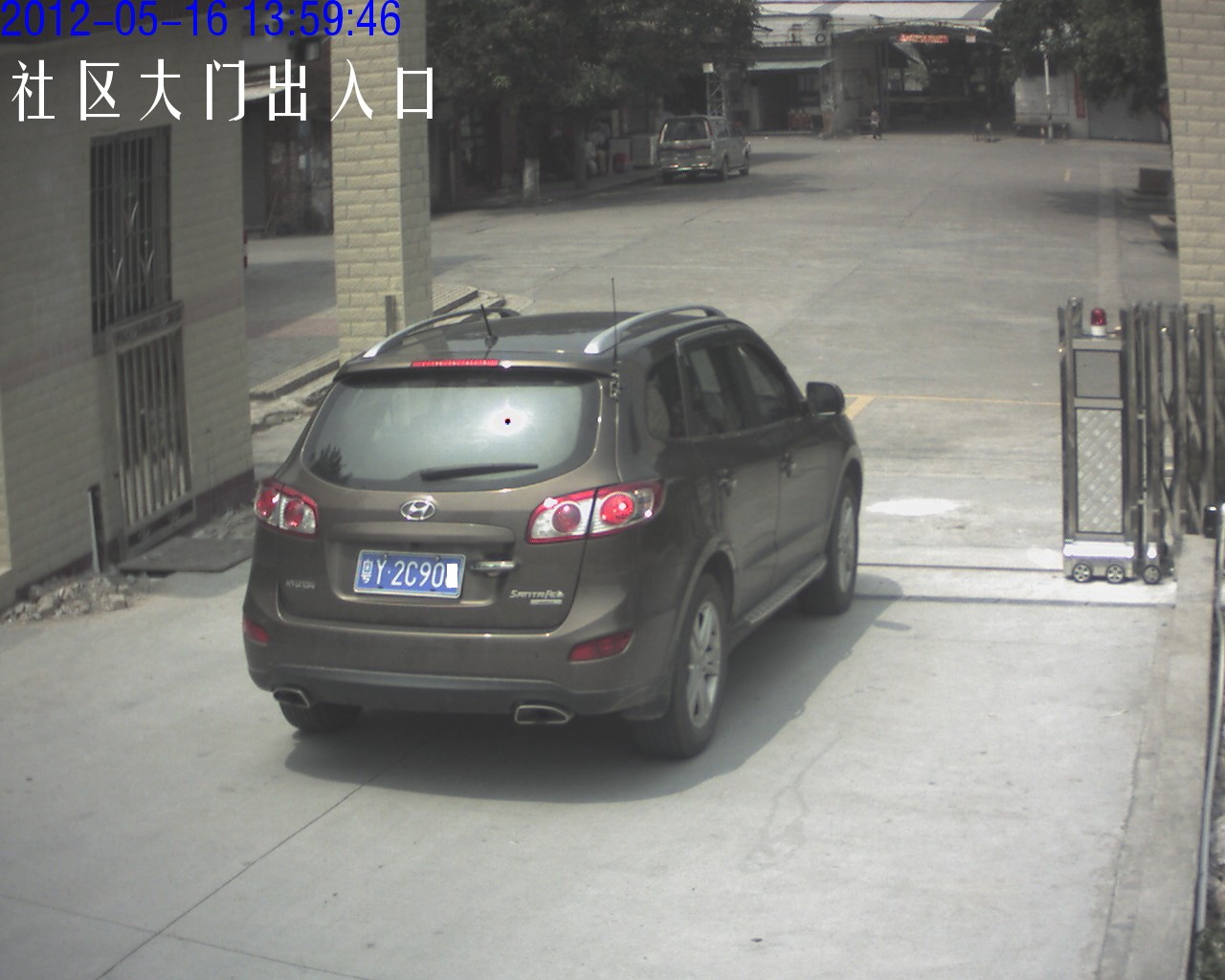

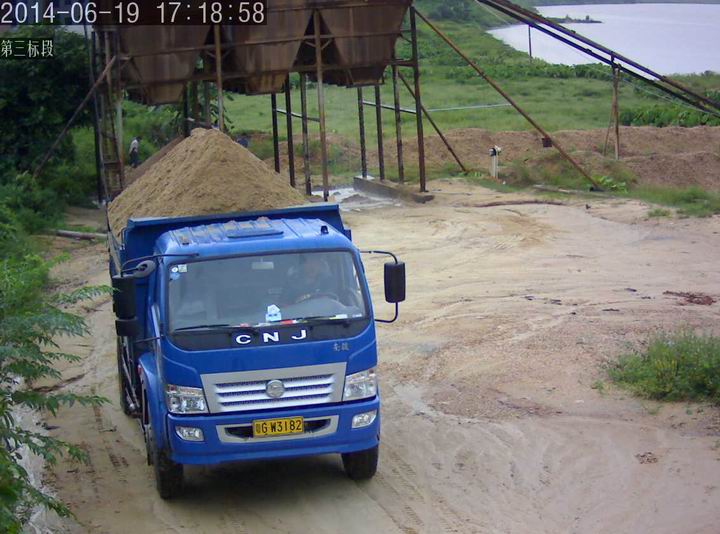

参考样图：

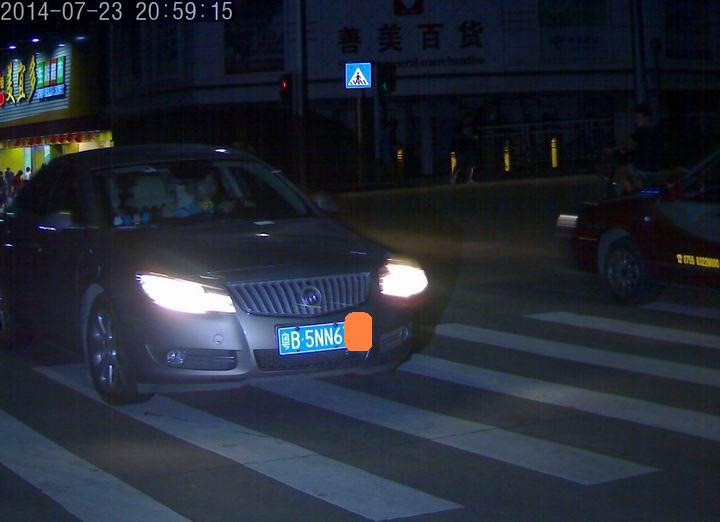

氙气灯补光

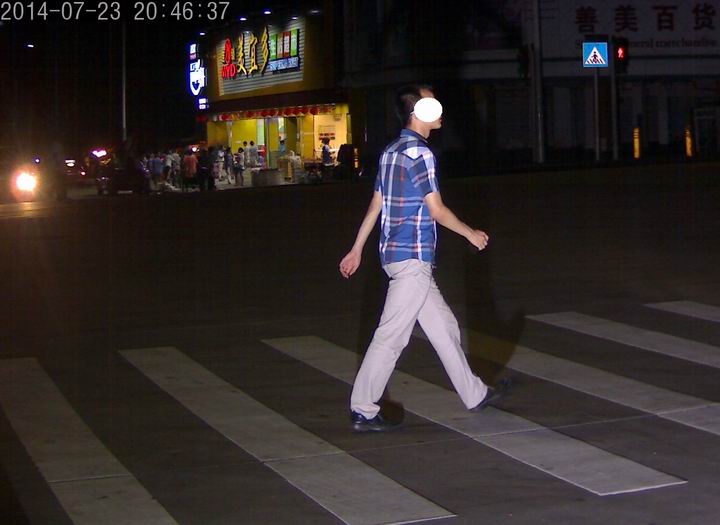

led灯补光

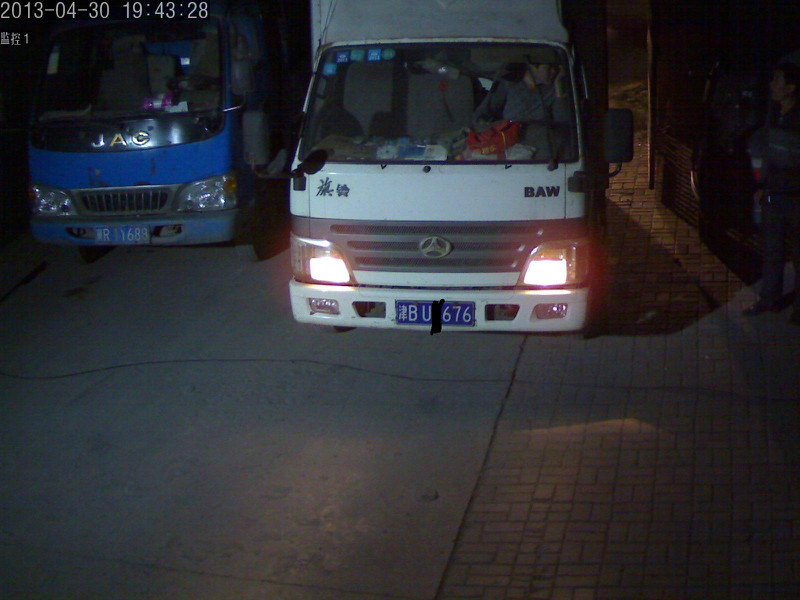

氙气灯补光

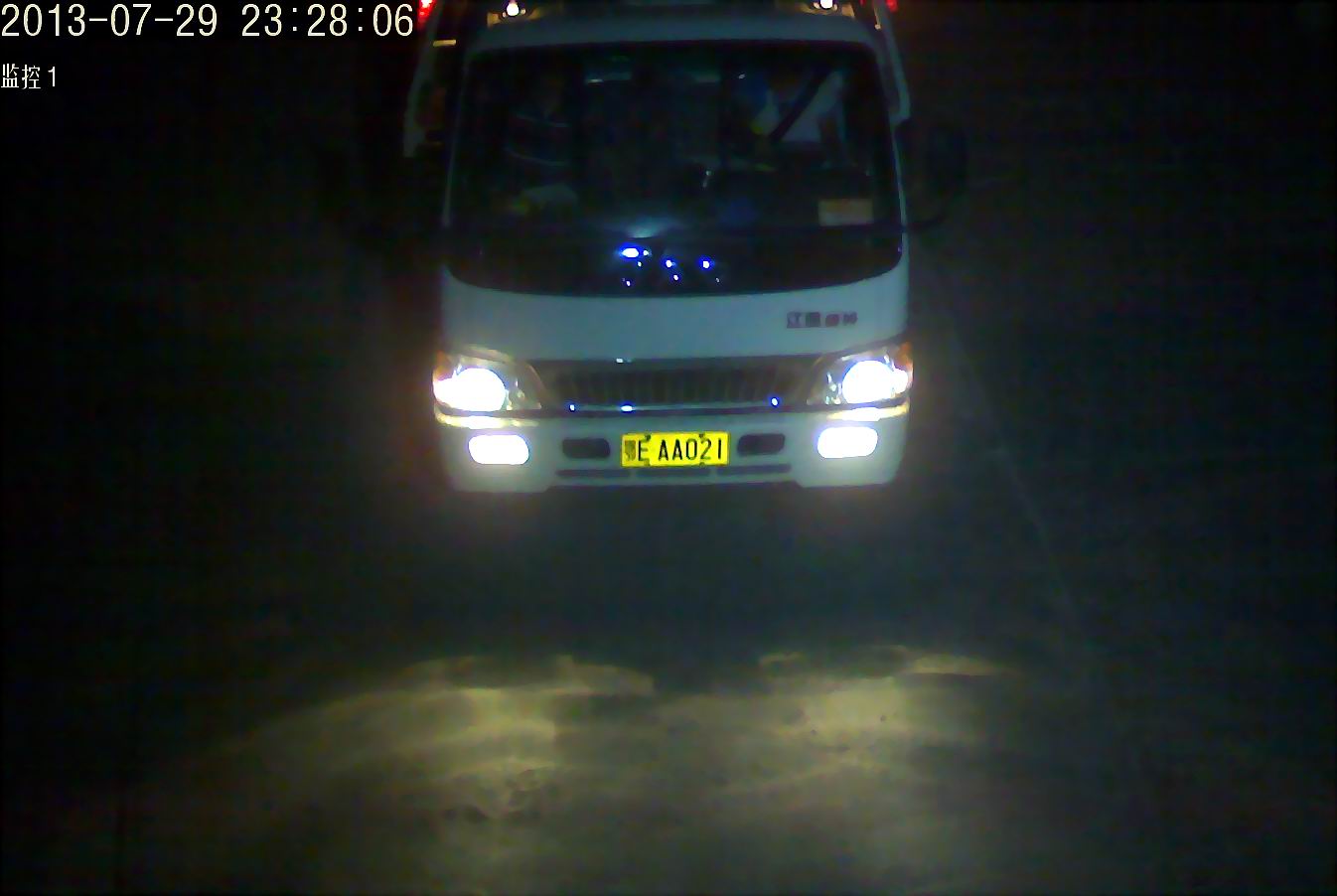

LED灯补光

配置清单：
