| ■ 产品概述 | |||
QL510S视频十字线叠加器模块是一款可以在视频画面上叠加22组十字线（十字丝）的产品，并配套有选择调整键盘。产品按工业标准设计，稳定可靠、使用简单。 同时兼有QL510字符图形叠加功能，用户可以在视频画面上叠加动态字符数据、图形； 内部备有丰富的接口资源，厂家可以接受用户的特殊功能开发定制。
| |||
■ 引脚排列
K5(PIN1—PIN10) | ||
引脚 | 标识 | 说明 |
1 | VIN | 外部视频信号输入。 |
2 | GND | 模拟地。 |
3 | GND | 模拟地。 |
4 | VOUT1 | 字符叠加视频输出1。 |
5 | VOUT2 | 字符叠加视频输出2。 |
6 | RXD | 模块的UART接收端。 |
7 | TXD | 模块的UART发送端。 |
8 | RESET | 厂家备用，内部光电隔离输入端3 |
9 | GND | 电源地。 |
10 | +5V | +5V电源输入端，电流<200MA。 |
AX | 厂家备用，内部光电隔离输入端1 | |
BX | 厂家备用，内部光电隔离输入端2 | |
| ||
K4(PIN20—PIN11) | ||
VBAT | 厂家备用，实时时钟备用电池正极“+”引脚。 | |
20 | RS2 | RS232数据发送端，内部已有电平转换可直接与标准RS232（DB9）的第2脚连接。 |
19 | RS3 | RS232数据接收端，内部已有电平转换可直接与标准RS232（DB9）的第3脚连接。 |
18 | RS5 | RS232数据地，可直接与标准RS232（DB9）的第5脚连接。 |
17 | B | RS485总线的B端。 |
16 | A | RS485总线的A端。 |
15 | GND | 键盘地。 |
14 | SCK | 键盘引脚。 |
13 | MISO | 键盘引脚。 |
12 | MOSI | 键盘引脚。 |
11 | SS | 键盘引脚。 |
AD1 | 厂家备用，12位ADC9输入脚。或用作其他I/O引脚。 | |
AD0 | 厂家备用，12位ADC8输入脚。或用作其他I/O引脚。 | |
■ 其它备用扩展接口
XZ(PIN1—PIN10) | ||
引脚 | 标识 | 说明 |
1 | +5V | +5V电源输入端。 |
2 | AX | 厂家备用，内部光电信号输入端1，可用于数字信号输入，有无源模拟开关计数输入，信号检测，包括旋转编码器等。 |
3 | BX | 厂家备用，内部光电信号输入端2，可用于数字信号输入，有无源模拟开关计数输入，信号检测，包括旋转编码器等。 |
4 | RS2 | RS232数据发送端，内部已有电平转换可直接与标准RS232（DB9）的第2脚连接。 |
5 | RS3 | RS232数据接收端，内部已有电平转换可直接与标准RS232（DB9）的第3脚连接。 |
6 | RS5 | RS232数据地，可直接与标准RS232（DB9）的第5脚连接。 |
7 | CTROUTE | 厂家备用，内部光电隔离输出NPN三极管E端，可用于输出隔离的控制信号，以控制其它设备。 |
8 | CTROUTC | 厂家备用，内部光电隔离输出NPN三极管C端，可用于输出隔离的控制信号，以控制其它设备。 |
9 | RESET | 厂家备用，内部光电隔离输入端3，可用于数字信号输入，有无源模拟开关计数输入，信号检测等。 |
10 | GND | 公共地。 |
| ||
SUART2(PIN1—PIN3)，厂家备用，第二串口。 | ||
1 | GND | 厂家备用，第二串口地。 |
2 | TXD2 | 厂家备用，第二串口发送端，TTL电平。 |
3 | RXD2 | 厂家备用，第二串口接收端，TTL电平。 |
| ||
POW9(PIN1—PIN2)，三端稳压器直流电源输入连接端。 | ||
1 | GND | 外接直流电源地。 |
2 | 9-24V | 外接直流电源7-24V。电压较高时需要自加散热器。 |
LM7805(PIN1—PIN3)，用户可外接的三端稳压器的连接端，以此提供模块所需的+5V电源 | ||
1 | PIN | 三端稳压器的电源输入引脚7-24V。 |
2 | GND | 三端稳压器的电源地。 |
3 | +5V | 三端稳压器的+5V电源输出引脚。 |
注：三端稳压器可用如LM7805，L7805等。 | ||

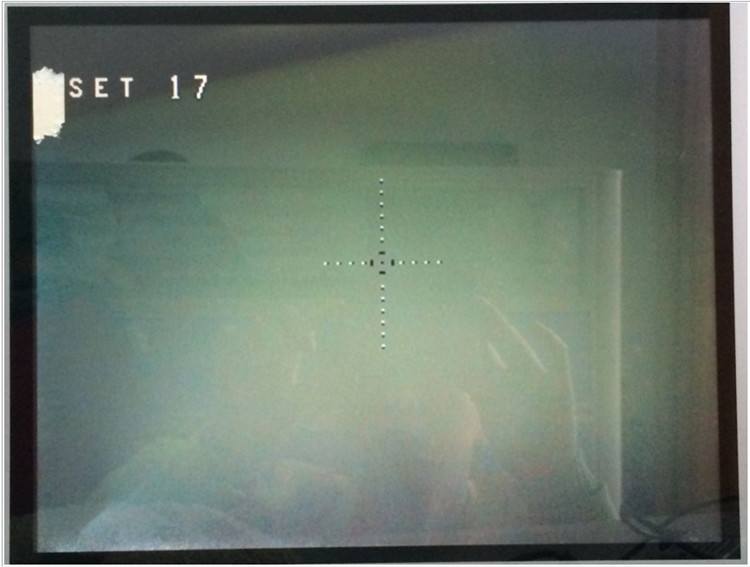

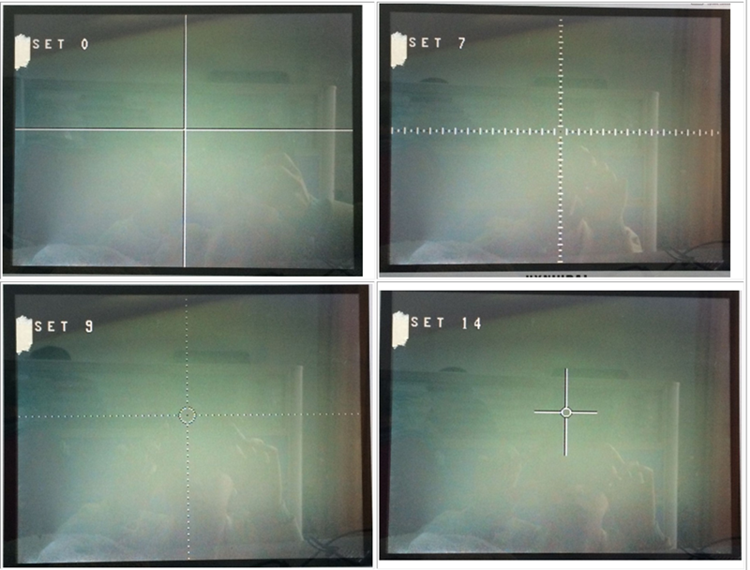

■ 列举5个效果图，实际显示很清晰
■ 用户自行修改十字线时，各组十字线所使用的字符代码参考
0:c1=252;c2=253;c3=254;
1:c1=241;c2=249;c3=250;
2:c1=244;c2=245;c3=246;
3:c1=251;c2=253;c3=254;
4:c1=243;c2=245;c3=246;
5:c1=248;c2=249;c3=250;
6:c1=247;c2=249;c3=250;
7:c1=230;c2=231;c3=232;
8:c0=222;c1=223;c3=224;c2=225;
9:c0=236;c1=237;c3=238;c2=239;
10:c0=218;c1=219;c3=220;c2=221;
11:c1=252;c2=253;c3=254;
12:c1=241;c2=249;c3=250;
13:c1=244;c2=245;c3=246;
14:c1=251;c2=253;c3=254;
15:c1=243;c2=245;c3=246;
16:c1=248;c2=249;c3=250;
17:c1=247;c2=249;c3=250;
18:c1=230;c2=231;c3=232;
19:c0=222;c1=223;c3=224;c2=225;
21:c0=218;c1=219;c3=220;c2=221;
■ 通信协议
QL510提供RS232、RS485及TTL电平的串行控制接口。
波特率1200～115200BPS可自由设置，出厂默认波特率9600BPS
1起始位 + 8数据位 + 1停止位，无校验。用户可修改为其它参数：1200、2400、4800、9600、19200、38400、57600、115200(BPS)。可反复修改，永久保存。
□ 命令解释
D1 D2 D3 D4 …Dn
其中
D1：为起始码，固定为0x5A。
D2：为命令码。
D3：为地址码，有效地址码为1-0xff,0为广播地址。
D4：为后面紧跟的总字节数。
Dn：校验值， Dn值等于0 与 D1～Dn-1的异或值。
① 视频模式选择命令
格式：5AH F0H D3(地址码) 02H D5 Dxor
5AH: 为起始码
F0H: 命令码
D3：为地址码，其数值取决于要访问的设备地址0～FFH,0为广播地址
02H：表示后面紧跟的字节数为2个字节
D5：为视频模式参数，数值范围0～5。
D5=0表示： 设置为PAL模式,内外频自动切换
D5=1表示： 设置为PAL模式,仅使用内频
D5=2表示： 设置为PAL模式,仅使用外频
D5=3表示： 设置为NTSC模式,内外频自动切换
D5=4表示： 设置为NTSC模式,仅使用内频
D5=5表示： 设置为NTSC模式,仅使用外频
Dxor：校验值，其数值等于0与之前所以字节的异或值。
如：Dxor=0^5AH^F0H^D3^02H^D5
举例：视频模式设置为PAL模式,仅使用内频，假设设备地址码为1
则串口发送：5A F0 01 02 01 A8 （左边数据都为16进制）
其中A8=00 ^ 5A ^ F0 ^ 01 ^ 02 ^ 01
② 清屏、清行命令
格式：5AH F1H D3(地址码) 02H D5 Dxor
5AH: 为起始码
F1H: 命令码
D3：为地址码，其数值取决于要访问的设备地址0～FFH,0为广播地址
02H：表示后面紧跟的字节数为2个字节
D5：为视频模式参数，数值0～15表示第1～16行，大于15的数值表示清全屏。
Dxor：校验值，其数值等于0与之前所以字节的异或值。
举例：清全屏，假设设备地址码为1
串口发送：5A F1 01 02 10 B8（左边数据都为16进制）
举例：清第3行，假设设备地址码为1
串口发送：5A F1 01 02 02 AA（左边数据都为16进制）
③ 水平偏移量设置命令
格式：5AH F2H D3(地址码) 02H D5 Dxor
5AH: 为起始码
F2H: 命令码
D3：为地址码，其数值取决于要访问的设备地址0～FFH,0为广播地址
02H：表示后面紧跟的字节数为2个字节
D5：为水平偏移量，数值范围0～63，出厂默认值为48。
Dxor：校验值，其数值等于0与之前所以字节的异或值。
举例：设置水平偏移为48，假设设备地址码为1
串口发送：5A F2 01 02 30 9B（左边数据都为16进制）
④ 垂直偏移设置命令
格式：5AH F3H D3(地址码) 02H D5 Dxor
5AH: 为起始码
F3H: 命令码
D3：为地址码，其数值取决于要访问的设备地址0～FFH,0为广播地址
02H：表示后面紧跟的字节数为2个字节
D5：为水平偏移量，数值范围0～31，出厂默认值为31。
Dxor：校验值，其数值等于0与之前所以字节的异或值。
举例：设置垂直偏移为31，假设设备地址码为1
串口发送：5A F3 01 02 1F B5（左边数据都为16进制）
⑤ 按指定行列位置显示1-30个字符命令
格式：5AH F4H D3(地址码) D4 D5 D6 D7～Dn Dxor
5AH: 为起始码
F4H: 命令码
D3：为地址码，其数值取决于要访问的设备地址0～FFH,0为广播地址
D5：为指定行，数值范围0～15。
D6：为指定列，数值范围0～29。
D4：表示后面紧跟的字节数,包括D5一个字节、D6一个字节、D7～Dn的n-7+1个字符代码及一个Dxor校验字节。
Dxor：校验值，其数值等于0与之前所以字节的异或值。
举例：从第一行第二列开始显示：字库中的字符代码“07 08 09 ”，假设模块地址码为1
串口发送 ：5A F4 01 06 00 01 07 08 09 AE
⑥ 字符属性命令
格式：5AH F5H D3(地址码) 02H D5 D6 D7 Dxor
5AH: 为起始码
F5H: 命令码
D3：为地址码，其数值取决于要访问的设备地址0～FFH,0为广播地址
04H：表示后面紧跟的字节数为4个字节
D5: 为指定行，数值范围0～15。
D6: 为指定列，数值范围0～29。
D7：字符属性数值，数值范围0～6。
D7=0 原样
D7=1反色
D7=2闪烁
D7=3黑背景
D7=4反色+闪烁
D7=5反色+黑背景
D7=6闪烁+黑背景
Dxor：校验值，其数值等于0与之前所以字节的异或值。
举例：让第一行第二列的字符闪烁，假设设备地址码为1
串口发送 ：5A F5 01 04 00 01 02 A9
⑦ 复位叠加器命令
格式：5AH F6H D3(地址码) 01H Dxor
5AH: 为起始码
F6H: 命令码
D3：为地址码，其数值取决于要访问的设备地址0～FFH,0为广播地址
01H：表示后面紧跟的字节数为1个字节
Dxor：校验值，其数值等于0与之前所以字节的异或值。
举例
串口发送 ：5A F6 01 01 AC 即对地址码为1的叠加器复位
串口发送 ：5A F6 00 01 AC 即对所有的叠加器复位
■ 编程注意事项
⒈ 上电初始化前需要适的延时一般100ms ～ 1000ms。
⒉ 选择合适视频模式
⒊ 设置合适的水平偏移及垂直偏移量。出厂时默认的水平偏移为48，垂直偏移为31。
⒋ 产品出厂时地址码初始多为1，波特率为9600bps,如果有多个模块联网，要先用厂家提供的"QL510字符叠加器测试及字库编辑软件"给每个模块设置不同的地址码,及相同的波特率。
