ZXPD气动薄膜低温角形调节阀概述：
是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧 执行结构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构，材料为铝合金，具有良好的耐低温性。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、流体（如液氧、液氩等）的工艺参数保持在给定值。
ZXPD气动薄膜低温角形调节阀技术参数：
公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
阀座直径dn（mm） | 10 | 12 | 15 | 20 |
额定流量系数 KV | 直 线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 |
额定行程（mm） | 16 | 25 | 40 |
膜片有效面积Ae（cm2） | 280 | 400 | 600 |
固有流量特性 | 直线、等百分比 |
公称压力PN（MPa） | 0.6 |
固有可调比（R） | 50 |
工作温度t（℃） | D0：-60~-100， D1：-100~-200， D2：-200~-250 |
信号范围PN(KPa) | 20~100，40~200，20~60，60~100，80~240 |
允许压差
（MPa） | 不带定位器 | 0.6 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 |
带定位器 | 0.6 | 0.41 | 0.26 |
允许泄漏量 | IV级 VI级 |
气源压力Ps(MPa) | 0.14~0.4
|

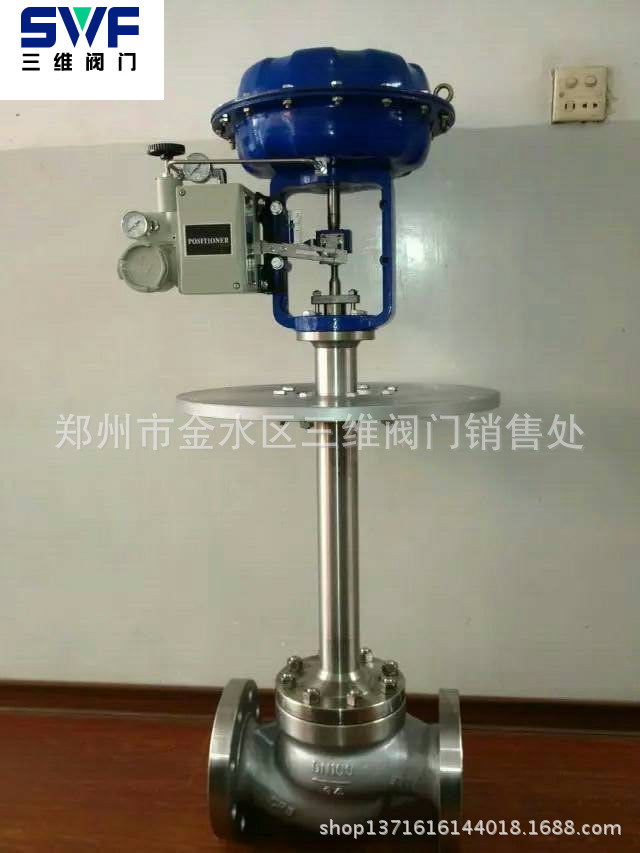

ZXPD气动薄膜低温角形调节阀展示图 ：
