需要客户提供图纸定制， 如果无图纸可以提供 石墨转子与机器连接处的图纸我们会给您设计转子以打到良好的除气除渣效果 。
石墨转子，石墨搅拌器，石墨除气棒
产品描述：液态铝合金精华处理工艺是提高铝合金综合性能的主要手段。在净化处理工艺中，将净化气体和溶剂混合，利用石墨转子的旋转喷吹至铝熔体进行净化处理的方法是目前国际上最为先进的处理方法。石墨转子工作原理为:旋转的转子将吹入铝熔体中的氮气（或氩气）破碎成大量的弥散气泡，并使其分散在金属液中。气泡在熔体中靠气体分压差和表面吸附原理，吸收熔体中的氢，吸附氧化夹渣，并随气泡上升而被带出熔体表面，使熔体得以净化。由于气泡细小弥散，与旋转熔体均匀混合，并随之转动呈螺旋形缓慢上浮，与熔体接触时间长，不会形成连续直线上升产生的气流，从而去除铝熔体中的有害氢，显著提高了净化效果。
1 .材料: 浸渍殊抗氧化处理 中粗颗粒细结构石墨。 石墨原材料指标如下：
Bulk density体积密度 ≥1.75 g/cm3
Electric resistivity 电阻≥8 μ Ω m
Bending strength抗折 ≥17 Mpa
resist compression 抗压 ≥32 Mpa
Ash灰分 ≤0.1 %
Particle 颗粒 ≤ 0.8 MM
2.产品寿命:大约700℃：20-30天以上
大于1000℃: 15-25天 以上 (依据尺寸及操作情况而定)
3.可根据客户图纸加工
4 .适用于铝，合金，锌等铸造工业提纯，除渣，除气，吹料等。
8.典型尺寸
-石墨转子棒: Diameter: 50 - 150mm Length: 500 - 1200mm
-石墨转子头: Diameter: 100 - 300mm
石墨转子在750℃左右的铝熔体内，以转速200r／min～400r／min的情况下连续工作，一般使用寿命要求达到20天以上。我公司生产石墨转子采用中粗颗粒细节构石墨而非石墨电极（中粗颗粒料颗粒度小于0.8mm 电极料颗粒度 4-8mm ， 而且中粗颗粒料的强度是电极料的两倍左右）来制作，石墨品质本身对转子的使用寿命有显著的影响，同时在表面做了浸渍处理抗氧化保护，使用寿命可以延长至20-35天。
石墨转子工作原理：

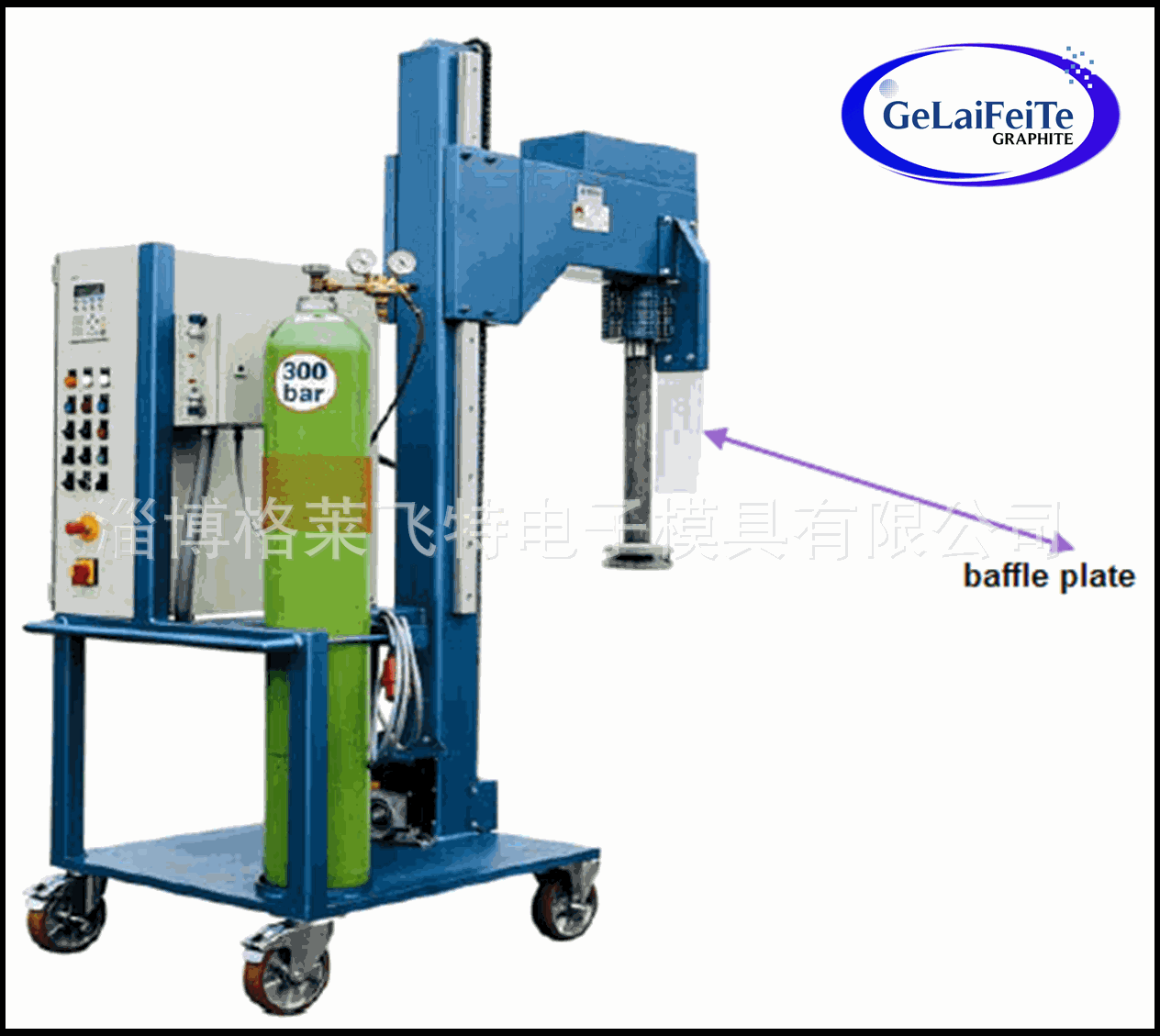

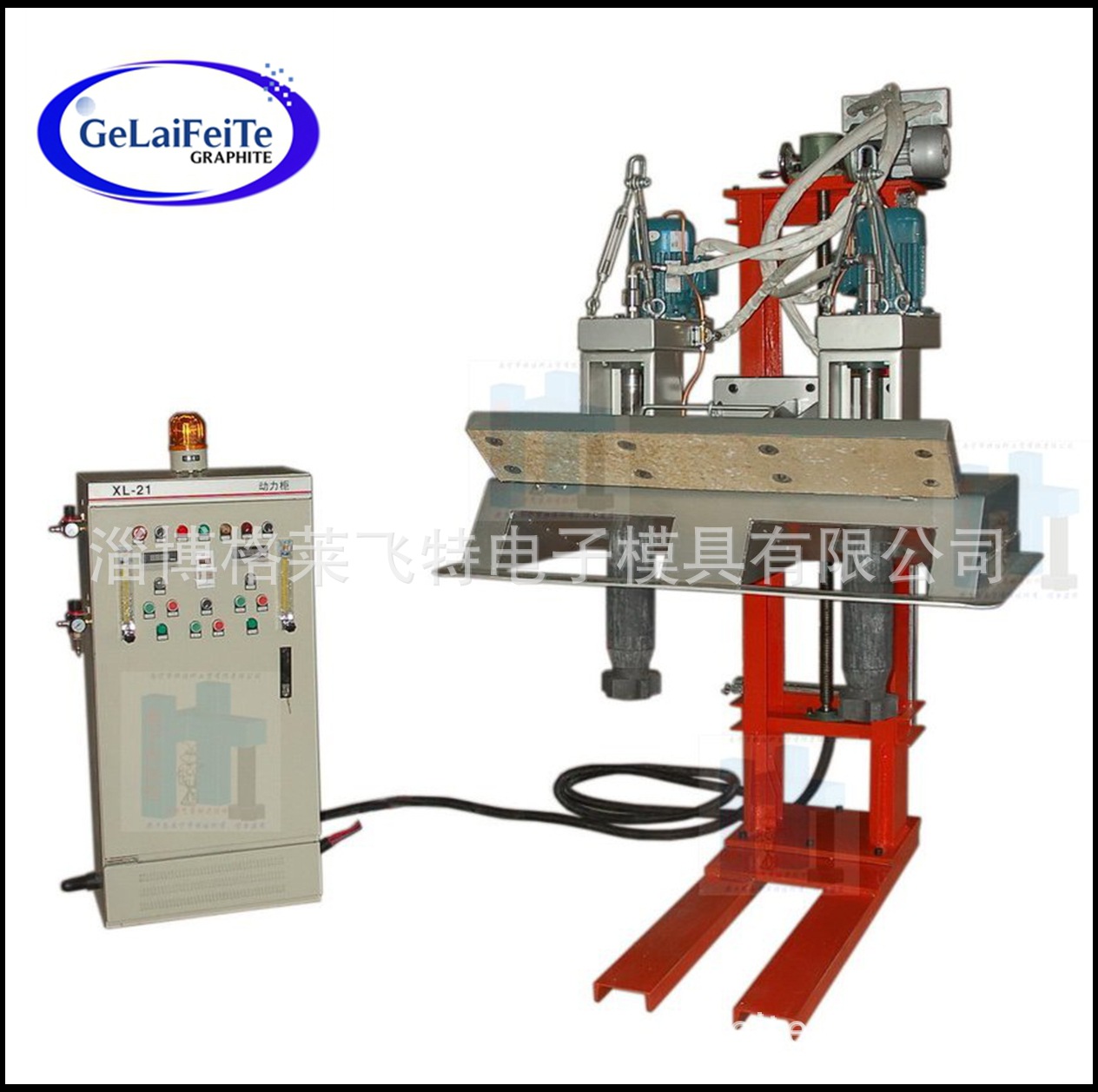

石墨转子由转子杆、喷头两部分组成。传动系统带动石墨转子作旋转运动，氩气或氮气经由转子杆、喷头吹入铝熔体。高速旋转的石墨转子把进入铝熔体的氩气或氮气打散形成很多小气泡，使其分散在金属液中，同时旋转的转子也促使铝熔体内的氢、夹杂物扩散，使之与气泡接触，气泡在熔体中靠气体分压差和表面吸附原理，吸收熔体中的氢，吸附氧化夹渣，并随气泡上升而被带出熔体表面，使熔体得以净化。
石墨转子损坏的主要原因：
高温氧化：石墨的成份主要是碳，石墨在超过600℃的空气条件下发生可见的氧化现象，碳氧化反应的产物是CO和CO2气体，对转子不能起保护作用；一般来说除气箱都不能完全密闭，且大部分箱内腔没有充保护气体保护，石墨转子的氧化不可避免。其氧化的结果使转子轴的轴径逐步变小，直至断裂报废。
铝液冲刷：石墨转子浸入除气箱内的铝液中，一般以200r／min～400r／min的速度旋转并强烈搅动铝液，铝液对转子会产生强烈的冲刷、摩擦。特别是在液面与转子杆接触部位逐渐变细，最后会断裂报废。
传动系统的影响：除气装置传动系统不平稳，特别是与转子的连接不同心，运转过程中转子摇摆，一方面转子与密封塞之间摩擦造成破损；另一方面增大液面的翻滚，转子氧化、冲刷加剧，加快转子的损耗。
使用石墨转子操作技：
1、用前预热：石墨转子在浸入铝液前，在液面上方100mm左右处预热5min～10min，避免急冷对材质的影响；转子浸入液前必须先通入气体；转子在提出液面后才可停止供气，以防止转子喷头的气孔堵塞。
2、隔离空气：在净化箱室内通入氮气或氩气，确保箱室内为正压，隔离外来空气，以防止石墨转子氧化。
3、转子浸入深度：石墨转子浸入铝熔体的合理深度，使强化套露出铝液面80mm左右、浸入液面以下60mm左右，这样能有效增加转子抗氧化损耗和冲刷磨损的时间。
4、传动系统平稳：石墨转子与传动系统是通过连接杆（管）进行连接的，连接杆长期在高温作用下发生变形，或传动设备相关部位发生松动，都会影响到转子的对中性和运行的平稳性，易使石墨转子折断或磕碰产生损坏。
氩气或氮气要纯洁：若管路、接头等部件漏气造成通入铝熔体的氩气或氮气气体不纯洁，会使转子上部严重氧化，甚至使下部的几个转子喷气孔也被氧化，这样会大大缩短转子的使用寿命。
石墨转子经济方面：
对于铝合金铸造厂和铝制品厂而言，很重要的一点就是降低处理成本，在这一方面，我司生产的石墨转子能都带来以下收益。1、降低处理成本2、降低惰性气体的消耗3、降低渣中的含铝量4、降低人工成本5、改善性能，更长的更换周期6、提高可靠性，降低维护成本。
石墨转子的设计及订货：
由于每条铸造或铸轧生产线上所使用的石墨转子规格不尽相同。首先，由客户提供原设计图纸和填写完整的石墨转子使用环境调查单，然后，根据图纸结合石墨转子转速、旋转方向及其与铝液面的相对位置进行技术分析，提出合适的耐冲刷抗氧化处理方案。
附录： 石墨转子旋转喷嘴由高纯度石墨制成，喷嘴的结构除考虑应打散气泡外，还利用搅动铝合金熔体产生的离心力，使熔体进入喷嘴内与水平喷出的气体均匀混合，形成气／液流喷出，增加气泡与铝合金液的接触面积和接触时间，提高除气净化效果。2、石墨转子的转速可以通过变频器调速控制实现无级调节，最高可达700 r／min。石墨转子杆规格为Φ70mm～150 mm，叶轮规格为Φ140mm～350 mm，高纯抗氧化石墨转子具有强度高、耐高温、耐铝流腐蚀等特点。在净化除气过程中，箱内铝合金液表面通入氮气覆盖保护，使石墨转子露出铝合金液的部分处于惰性气体中，防止转子高温氧化，延长转子的使用寿命。3、叶轮外形是流线型，可以减小旋转时的阻力，叶轮与铝合金液间产生的摩擦冲刷力也相对较小。从而使得除气率在50％以上，缩短冶炼时间，降低生产成本。4、表面经特殊抗氧化处理,使用寿命是普通产品的5倍左右,广泛应用于铝合金铸造行业. 5、在铝板铝箔铸造，铝合金轮毂等铝加工行业中使用周期高达20-30天。
