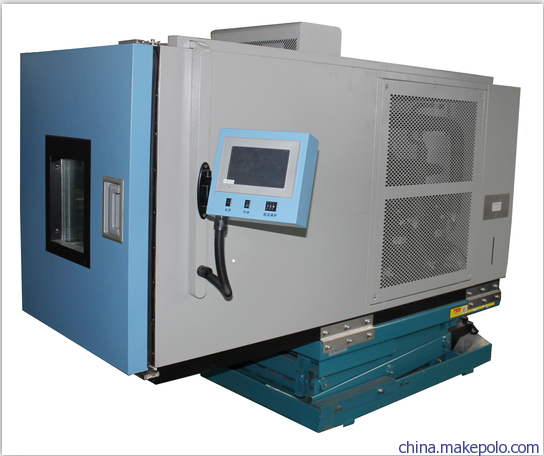

温湿度振动综合试验箱

型号

HDVJ-252

HDVJ-512

HDVJ-010

HDVJ-014

工作室尺寸

W

600

800

1000

1200

D

600

800

1000

1200

H

700

800

1000

1000

三轴振动试验台技术参数

1、温度范围：（0、-20、-40、-70）～+150℃

2、湿度范围：30～98%RH

3、温度均匀度≤±2.0℃

4、温度波动度≤±0.5℃

5、湿度波动:+2-3％RH

6、降温速率：0.7℃～1℃（空载状态下）

7、升温速率：1～3℃（空载状态下）

8、振动类型：电磁式振动

9、振动频率：2～（100 HZ、200HZ、400HZ、500HZ）

10、振幅：0-5mm

11、振动加速度：0-20Gg

三轴振动试验台概要：

ES系列振动试验机在实验室条件下模拟振动环境，测试各种振动试验应用领域中的冲击强度和可靠性。在实验室借助振动试验系统可以模拟再现正弦、随机、共振驻留、典型冲击和道路仿真等模式。对于产品的质量保证、新品研发都是必不可少的。

三轴振动试验台产品特色：

悬挂系统与直线运动导向，承载能力强，导向性能好稳定度高

中心负载气囊静刚度大，动刚度小，承载能力强振幅增大瞬时动态表现绝佳

高效率DCLASS功率转换，3-Sigma峰值电流，提供最优化的功率消耗和最小的谐波失真

快速自检诊断及连锁保护，安全可靠度高

气囊隔离减震装置使振动机无需专用地基，完美再现振动波形及减小振动传输

提供水平及垂直扩展平台不同运用

控制器的选用搭配提供最简易操控

高低温振动综合试验设备结构特点：

1. 主体部分：主体外壳采用优质A3钢板并且经过喷塑处理，内胆采用SUS高级不锈钢镜面

板保温介质为超细玻璃棉。

2. 循环方式：顶部离心风叶送风，底部回风。

3. 门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。

4. 采用无反作用门把手，操作更容易。

5. 观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜（可清楚观察试验过程）

6. 引线孔(机器左侧)可外接测试电源线或信号线使用(直径50mm)。

7. 工作室下方装有可供振动台体移出移进的导轨（在不进行振动试验时移出振动台体）

8. 振动台面与工作室低部连接密封采用多层环氧树脂与耐高温硅橡胶相间式接插连接（以便密封）。

9. 加热系统选用翅片式不锈钢加热器，加热芯为远红外镍络合金丝。

10. 两套系统分别独立控制，相互不干扰。

11. 送风循环系统祥明电机（低噪音）,多翼式离心风轮,单循环。

制冷系统：

1. 制冷机采用法国原装“泰康”全封闭压缩机。

2. 冷冻系统采用单元或二元式低温回路系统设计。

3. 美国“艾高”干燥过滤器，台湾“冠亚”油分离器，意大利“卡士妥”电磁阀

4. 采用多翼式送风机强力送风循环，避免任何死角，可使测试区域内温湿度分布均匀。

5. 风路循环出风回风设计，风压风速均符合测试标准，并可使开门瞬间温湿度回稳时间快。

6. 升温、降温、加湿系统完全独立可提高效率，降低测试成本，增长寿命，减低故障率。

控制系统

液晶触摸屏控制器，温度程序自动控制配有RS232等通讯接
