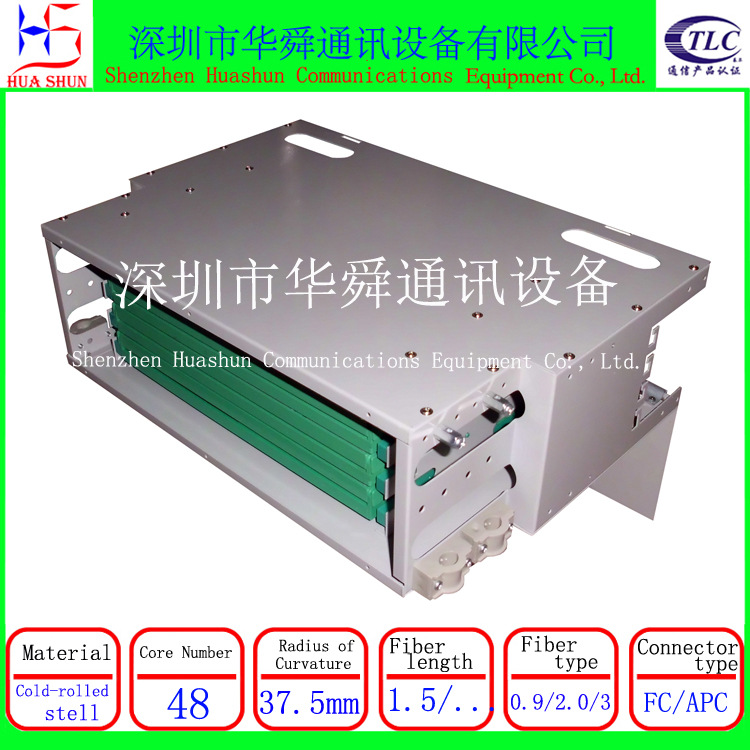

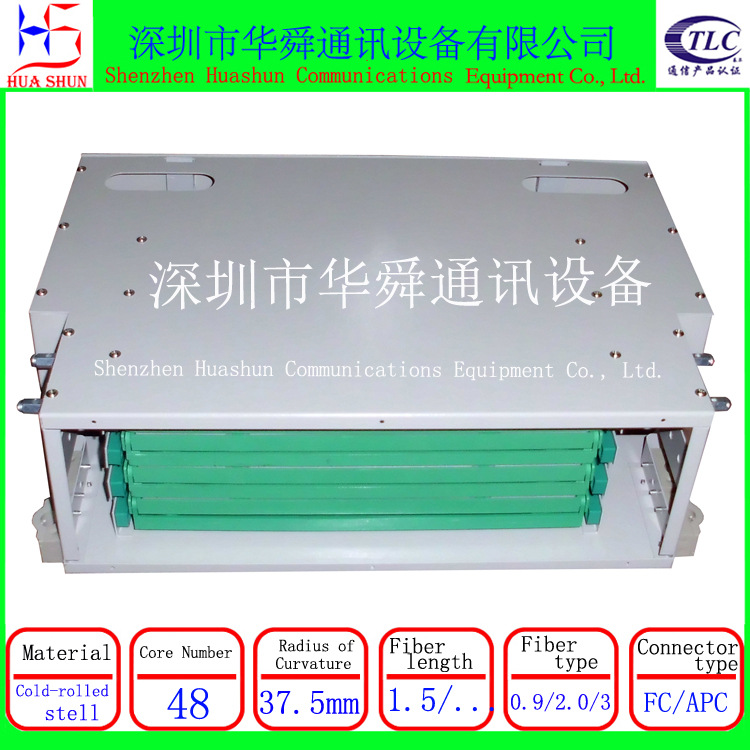

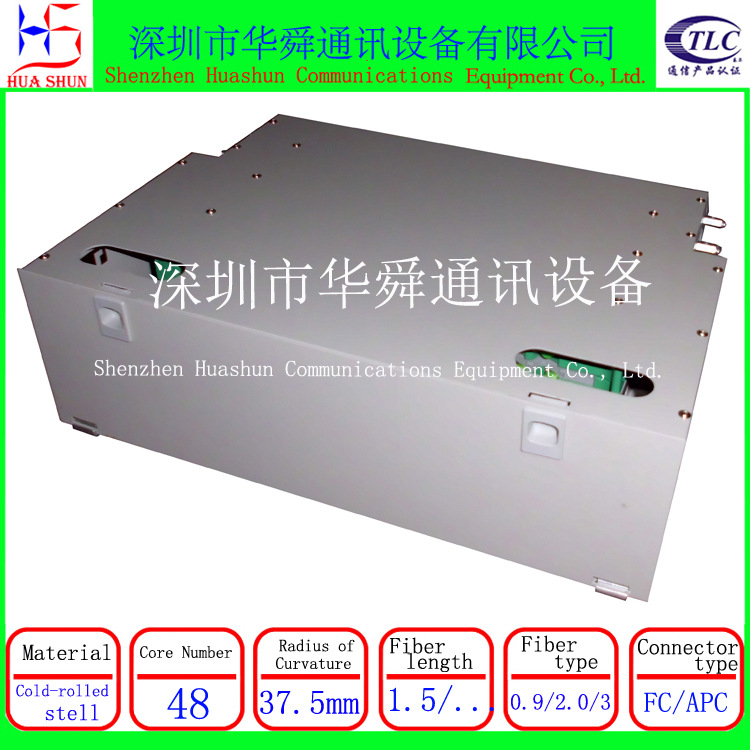

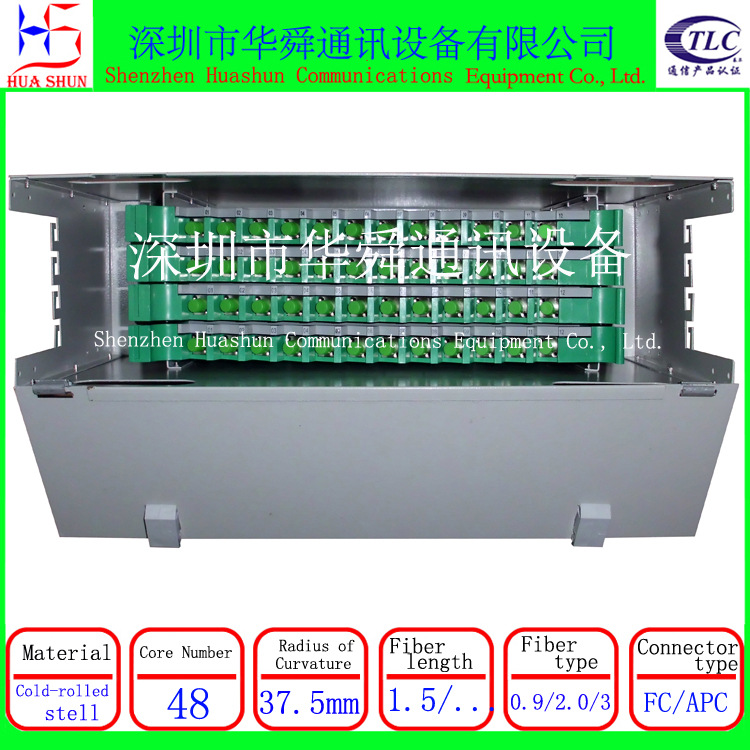

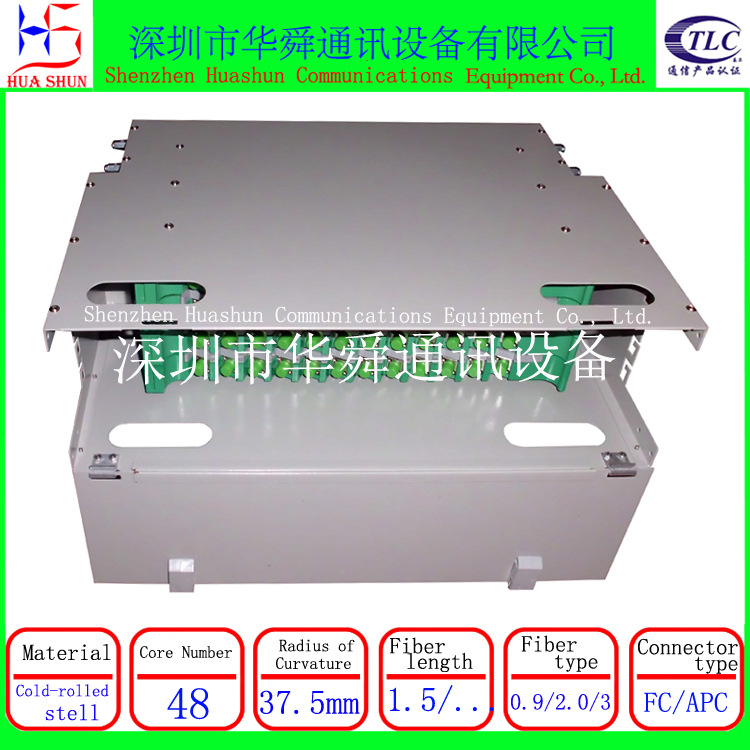

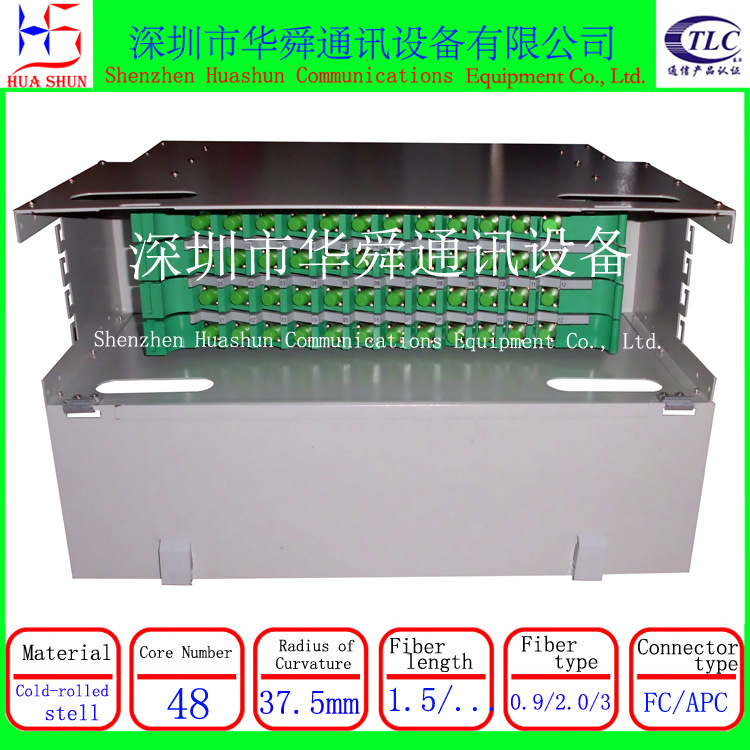

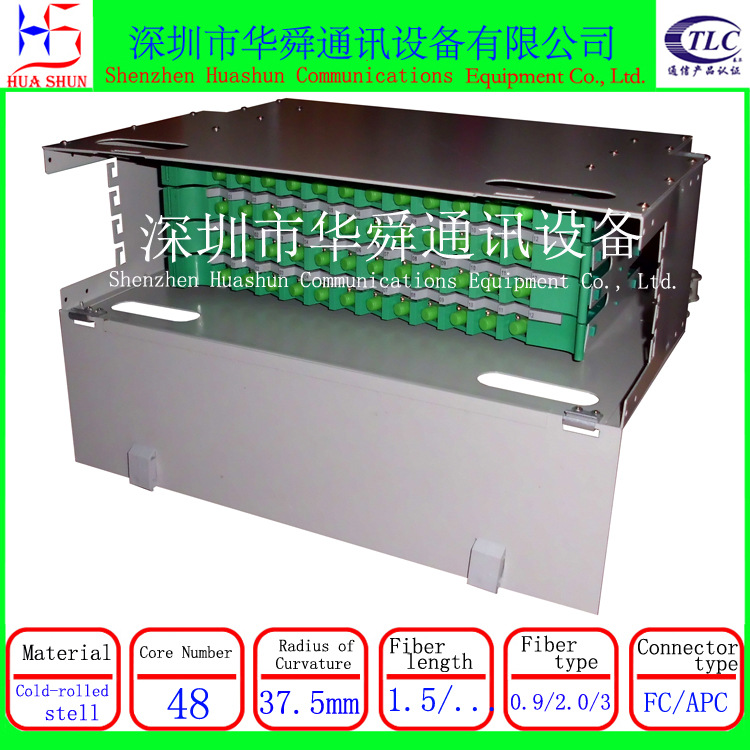

48芯光纤配线架ODF架

可选用纤盘：电信级单模SC或FC 12芯一体化纤盘

可配4个12芯FC纤盘或SC纤盘

规格

外形 规格（高×宽×深）mm


尺寸：可熔配48芯 132×483×290 3U

重量：7.0KG

配件：机柜专用螺丝4颗，光纤热缩管24根，光纤套管1段

ODF箱作为光缆线路的终端设备应具有4项基本功能。

①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②熔接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

1） 产品类型：（12芯、24芯、48芯、72芯、96芯、144芯）ODF单元箱

2） 规格：19〞标准安装

3） 材质：壳体采用厚度1.0mm冷扎板制成,环氧静电喷塑，外形美观，使用方便

4） 颜色：灰色；

5） 使用条件

①工作温度：-10°C~+40°C
②贮存温度：-25°C~+55°C
③相对湿度：≤85%（+30°C ）
④大气压力：70Kpa~106Kpa

6）光电性能

①标称工作波长：850nm、1310nm 、1550nm
②插入损耗：≤0.5dB
③回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
④抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
⑤绝缘电阻：≥1000MΩ/500V(DC)
⑥寿命：≥1000次
⑦收容盘光纤弯曲半径：≥40mm]

7）机械性能

①塑料件燃烧性能符合GB51697-85的规定。

②光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm

③光缆进入机箱，曲率半径大于光缆直径的15倍

④壳体采用厚度1.0mm冷扎板制成,环氧静电喷塑，外形美观，使用方便

8）功能

①具有光缆固定和保护功能

②具有光缆终接功能

③调线功能

④光缆纤芯和尾纤的保护功能

9）应用范围

适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
