压力传感器DP系列

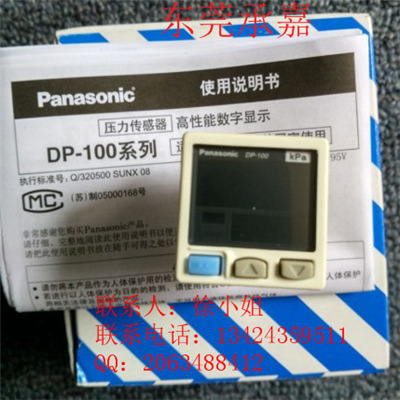

DP-101 正负压

DP-102 高压用

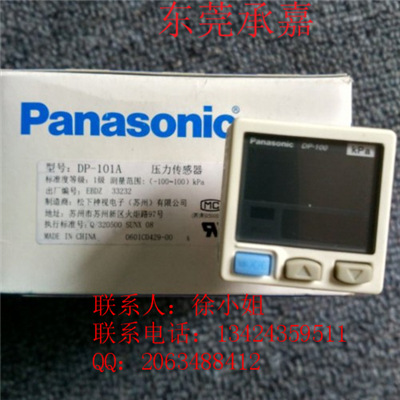

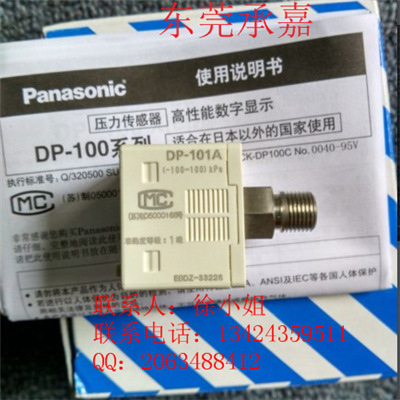

DP-101A

DP-102A 多功能型

双画面三色显示，操作简单！

※1

※2

※3

※1※2※3

EMC指令

Recognition认证

认证获得 (仅限DP-101(A)/102(A))

2013年10月 中国用版本升级 ※

※ 从2013年10月生产部分开始切换。

2013年5月 操作性能不变，通过4大版本升级使产品更易用 ※

• "更清晰可见"提高了数字显示屏的可视性
• "用于模拟输出的长距离传输"高功能型中新增了模拟电流输出
• "减少对环境的影响"功耗降低14%(通常时)
• "进一步加强了输出电路" 晶体管输出电路中配备了反接保护电路

※ 从2013年5月生产的产品开始依次进行替换。详细请询问各销售分公司。

特点

"更清晰可见"提高了数字显示屏的可视性

通过数字显示屏的改进，拓宽了视角且更清晰可见。 此外，扩大了显示压力范围和设定压力范围。

"用于模拟输出的长距离传输"高功能型中新增了模拟电流输出

模拟输出不仅配备了电压输出，还配备了电流输出，可根据用途进行选择。

"减少对环境的影响"功耗降低14%(通常时)

通过低功耗DP-100系列的电路的改进，其通常时的功耗降低了14%。 ECO-FULL时显示屏熄灭，与通常时相比最大降低50%的功耗，ECO-STD时降低显示屏的亮度，与通常时相比最大降低30%的功耗。

"进一步加强了输出电路" 晶体管输出电路中配备了反接保护电路

防止因误配线导致的故障。

可同时显示“当前值”和“基准值”、直接设定基准值

□30mm的紧凑机身配备双画面显示功能。可同时确认当前值和基准值，无需切换画面模式即可顺利确认、设定基准值。在基准值设定过程中也可进行ON/OFF动作，可以像旋钮式传感器那样进行设定。当然，还装备锁定功能。

3色显示(红、绿、橙)

主显示屏与输出的ON/OFF动作联动，使颜色变化，而且设定中颜色也可变化。容易掌握传感器的状况，减少操作错误。

易读的数字显示

采用12段字母数字显示。英数字的辨识性得到提高。

减少工时、人为错误的复制功能

通过将传感器逐台安装到主传感器上，可通过数据通信复制主传感器的设定内容。对多个传感器进行相同设定时，可防止设定错误导致的故障，在变更装置的设计时，只需对作业指示书进行少许变更即可。

可复制设定内容。 注) 无法从新版本(Ver.2)向旧版本进行复制。  可从旧版本向新版本(Ver.2)进行复制。

优势1：消减工时！ 传感器的设定时间大幅缩短！ 可通过数据通信将主传感器的设定内容进行连续复制！ 第2条生产线之后仅需复制时间即可。

优势2：减少人为错误！
��9��9对多个传感器进行相同设定时，可防止设定错误导致的故障！
��9��9在变更装置的设计时，只需对作业指示书进行少许变更即可！

传感器的设定操作模式对应使用频率的3层结构

日常进行的操作设定使用“RUN模式”、基本设定使用“菜单设定模式”、高级功能使用“PRO模式”，根据设定内容的等级加以明确区分。设定操作简单易懂。

RUN模式 可在基准值调整、锁定等动作中进行操作。

菜单设定模式 可进行输出模式设定、NO/NC切换等基本设定。

PRO模式 可进行应差调整、复制功能等高级功能设定。

设定中显示橙色

RUN状态下显示绿色/红色，设定中显示橙色、传感器的状态清晰可见。

RUN状态 [RUN模式] 输出ON/OFF下显示为红色或绿色

设定中 [菜单设定中][PRO模式] 设定中为橙色

使用方便的初始设定

压力传感器的使用频率最多的用途设置为初始设定。低压型使用与吸附确认、高压型适用于总压确认。减轻传感器设定的作业。

按键舒适

触感优良的按键，设定时流畅舒适。



重置功能

在传感器设定困难的场合，迅速回复初始状态。

所有机型齐备连成压型

无需按正压、负压选择传感器，可减少登录编号。

实现高精度传感 [低压型]

低压型实现了分辨率 1/2,000的0.1kPa单位显示、反应时间 2.5ms(最多5,000ms可变)、温度特性±0.5%F.S.、重复精度 ±0.1%F.S.和高精度检测。


分辨率 ： 1／2,000
反应时间 ： 2.5ms
温度特性 ： ±0.5%F.S.
重复精度 ： ±0.1%F.S.



配备独立双路和三路输出模式 [标准型]

配备两路独立的比较输出，可分别选择传感模式。有两路比较输出，可将其中1路用作警报输出。 还可使不用的输出无效。

吸附用途中，还可确认真空破坏！

确认总压力时，可输出总压力警报！

配备独立双路和三路输出模式

1.EASY模式 可进行比较输出ON/OFF控制的模式。 (注1)：应差可固定为8级。 (注2)： 比较输出1时辅显示屏显示"P-1"、比较输出2时辅显示屏显示"P-2"。

2.应差模式 任意设定比较输出的应差，进行ON/OFF控制的模式。 (注1)： 比较输出1时辅显示屏显示"Hi-1"、"Lo-1"、比较输出2时辅显示屏显示"Hi-2"、"Lo-2"。

3.窗式比较模式 在设定范围内的压力下使比较输出ON或OFF的模式。 (注1)： 应差可固定为8级。 (注2)：比较输出1时辅显示屏显示"Hi-1"、"Lo-1"、比较输出2时辅显示屏显示"Hi-2"、"Lo-2"。
