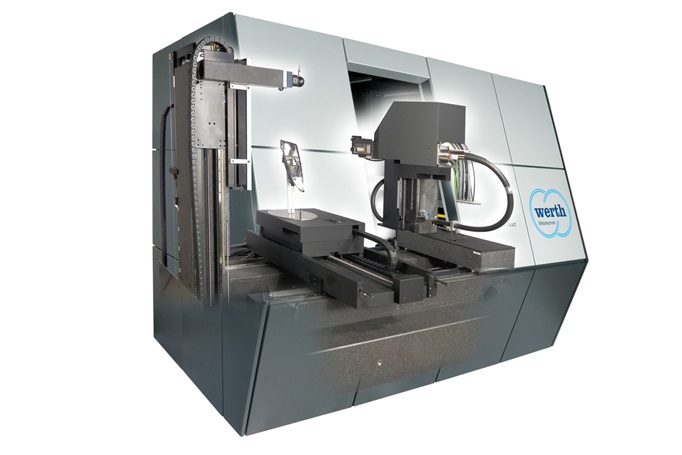

Dantsin-Werth全球家将X射线扫描成像技术整合到三坐标测量系统，实现产品无损可视化准确测量，并可选配光学、光纤、探针、激光扫描等多种传感器。对工件内外部所有结构尺寸全面的高精密测量，同时可实现工件材质的缺陷分析。可对塑料、陶瓷、复合材料、金属等多种材质制成的产品进行无损尺寸测量和装配评估等。压缩测量周期的同时，保证了高品质的要求。此机荣获2005年度欧洲模具设计金奖。
Tomo测量机主要特点：
◆ 全球首家将X射线断层扫描成像技术整合到三坐标测量系统，实现复杂部件高精度内外尺寸全面测量
◆ 可选配第二个Z轴，配置其他传感器（光学、探 针、光纤、激光等）
◆ Werth公司专利技术复合式传感器技术，进一步保证 CT测量数据更准确
◆ 坚固的花岗岩基座，保证机器具有高稳定性
◆ 高精密机械轴承技术及线性导轨系统，确保实现最 高精度的测量
◆ 无论从设计还是结构，测量机完全满足并超出X射线使用安全标准
◆ 基于Werth公司优异的图形处理及3D重构技术，测量速度更快
◆ Werth公司专利技术的X射线传感器独立校准系统
◆ Werth公司专利技术的栅格断层扫描技术：
精密测量微小部件
扫描更大尺寸工件，提高分辨率
扩展测量范围
◆ 测量软件可快速3D重构，也可进行2D测量
◆ 测量工件内部尺寸的同时，也可实现材质缺陷分析
◆ 选用全球广泛应用的WinWerth软件 (德国国家计量院PTB长度标准认证) ，界面友好，操作简单
◆ 可使用最佳拟合Bestfit及公差拟合Tolerancefit软件进行轮廓匹配分析及三维CAD工件公差比对
◆ 广泛应用于复杂尺寸测量，首件评估，逆向工程，质量控制等
应用领域: 模具行业、逆向工程、汽车行业、航空航天、精密机械加工、船舶等
技术参数：
型 号 | TomoScope | TomoCheck | TomoScope HV Compact | TomoScope HV |
最大测量工件尺寸(直径) | 90mm | 90mm | 350mm | 350mm |
最大测量高度 | 200mm | 200mm | 350mm | 500mm |
最大允许误差 (用CT传感器) | (4,5+L/75) µm | (1,5+L/500) µm | (4,5+L/75) µm | (4,5+L/75) µm |
最大允许误差(E1:单轴精度) | (2,5+L/120) µm | (0,5+L/900)µm | (2,5+L/120) µm | (2,5+L/120) µm |
(E2:平面精度) | (2,9+L/100) µm | (0,7+L/600) µm | (2,9+L/100) µm | (2,9+L/100) µm |
(E3:空间精度) | (4,5+L/75) µm | (1,5+L/500) µm | (4,5+L/75) µm | (4,5+L/75) µm |
X射线源 | 130kV(150,190kV可选) | 130kV | 225kV | 225kV(450kV可选) |
X射线探测器像素 | 1024x1024 | 1024x1024 | 1024x1024 | 2048x2048 |
X射线探测器尺寸 | 50x50mm | 50x50mm | 200x200mm | 400x400mm |
分辨率 | 0.1µm | 0.1/0.01µm | 0.1µm | 0.1µm |
定位速度 | 150mm/s | 60mm/s | 150mm/s | 150mm/s |
加速度 | 300mm/s2 | 250 mm/s2 | 350 mm/s2 | 350 mm/s2 |
工作台承重 | 2kg | 10kg | 40kg | 40kg |
电源 | 230V +/-10% | 3x400V/N/PE | 3x400V/N/PE | 3x400V/N/PE |
气压 | 7-10bar | 7-10bar | 7-10bar | 7-10bar |
仪器自重 | 3000kg | 6000kg | 8500kg | 11000kg |
2). Temp: 20℃±2k, △=1K/h m≤2kg
