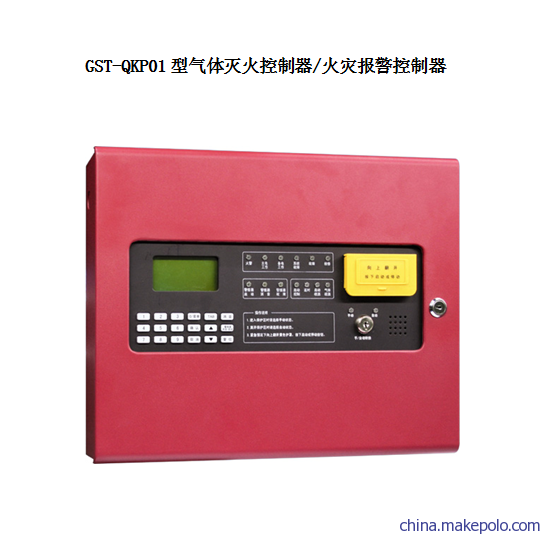

GST-QKP01气体灭火控制器 /火灾报警控制器（简称为GST-QKP01）是海湾公司为适应工程设计的需要而开发的。GST-QKP01具有火灾探测报警和气体灭火控制双重功能，可配接各种编码火灾探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块，实现1个防火区的火灾报警和气体灭火控制。

GST-QKP01满足GB 4717-2005 《火灾报警控制器》和GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。GST-QKP01具有以下特点：

² 配置灵活、可靠性高

² 功能强、控制方式灵活

² 窗口化、汉字菜单式显示界面

² 模块式开关电源

GST-QKP01并且具有火灾探测及报警功能；能控制实现气体灭火设备的启动喷洒；GST-QKP01收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间；并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能；延时启动的延时时间在0～30秒连续可调；具有停动功能；具有手自动转换功能；自身带有备电，在主电缺失时可自动进入备电运行状态，能给备电充电并有备电保护功能；具有信息记录、查询功能，可保存最后的999条记录。

（1）  工作电压：交流AC220V 50/60Hz ，允许电压变化范围 AC187V～AC242V；

（2）  功耗：监视状态功耗≤20W；最大功耗≤120W；

（3）  备用电源：2个DC12V/7Ah密封铅电池；

（4）  气体喷洒输出：DC24V/2A，脉冲方式/持续方式，可调；

（5）  辅助24V电源输出：最大0.6A；

（6）  电池充电电流：最大300mA；

（7）  液晶屏规格：128×64点，可同屏显示32个汉字信息；

（8）  容量

可带1个区的气体灭火设备，实现对1个防护区的保护。其中所带设备及数量如下：

ü    电磁阀：1个，额定电压DC24V,最大电流2A；

ü    压力开关：1个，常开触点，动作时闭合；

ü    区域讯响器：1～5个，编码地址范围1～10；

ü    气体喷洒指示灯：1～5个，编码地址范围11～20；

ü    紧急启/停按钮和手自动转换开关：共1～10个，编码地址范围21～30；

ü    输出模块：1～3个，编码地址范围31～40；

ü    点型感烟探测器：1～20个，编码地址范围41～60；

ü    其它探测器（如感温、火焰等）：1～20个，编码地址范围61～80；

ü    手动报警按钮：1～10个，编码地址范围81～90；

ü    声光警报器：1～2个，非编码。

（9）  线制

（10） 使用环境

ü    工作温度：-10℃~50℃

ü    相对湿度≤95%，不凝露

（11） 外形尺寸：长413mm×宽330mm×厚97mm。

壁挂安装于防护区门口，支持上进线方式。

其中：

ü    L、G、N：交流220V接线端子。

ü    A1、B1/A2、B2：与火灾报警控制器（联动型）相连的通讯总线端子。

ü    R1、R2：喷洒指示输出端子，常开触点，压力开关动作时闭合。

ü    F1、F2：故障输出端子，常开触点，有故障时闭合。

ü    S+、S-：声光驱动输出端子，接非编码声光警报器；有火警动作时启动输出DC24V信号。

ü    Z1、Z2：总线输出端子，连接编码探测器、手动报警按钮、紧急启/停按钮、区域讯响器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。

ü    ＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如区域讯响器、气体喷洒指示灯和输出模块供电。

ü    DC+、DC-：电磁阀的驱动信号输出端子，通常该端子间输出电压小于DC0.7V，启动时输出DC24V电压且最大2A的信号。终端匹配电阻为4.7kΩ/0.25W。

YK1、YK2：气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。
