网络型开关量采集模拟量采集 多功能采集模块概述：

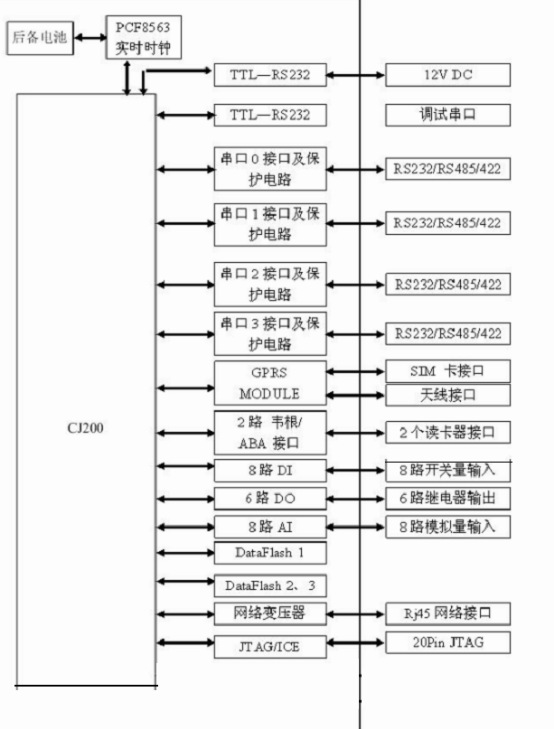

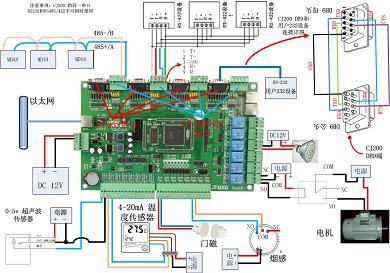

本产品广泛应用在环境动力监控系统中,集成四串口服务器（同时兼容RS-485/422和RS-232）功能，8路DI，8路AI，6路DO等。4个串口之间完全隔离，互相之间不会造成影响，采用防雷和光电隔离技术，整个设备稳定可靠。网络端向上提供标准的10/100M自适应以太网，接口有用丰富的指示灯，方便查看各种运行状态。
网络型开关量采集模拟量采集 多功能采集模块特点：
→采用ARM9处理器+RTOS，具有更强大的实时处理能力；
→采用TCP Server ,TCP Client、UDP、虚拟串口、点对点连接等五种操作模式；
→用户基于网络的软件，不需要做任何修改就可以与CJ200通讯；
→通过安装我们免费提供的虚拟串口软件，用户基于串口软件不需要修改就可以与CJ200通讯；
→对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件；
→通过浏览器、设置软件或设置动态库进行参数修改设置；
→低功耗设计，无需散热装置；
→看门狗设计，稳定性高；
→电源具有过流过压保护和防反接功能。
网络型开关量采集模拟量采集 多功能采集模块技术参数：
系统 | CPU | AT91RM9200(ARM9) （180MHz） |
SDRAM | 32MB |
DATA Flash | 2M |
LAN | 速率 | 10/100Mbps自适应 |
接口 | RJ45 |
保护 | 防雷：8/20μs ，2KV，2KA |
串口 | 串口数量/串口协议 | 4个RS-232/485/422，数据收发采用DMA方式 |
保护 | 防雷：每线600W保护 |
串口通讯参数 | 效验 | None，Even，Odd，Space，Mark |
数据位 | 6，7，8 |
停止位 | 1，2 |
流量控制 | RTS/CTS，XON/XOFF，None |
速率 | 300bps至115200bps |
数字量输入 | 路数 | 8路 |
接点类型 | 干接点，可接电压小于100V |
保护 | 隔离 1KV |
模拟量输入 | 路数 | 8路 |
精度 | 12位 |
测量范围 | 测量电压0-5V，测量电流4-20mA |
保护 | 隔离1KV |
数字量输出 | 路数 | 6路，C型干接点 |
触点容量 | 10A/250VAC 10A/30VAC |
读卡器 | 读卡器接口 | 两路Wiegand接口 |
电源供电 | 12V |
防护 | 防静电 |
软件特点 | 协议 | ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS |
操作模式 | TCP Server，TCP Client，UDP，虚拟串口，点对点连接 |
设置 | C2000设置程序、Web浏览器、设置动态库、串口设置 |
提供软件 | 虚拟串口软件\C2000设置程序\串口调试工具\网络测试程序\EDSockServer.OCX,EDSockServer.DLL\设置动态库以及VB\VC\BC\Delphi的示例代码 |
驱动支持 | Windows 98/ME/2000/XP/2003/Vista/Windows7 32位 |
电源需求 | 电源电压 | 12~24V |
电源电流 | 600mA@12VDC |
CJ200其他参数 | 尺寸 | 26.3*16.4cm |
操作温度、湿度 | -25℃ ~85℃，5~95%RH，不凝露 |
储存温度、湿度 | -60℃~125℃，5~95%RH，不凝露 |
IO采集间隔 | 100ms |
