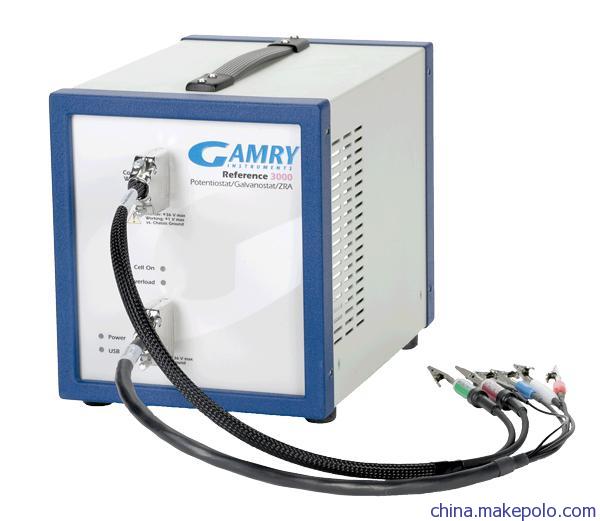

美国Gamry公司Reference 3000电化学工作站主要功能及特点

美国Gamry公司最新型号电化学工作站，保留了以往型号所有的优势；卓越的低阻抗测试特性，准确度到达微欧数量级。为能源材料研究特别改进了硬件和软件，电流量程3pA-3A，可以扩展到30A,电压最高32V，300K的采样速度，电浮动浮地技术；特别为电池，电容器，液流电池等能源材料设计的PWR800软件测试包等等。可以进行系列电化学测试编程。同时可以扩展位双恒电化学工作站和IMPS/IMVS系统。

Reference 3000 可以使用Gamry所有的电化学软件进行电化学领域的研究：

       >合成化学

       >传感器的研发

       >动力学，热力学研究

       >电化学阻抗

       >腐蚀

       >涂层

       >电分析

Reference 3000电化学工作站在能量储存和转换方面的研究领域具有独特的表现。例如: 电池，燃料电池，超级电容。

        >特别设计的“stack mode”可以进行32V电压测量和控制。

        >两档电压和电流设置：（±32 Volts at ±1.5 Amps 和 ±15 volts at ±3.0 Amps）

        >可以在恒电位或恒电流模式下进行EIS测试。 其中在杂化电流模式下，每个频率段的交流电流通过动态调整达到一个固定的交流电压输出。

        >辅助电位计选件，可以同时进行八个不同电压源的测试。

        >低阻抗电极引线选件，可以很好地测量到100欧姆的阻抗。

        >电池充放电过程中，从恒电流到恒电压的转换不会有任何脉冲干扰。

Reference 3000 串联八通道的最大输入电压为仪器的的最大槽压（±32 V 或 ±15 V）Reference 3000输入阻抗大于10G欧姆，所以可以连接很小的高阻抗的参比电极。或者小面积的Luggin检测器。

串联八通道选件的主要功能是同时测量每一个组件的电压，阻抗（如电池组，燃料电池和超级电容）。由于串联的原理，电流通过每一个组件是相同的。Reference 3000 可以获得此电流的大小，通过每个通道测到的电压便可以表征每个组件的电化学性能了。

每个通道有独立的偏置设置，增益设置和滤波器。交流阻抗方法可以测试±50 mV 的范围。

串联八通道选件也可以用于测量温度传感器，压力传感器或应变传感器上的电压值，或者测量多个参比电极的电压。

Reference 3000电化学工作站主要技术参数

       >最大输出电流：±3A

       >最大输出电压：±32V

       >电位范围：±32V

       >电位分辨率：1  μV

       >电流范围：3A、300mA、30mA、3mA、300μA，30μA、3μA、300nA、30nA,3  nA, 300 pA共十一个档; 外扩充两个低电流挡, 30 pA和3 pA.

       >电流精度：±10 pA或电流范围值±0.3%

       >电流分辨率：100 aA

       >输入偏差电流：＜10 pA

浮地式恒电位仪应用举例

       >高温高压釜联用

       >土壤中金属构件的腐蚀研究

       >海水中的腐蚀研究

       >桥梁的腐蚀研究

       >摩擦腐蚀

       >与透射电镜的联用

Reference 3000 主要指标:

       >电流档，从皮安级到3安培，自动改变范围

       >模拟和数字滤波

       >1 MHz 交流阻抗

       >电子与大地绝缘

       >电流中断的iR 补偿

       >采样速度： 300,000 points/sec

      独特的数字信号处理系统，保证了Reference3000能够有效的消除来自设备，电化学池子和实验室环境的噪声干扰。

Reference 3000 通过USB和电脑连接。

辅助电压计选件

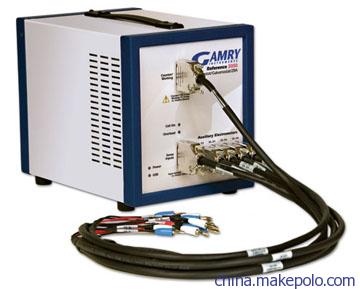

      Reference 3000 提供一个串联的八通道电位计选件。此选件特别适用于测量几个串联在一起的电池组。配备此选件后的Reference3000的实物图如下：每一个通道

可以测试独立的电压，所以在电池组中的每一点电压都可以独立测量。
