![卫生级双管板换热器]()
卫生级双管板换热器的设计主要依据FDA和GMP,应用于卫生等级要求较高的工况中,其独特的设计使得换热管内易于完全排空和保持清洁状态,双管板结构避免了常规换热器易发生交叉污染的风险,完全满足或高于其中对于设备的安全、卫生等要求。
一、产品特点:
1、 换热管采用优质316L无缝钢管。
2、 双管板设计,杜绝交叉污染。
3、 产品接触侧全排空设计。
4、 换热管内无死角。
5、 依据FDA和GMP要求设计制造。
6、 产品侧快装接口,壳侧法兰连接。
7、 与产品接触部位采用电解抛光工艺,表面粗糙度小于0.5μm;
8、 可实现SIP在线消毒;
9、 分为HF-100、HF-125、HF-150、HF-200和P-250五个系列,换热面积从0.3平米到16.2平米,采用多种形式(单、双和四流程),满足不同工艺要求,也可根据用户要求设计制造。

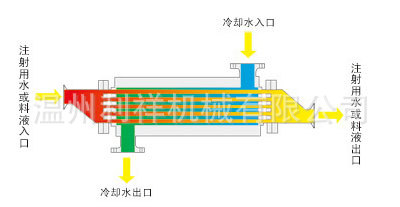

二、工作原理:
一次侧物料通过电抛光处理的无缝钢管束内进行流动,二次侧媒质在相反的方向通过外管路流动,换热管束的末端采用双管板紧固,同时作为渗漏监测点,防止一次侧物料和二次侧介质双向交叉污染。

三、最小间隙设计:
在保证运行安全的前提下,优化换热器最小间隙设计,将单位面积的换热管数量提升数倍以上,极大地提高了单位体积内的换热能力。
四、双管板结构:
采用双管板结构设计,最大限度的降低了交叉污染的风险,便于及时发现泄漏隐患,确保用户安全地生产,符合2010版GMP第71条完善条款。


五、全排空设计:
全排空设计避免产品接触侧出现死角,能够预防微生物的滋生,易于清洗和灭菌,符合2010版GMP第98条、第99条完善条款。

六、材质与表面处理:
换热器采用全316L不锈钢制作,与产品接触侧的管道内表面粗糙系数从0.25μm到05.μm,适合采用CIP/SIP进行在线高温清洗灭菌,符合2010版GMP第74条完善条款。

七、多种形式(单流程、双流程、四流程):
双管板换热器可提供多种流程方式来满足不同工况的换热要求,也可根据客户特殊要求提供定制产品。
八、安装方式:
可以竖直或水平安装,其主要基于客户要求,与产品接触侧均采用快装接口,(Tri-Clamp)设计,方便安装、拆卸、清洗。
九、密封垫形式:
产品接触侧密封垫,改性聚四氟乙烯(铁氟龙)基材料;满足3A 20-25和FDA要求
;采用高精密机械加工(保证表面光洁无毛刺)。
十、应用领域:
1、注射液用水的冷却/加热。
2、注射取水点冷却。
3、医药产品的冷却/加热。
4、洁净蒸汽冷凝及冷却。
5、高洁净液体的温度控制。
适用工艺点:最高卫生等级要求区域内的药品冷却,加热;疫苗及血液制品冷却加热;注射水/纯化水加热冷却、巴氏杀毒、过热水灭菌等等。

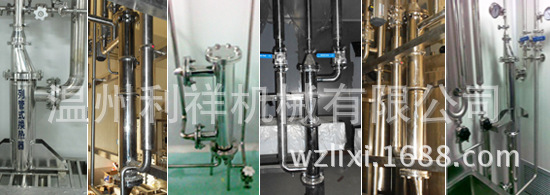

现场安装图片:






问:交货期要多久?
答:压力容器设备50天,非压力容器设备30天
问:设备能否达到GMP要求?
答:符合GMP认证要求
问:是否派人安装?
答:设备及外接管就位后,派安装调试人员现场指导安装
问:不锈钢设备放室外久了,为什么表面有锈点?
答:室外放久了,雨水里带有酸性或靠近碳钢设备都会有小黄点,用清洁擦拭后,小黄点就会消失。
问:质保期多久?
答:一年
问:公司有多少人?
答:70人
问:带压力容器证和不带压力容器证相差多少钱?
答:相差12-20%
问:换热管是否都是无缝钢管?
答:换热管都采用内外镜面无缝钢管,保证换热管长时间使用无泄露,清洗更方便彻底,提高传热效果
问:设备多久清洗一次?
答:每班次生产完后,需要对设备清洗干净待生产
问:板材正不正宗?
答:我们用的板材都是上海宝钢,每个卷板都有炉号和材质报告单
问:以上所标重量属实吗?
答:产品重量都要根据订做的时候的实际要求而会不一样 网上价格只是作为参考 详情电话咨询。
