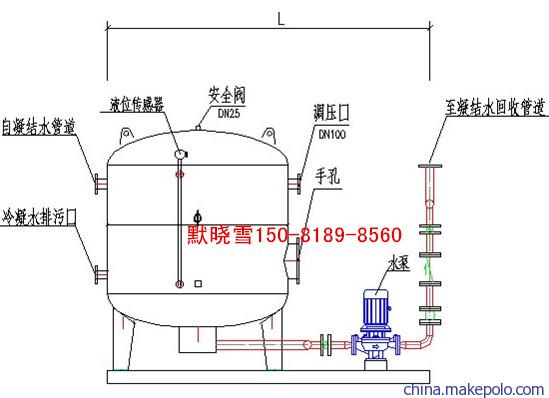

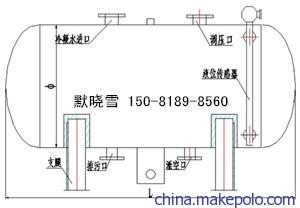

立式冷凝水回收装置   卧式冷凝水回收装置

节能效果：投资少、见效快、安装简单、3-6各月收回投资，符合国家节能降耗的总体要求。

一、制造冷凝水回收装置需要的资质：咨询电话150-8189-8560

　二、冷凝水回收装置概述：
　　YQ401LN石家庄宇泉环保设备有限公司系列闭式蒸汽冷凝水回收器由我公司科研人员克服水泵高温汽蚀而开发的高科技节能环保产品，与传统开放式的蒸汽冷凝水回收水箱相比，它采用独特的水泵汽蚀消除装置实现了蒸汽冷凝水的闭式回收，彻底解决了高温冷凝水回收问题，充分回收了冷凝水二次闪蒸蒸汽，节约了能源和水资源，实现了能源的充分利用，使能源的回收利用率达到95％以上，减少了环境的热污染和冷凝水排放时的噪声，其经济效益和社会效益是巨大的。
　三、冷凝水回收装置运行原理：
　　用汽设备排出的蒸汽凝结水经疏水器进入回收器，先经汽水分离装置。分离出的汽和产生的二次闪蒸汽存于容器上部。水经过除污装置，清除污物后，凝结水存于容器内。YQ401LN型蒸汽冷凝水回收装置的容器内水位高低由液位计指示并将信号变送给自动控制系统，控制系统依据水位高低信号指令水泵启动或关闭，当容器内的水位达到最高位时启动水泵，将凝结水输送到一定的地方；当水位降到最低水位时，水泵停止排水，防汽蚀装置确保排水泵不会产生汽蚀。安全阀当集水容器内压力高于设定压力时自动开启，确保集水容器安全
　四、冷凝水回收装置五大核心技术：

（1）防汽蚀：根据汽水两相流态特性解决了系统出现的汽阻、水击气锁、撞击等现象，使冷凝水回收系统在高温、密闭条件下运行。

（2）节能环保：本产品使冷凝水得到充分回收利用，提高了锅炉给水温度，相应提高锅炉效率，节省燃料越20%，节水约20-80%，减少水处理设备投资和运行费用，减少了二次蒸汽排放的热污染和噪声污染以及烟气污染烟尘S02、NOX等的排放量，减轻了环境污染。

（3）自动化程序高：本产品采用自动控制水泵开启、双泵自动切换、自动报警等措施，形成闭式回水自动化运行。完善的自控技术、实现全自动无人值上守运行，具有免维护功能

（4）共网回收：本产品机电一体化，不仅体积小。而且YQ401LN蒸汽冷凝水回收装置对不同压力凝结水的共网回收、冷凝液全部回收。

（5）结构简单：集闪蒸罐、冷凝水快排装置、压力平衡装置、液位变器、除污器、汽蚀消除器、蓄水箱为一体。一般情况蓄水箱平衡装置压力设备在0.1MPa以下，系统运行是能达到自动启闭、自动报警、自动调压及冷凝水泵自动切换等一系列智能化程序控制。设备整体性好、
五、冷凝水回收装置结构：

YQ401LN石家庄宇泉环保设备有限公司系列闭式蒸汽冷凝水回收装置本产品由集水容器、汽水分离装置、除污装置、防汽蚀装置、耐高温水泵、安全阀、液位传感装置、自控箱等组成。根据外型可分为：立式和卧式

六、冷凝水回收装置规格型号：

型号释义：YQ401LN-□□□

YQ401LN为产品代号

第一个方格内为数字，表示每小时额定处理冷凝水量；

第二个方格内为字母，代表产品类型，具体如下：

F型承压P≤0.1MPa，承温T≤1050C，属常压容器

Y型承压0.1MPa≤P≤0.6 MPa，承温1050C≤T≤1600C,属压力容器

第三个方格内为字母，代表产品运行方式或结构形式，具体如下：

P型采用变频技术，实现连续供水：

N型采用不锈钢制作；

L型为立式罐体

W型为卧式罐体

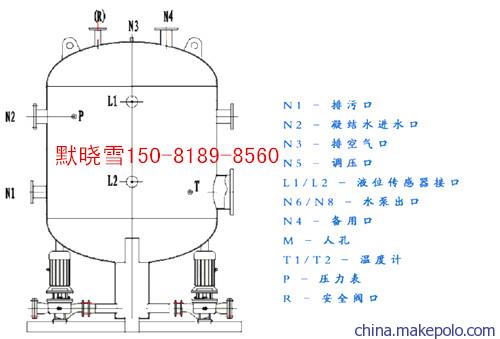

YQ401LN-L型 各管口参数说明

YQ401LN-L型 主要技术参数表

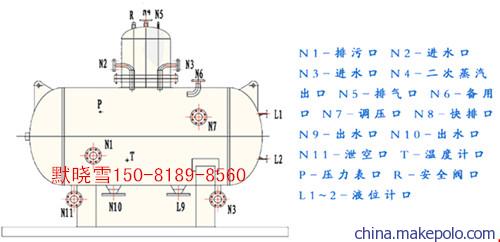

YQ401LN-W型：各管口参数说明

 YQ401LN-W型 主要技术参数表

七、冷凝水回收装置成功案例：

1、济南钢厂YQLN-10-1.0；

2、四平巨元换热器有限公司；YQLN-20-0.6

3、华能上安电厂有限公司；YQLN-50-1.6

4、邢台轮胎厂；YQLN-5-0.6

5、四平欧森热工有限公司；YQLN-5-0.6

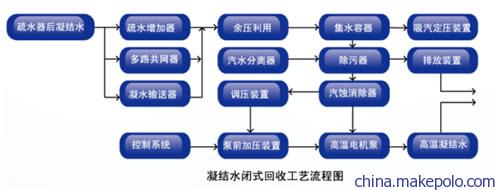

八、冷凝水回收装置工艺流程图：
