石家庄晶显电子专业定制彩色与单色液晶模块，能够提供TN、HTN、STN、FSTN和TFT各类液晶显示模块，并根据用户需求设计生产SMT、COB、H/S、TAB、COG、COF各种工艺的产品，为客户定制非标准液晶显示模块，有价格与技术优势

联系电话;13331237533  QQ：3199592014

说明：

1. 本站出售的产品均为低价促销，所标注的价格均为不含税价。

2. 除非另有说明，本店出售的货均为全新原装，品质保证，请放心使用。

3. 由于本店种类多，且线上和线下再同时批量出货，库存变化很大，用户拍下前需要与客服咨询，以免耽误您使用。

4. 如果用户需要增值税发票，需要另与客服联系，凡是在本店购买产品在2000元以上，或累计2000元以上，增加17点可开具正规17点增值税发票。

一、产品特征：

◆ 分辨率：800×480 ◆ 颜色： TFT 真彩 65535 色

◆ 背光：LED 背光

◆ 尺寸： 7.0 英寸

◆ 西文字符库：8*16、12*24 、16*32、 32*64 ASCII。

◆ 支持 BMP 、 JPEG 、 WMF 、 PNG 和 GIF 等图片格式下载；

◆ 支持任意位置文本和光标显示；

◆ 支持任意大小图片显示、图片裁剪和 GIF 动画显示；

◆ 支持画点、线、圆、矩形和多边形等常用 GUI 功能；

◆ 内置中文字库可以显示 16X16、24X24、32X32 中文字符和俄文字符；

◆ 可以显示按钮、进度条、文本框等控件。

◆ 支持 SD 卡脱机量产、现场升级或更新图片功能 ；

◆ 支持 RTC 实时时钟 （选配）；

◆ 接口：RS232

◆ 电源：常规供电 7.6V~24V ，也可以选择 5V 供电

 二、产品介绍：

 三、安装说明

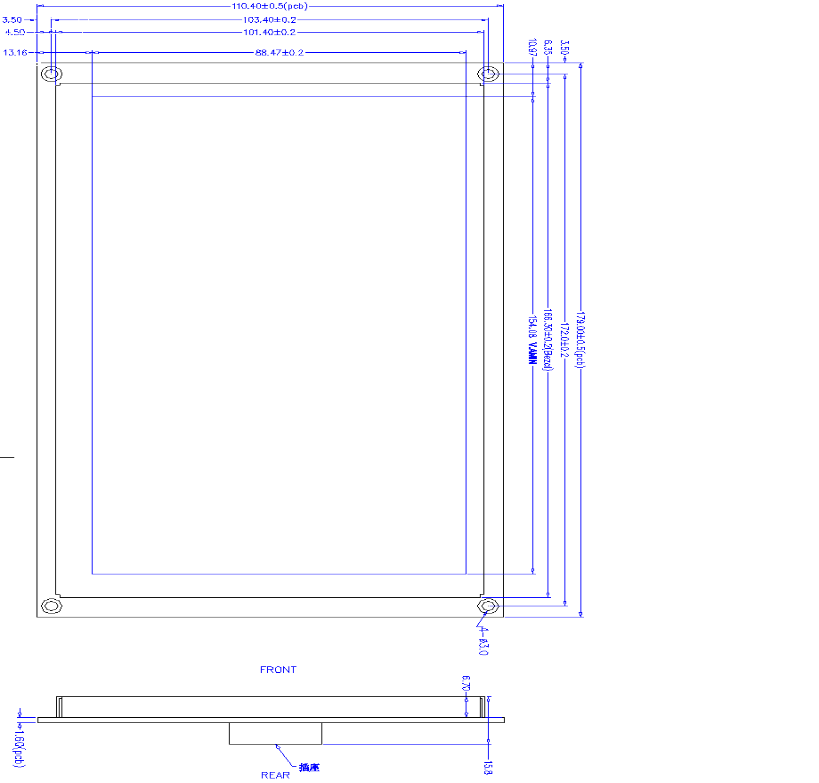

                                  图 1  终端面板安装尺寸

四、连接说明

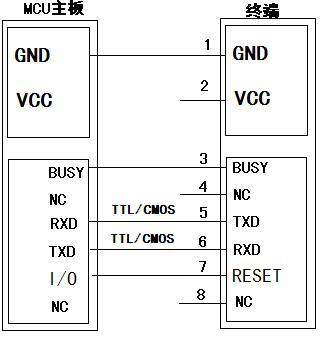

 4.1.1 RS232连接方式

与外部设备的连接如上图所示，间距2.54MM单排8PIN,符合标准UART串口通讯协议，具体见（第六章  串口通讯协议详解）,管脚定义如表1所示：

（1）：用户供电前应首先确认版本，5V版本或是9/12V版本，以免损坏终端。

（2）：BUSY=1 ，表示处于忙状态无法接收新的指令； BUSY=0 ，表示处于空闲状态。一般应用中用户可以无需判断BUSY 信号。

4.2连接

     终端可以通过JP2跳点选择UART串口通讯的RS232电平连接方式(JP2断开)，通过此方式，用户客户连接PC的UART  9针串口，和串口助手和上位机软件通讯。也可以连接用户主机带有MAX232的UART串口通讯。

    我们出厂的资料里包含一个指令集的文件，拷贝指令集里的命令到串口助手，发送到终端，可以演示相应的命令。

 UART 的TTL/COMS

     用可以通过跳点跳到TTL/COMS电平通讯（JP短接），通讯电平（3-5V）,直接和用户的MPU的UART相连。

四、发货清单

1.  7寸串口智能显示终端主机一个。

2.  8PIN连接线一条。

3.  技术资料一份。

为了方便用户研发，凡初次购买样品的用户，我们赠送2G容量的SD卡一个、赠送SD卡读卡器一个、赠送连接电脑串口的转接线一根。并且我们有专门技术人员为您提供技术支持。

我们的产品质量可靠，永不停产，常年备大量的库存，用户可放心使用！

五、技术资料下载

1.   使用说明书

2.   测试例程
