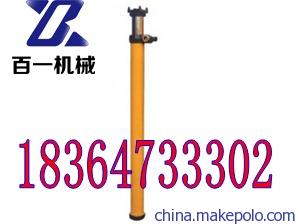

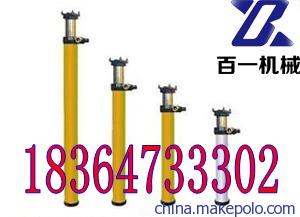

DWX型(悬浮式)单体液压支柱|单体液压支柱型号|悬浮式单体液压支柱

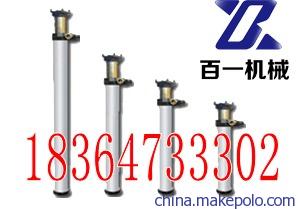

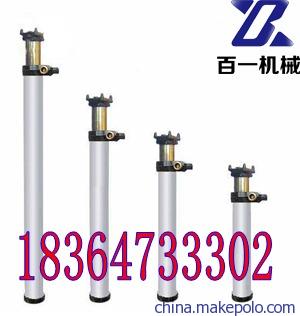

DW外注式单体液压支柱
DW25-250/100外注式单体液压支柱矿山支护中国山东选百一 陈美苓
DWX悬浮式注液支柱,DW单体液压支柱,DN内注式单体液压支柱,dwx45悬浮单体支柱,注液枪,DW08外注式单体液压支柱,玻璃钢支柱,双伸缩单体液压支柱,DW单体液压支柱生产厂家
型号 | 额定工作
阻力（kN） | 额定工作液压（MPa） | 初撑力（kN） | 泵站液压（MPa） | 最大高度（mm） | 最小高度（mm） | 工作行程（mm） | 缸径（mm） | 质量（kg） |
DW35-150/100 | 150 | 19.1 | 118~150 | 15~20 | 3500 | 2700 | 800 | 100 | 88 |
DW31.5-200/100 | 200 | 25.5 | 118~157 | 15~20 | 3150 | 2350 | 800 | 100 | 78.8 |
DW28-250/100 | 250 | 31.8 | 118~157 | 15~20 | 2800 | 2000 | 800 | 100 | 70 |
DW25-250/100 | 250 | 31.8 | 118~157 | 15~20 | 2500 | 1700 | 800 | 100 | 58 |
DW22-300/100 | 300 | 38.2 | 118~157 | 15~20 | 2240 | 1440 | 800 | 100 | 55 |
DW20-300/100 | 300 | 38.2 | 118~157 | 15~20 | 2000 | 1240 | 760 | 100 | 51.5 |
DW18-300/100 | 300 | 38.2 | 118~157 | 15~20 | 1800 | 1110 | 690 | 100 | 47 |
DW16-300/100 | 300 | 38.2 | 118~157 | 15~20 | 1600 | 1005 | 595 | 100 | 43.5 |
DW14-300/100 | 300 | 38.2 | 118~157 | 15~20 | 1400 | 900 | 500 | 100 | 40 |
DW12-300/100 | 300 | 38.2 | 118~157 | 15~20 | 1200 | 792 | 408 | 100 | 36.3 |
DW10-300/100 | 300 | 38.2 | 118~157 | 15~20 | 1000 | 685 | 315 | 100 | 32 |
DW08-300/100 | 300 | 38.2 | 118~157 | 15~20 | 800 | 578 | 222 | 100 | 28.2 |
DW06-300/100 | 300 | 38.2 | 118~157 | 15~20 | 630 | 485 | 145 | 100 | 251 |
DWX（100缸经）技术参数及特征 |
主要技术参数： |
项目 型号 | 最高高度 (mm) | 最低高度 (mm) | 工作行程 (mm) | 工作 阻力 （kN） | 重量 (kg) | 支柱工 作范围 (mm) | 额工压力（MPa） | 泵站 压力 （MPa） | 初撑 阻力 （kN） | 工作 液体 | 回柱 方式 |
DW35-180/100X | 3500 | 1960 | 1540 | 180 | 71.0 | 1960～3500 | 24.9 | 15 / 20 | 108.5 / 144.7 | 乳化液 | 远
距
离
和
近
距
离 |
DW31-180/100X | 3150 | 1780 | 1370 | 65.0 | 1780～3150 |
DW28-250/100X | 2800 | 1600 | 1200 | 250 | 59.0 | 1600～2800 | 34.6 |
DW25-250/100X | 2500 | 1430 | 1070 | 54.0 | 1430～2500 |
DW22-300/100X | 2240 | 1280 | 960 | 300 | 49.5 | 1280～2200 | 41.5 |
DW20-300/100X | 2000 | 1150 | 850 | 45.0 | 1150～2000 |
DW18-300/100X | 1800 | 1035 | 765 | 41.5 | 1035～1800 |
DW16-300/100X | 1600 | 920 | 680 | 38.0 | 920～1600 |
DW14-300/100X | 1400 | 810 | 590 | 34.0 | 810～1400 |
DW12-300/100X | 1200 | 700 | 500 | 30.5 | 700～1200 |
DW10-300/100X | 1000 | 595 | 405 | 27.5 | 595～1000 |
DW08-300/100X | 800 | 490 | 310 | 24.0 | 490～800 |
DW06-300/100X | 630 | 400 | 230 | 21.0 | 400～630 |
