【泰开电气ZCW11-40.5户外35KV紧凑型敞开式组合电器】价格_厂家

品牌

TaiKai泰开电气

型号

ZCW11-40.5

类型

组合电器

加工定制

是

额定电压

40.5KV

额定电流

1250A

额定频率

50HZ

机械寿命

1万次

电寿命

1万次

壳体防护等级

IP56

工作温度范围

+—40℃

产品认证

ISO9001-2000

外形尺寸

1580*2600*3290mm

重量

18500kg

电流变比

200-400-600/5

电流精度

0.2S/0.5/10P/10P

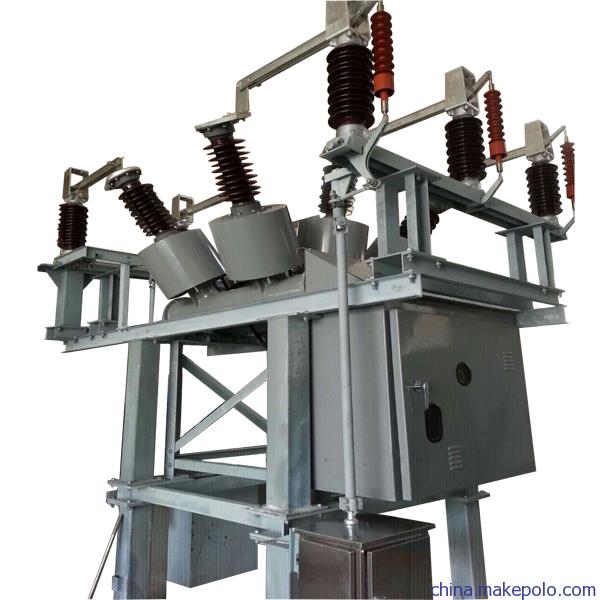

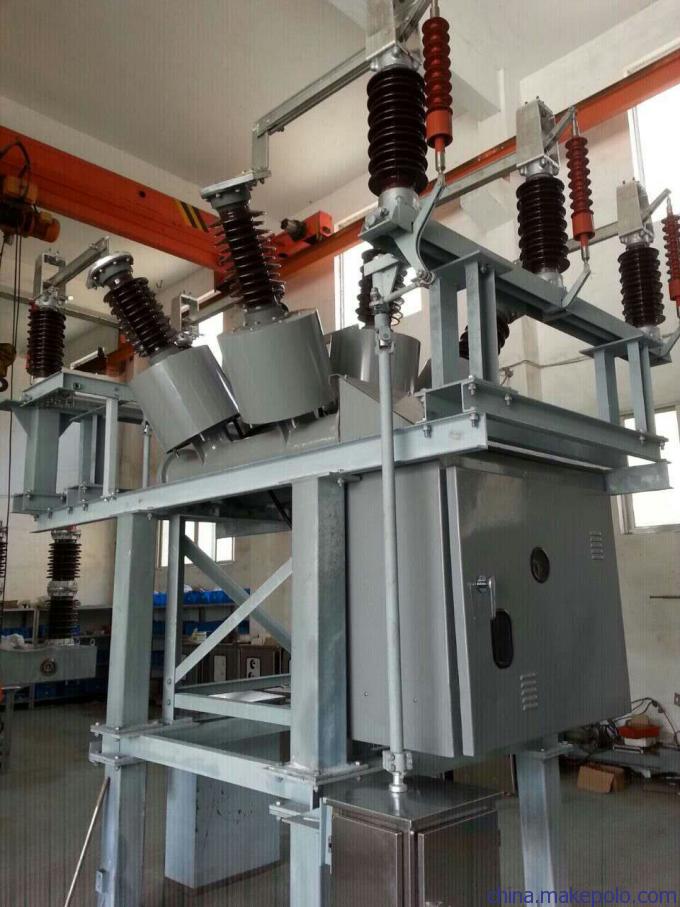

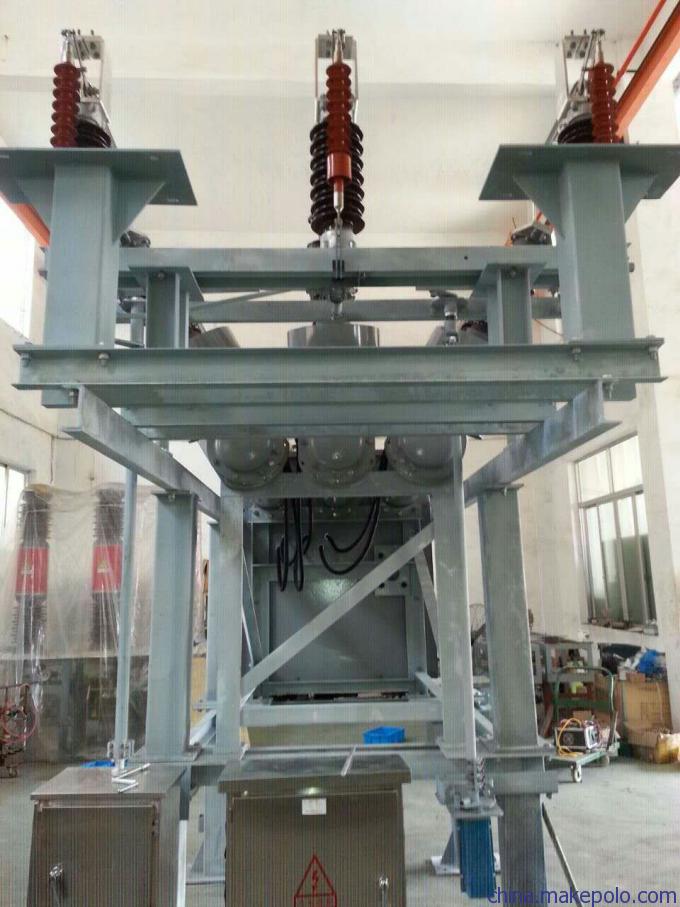

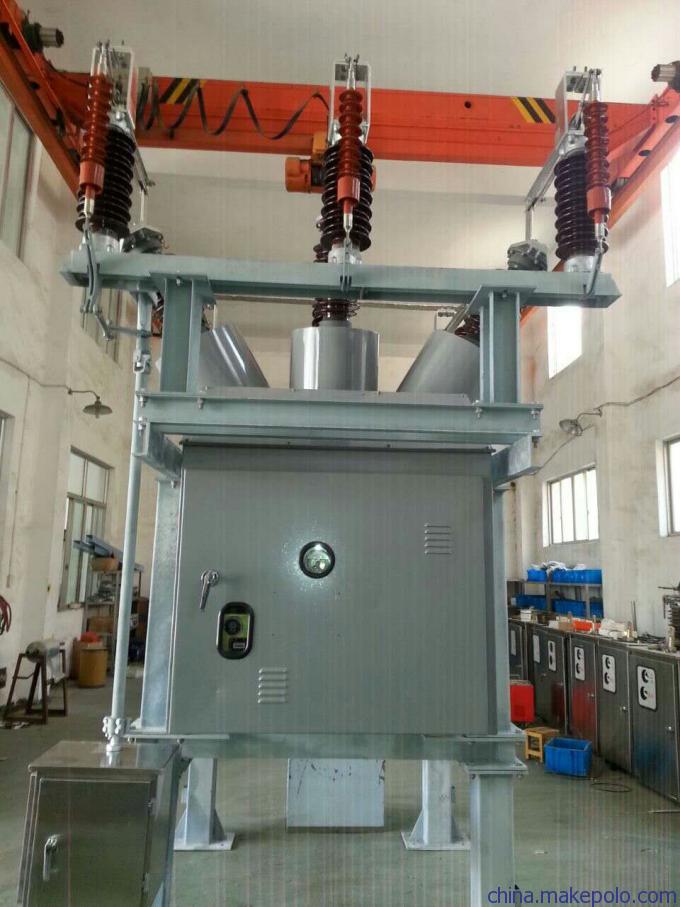

泰开电气ZCW11-40.5户外35KV紧凑型敞开式组合电器

ZCW11□-40.5T/1250户外高压组合电器是采用空气作为外绝缘SF6气体作为灭弧介质的成套组合电器。用于三相交流的40.5KV输配电系统的控制与保护，亦可用于联络断路器及开合电容器组合的场合。适合用于地紧张的的城市变电站、企业变电站、山区变电站。该产品具有以下特点：
1）将变压器、断路器、隔离开关、接地开关、电流互感器、SF6电压互感器、避雷器、母线等元件有机的组合在接地钢结构支架上，结构紧凑。
2）其所占空间只有分体式的30%~50%，具有节约用地，减少工程造价等特点。
3）整个间隔工厂预制，在出厂前完成装配及所有的调试并整体运输到安装现场，极大的缩短安装周期。
4）采用新一代高性能的灭弧室、SF6电压互感器、复合绝缘子避雷器，基本无维护、可靠性高。
5）间隔间工厂预制的自支撑母线，无须钢架和绝缘子。
6）布置灵活，可用于各种接线方式。
1.2ZCW11□配用优化的自能式灭弧室，CT14弹簧操动机构。
1.3ZCW11□执行国家标准GB1984-2003、GB11032-89、GB1985-2004，并满足国际电工委员会标准IEC62271-100：2001、IEC99-4和IEC62271-102：2002及IEC60694：2002的要求。其内所配其他元件均满足各自的国标要求。

a.海拔高度：不超过2000米。
b.环境温度：-30°--+40°（特殊要求在-40°--+40°）。
c.相对湿度：日平均不大于95%，月平均不大于90%（25°）。
d.风速：不大于35米/秒。
e.污秽等级Ⅳ级，瓷套爬距大于1450mm（公称爬电距离大于31mm/KV）。
f.无易燃、易爆、化学腐蚀及剧烈震动场合。
g.地震烈度：不超过8级。
h.履冰厚度不大于10mm。

ZCW11一般包括进线间隔、母连和出线间隔等，它可根据用户的不同要求组成
单母线、单母线分段、双母线及桥型接线等不同接线方式。
a.断路器
断路器为瓷柱式结构，三相分立，均具有压气式灭弧室，三相气体通过铜管连通。断路器由支柱瓷瓶、电流互感器、灭弧室、吸附器、传动箱、连杆、底架及弹簧操动机构等部分组成。
b.隔离开关
该隔离开关为慢速隔离，三相连动，配用电动操作机构。
隔离开关本体
隔离开关制成单极形式,借助于连杆将三个单极连成一组三极联动的隔离开关,连杆两头由左、右螺杆构成,便于调节三相同步.隔离开关也可单极使用.
c.电压互感器
本产品采用JDQX-35型SF6电压互感器。
d.避雷器
金属氧化物避雷器是常规避雷器中最先进的产品。核心工作元件采用以氧化锌为主的金属氧化物粉末烧制，具有优异的非线性伏-安特性，陡坡响应快，通流量大。
