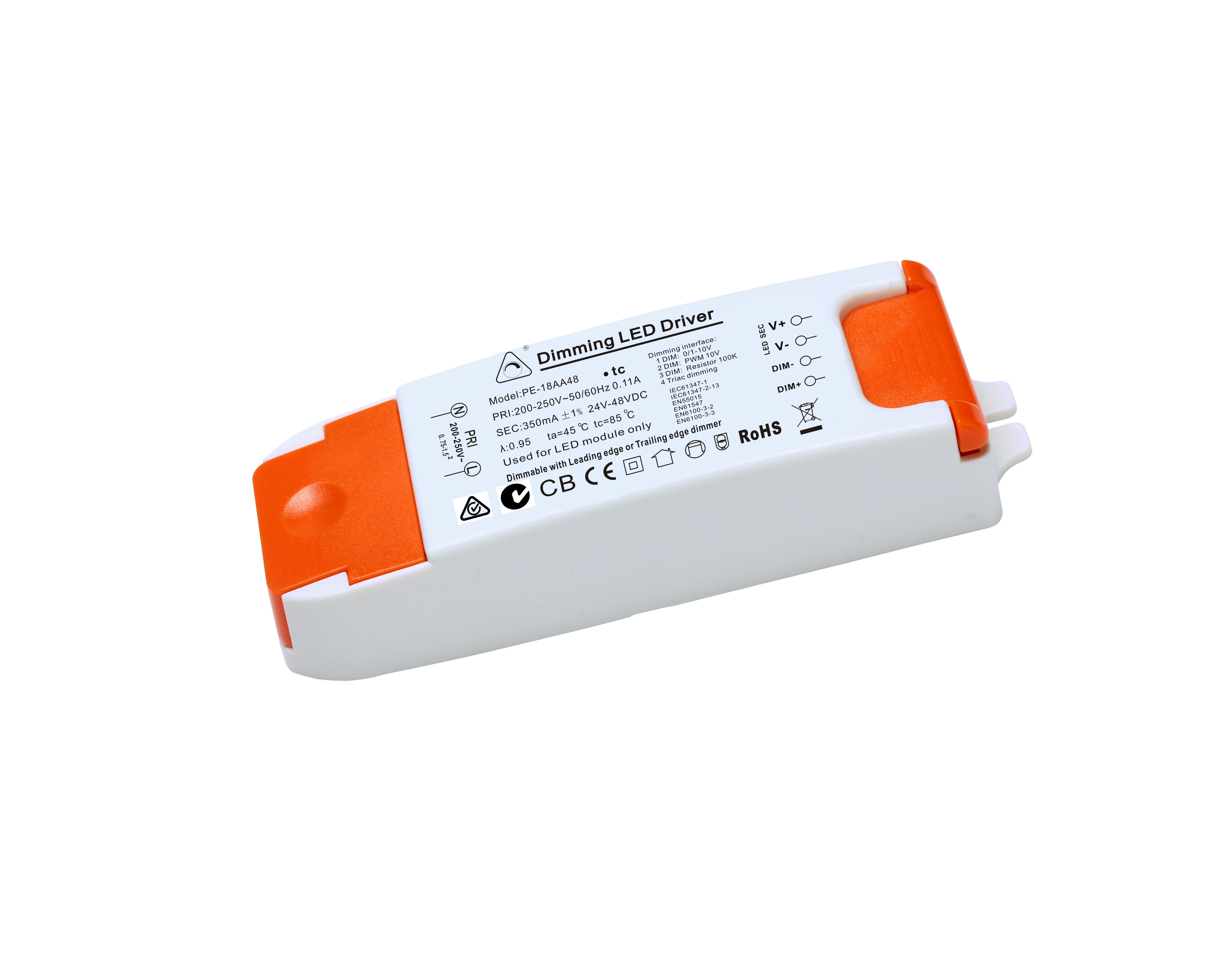

PE18AA 18W 三合一调光电源
█ 特性：
●集成三种调光功能
(1-10V或 PWM信号 或 电阻)
●兼容0-10V和1-10V调光功能
●国际通用输入电压90～265VAC
●具有主动式PFC功能
●保护种类:短路/过电流/过电压
●自然风冷
●螺丝锁紧大接线端子
●适用于LED家用照明和商业照明等应用
●安全无负载保护装置
●安装经济便捷
●符合世界照明设备安全规范
●保护等级II
●3年质保
█ 通用描述
PE18AA调光LED电源是我公司开发的一款高功率因素、高效率、高精度的LED 恒流调光驱动电源，采用美国高效、稳定、低损耗的开关控制芯片,使用性能优良的元器件，具有低噪声、节能、环保、长寿命等特点。
采用主动式PFC方案,功率因数高,效率高。
集成四种调光功能，
1-10V信号
10V PWM信号
可变电阻（电位器）
█ 电气规格
型号 | PE18AA15 | PE18AA18 | PE18AA24 | PE18AA30 | PE18AA36 | |
输出 | 额定功率 | 18W | 16.2W | 16.8W | 18W | 18W |
直流电压 | 15V | 18V | 24V | 30V | 36V | |
恒电流范围 | 6-15V | 9-18V | 12-24V | 15-30V | 18-36V | |
电流精度 | ±3% | ±3% | ±3% | ±3% | ±3% | |
恒流电流 | 1200mA | 900mA | 700mA | 600mA | 500mA | |
纹波 | 350mVp-p | 400mVp-p | 400mVp-p | 500mVp-p | 500mVp-p | |
输入 | 电压范围 | 90～265VAC | ||||
频率范围 | 47 ～ 63Hz | |||||
功率因数 | PF>0.91/220VAC PF>0.98/110VAC | |||||
效率(Typ.) | 81% | 82% | 83% | 84% | 85% | |
交流电流 | 0.095A/230VAC 0.19A/110VAC | |||||
漏电流 | <0.25mA /230VAC | |||||
保护 | 过电流 | 95 ~ 108% | ||||
短路保护 | 打嗝模式,异常条件移除后可自动恢复 | |||||
过电压 | 280VAC | |||||
环境 | 工作温度 | -40~ +60℃ | ||||
工作湿度 | 20-85%RH | |||||
储存温度 湿度 | -40~ 85℃ 10~95%RH | |||||
温度系数 | ±0.03%/℃(0-60℃) | |||||
安规和电磁兼容 | 安全规范 | EN 61347-2-13:2006 /EN 61347-1:2008 | ||||
耐压 | I/P-O/P:3.75KVAC | |||||
绝缘阻抗 | I/P-O/P:100M Ohms / 500VDC /25℃/70%RH | |||||
电磁干扰 | EN55015 | |||||
谐波电流 | EN6000-3-2/EN6000-3-3 | |||||
电磁耐受 | EN6000-4-2 | |||||
其它 | 尺寸 | (L*W*H) = 134mm * 44mm * 28mm | ||||
包装 |
| |||||
型号 | PE18AA42 | PE18AA48 | PE18AA60 | PE18AA70 | PE18AA90 | |
输出 | 额定功率 | 16.2W | 16.8W | 18W | 18W | 17.6W |
直流电压 | 42V | 48V | 60V | 70V | 90V | |
恒电流范围 | 21-42V | 24-48V | 30-60V | 33-70V | 45-90V | |
电流精度 | ±3% | ±3% | ±3% | ±3% | ±3% | |
恒流电流 | 420mA | 350mA | 300mA | 250mA | 200mA | |
纹波 | 550mVp-p | 550mVp-p | 600mVp-p | 600mVp-p | 600mVp-p | |
输入 | 电压范围 | 90～265VAC | ||||
频率范围 | 47 ～ 63Hz | |||||
功率因数 | PF>0.91/220VAC PF>0.98/110VAC | |||||
效率(Typ.) | 86% | 85% | 85% | 85% | 84% | |
交流电流 | 0.095A/230VAC 0.19A/110VAC | |||||
漏电流 | <0.25mA /230VAC | |||||
保护 | 过电流 | 95 ~ 108% | ||||
短路保护 | 打嗝模式,异常条件移除后可自动恢复 | |||||
过电压 | 280VAC | |||||
环境 | 工作温度 | -40~ +60℃ | ||||
工作湿度 | 20-85%RH | |||||
储存温度 湿度 | -40~ 85℃ 10~95%RH | |||||
温度系数 | ±0.03%/℃(0-60℃) | |||||
安规和电磁兼容 | 安全规范 | EN 61347-2-13:2006 /EN 61347-1:2008 | ||||
耐压 | I/P-O/P:3.75KVAC | |||||
绝缘阻抗 | I/P-O/P:100M Ohms / 500VDC /25℃/70%RH | |||||
电磁干扰 | EN55015 | |||||
谐波电流 | EN6000-3-2/EN6000-3-3 | |||||
电磁耐受 | EN6000-4-2 | |||||
其它 | 尺寸 | (L*W*H) = 134mm * 44mm * 28mm | ||||
包装 |
| |||||
注：
1.如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2.电源被视为一个元件与终端设备结合使用,因为EMC受整套装置的影响,终端设备制造商需对整套装置重新进行EMC确认.
█ LED模块驱动方式
典型的LED电源不是以恒压模式（CV）就是以恒流模式（CC）来驱动LED。

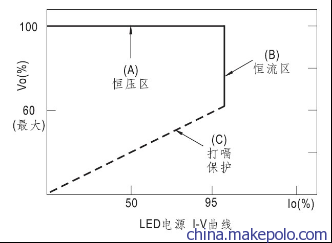

PE18AA LED驱动电源具有恒压（CV）和 恒流（CC）特性，既可以以恒压CV方式驱动（带LED驱动器，下图A区），也可以以恒流（CC）方式驱动（直接驱动，下图B区）。
█ 调光操作法

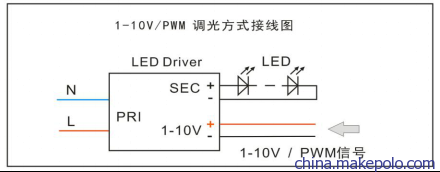

※ 在DIM+和DIM-间连接一个电阻或连接1-10V直流电压或10V PWM信号，即可调整输出恒电流的数值。
※ 1-10V调光功能调整输出电流值（典型值）
调整伏数 | 1V | 2V | 3V | 4V | 5V | 6V | 7V | 8V | 9V | 10V | OPEN |
额定电流百分之比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95-105% |
※ 10V PWM信号调整输出电流值（典型值）：频率范围：100Hz～3KHz
占空比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | OPEN |
额定电流百分之比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95-105% |

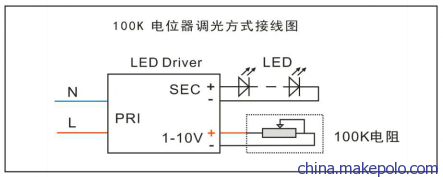

※ 调整输出电流的参考电阻值（典型值）
电阻阻值 | 单个驱动器 | 10KΩ | 20KΩ | 30KΩ | 40KΩ | 50KΩ | 60KΩ | 70KΩ | 80KΩ | 90KΩ | 100KΩ | OPEN |
N个驱动器 | 10KΩ/N | 20KΩ/N | 30KΩ/N | 40KΩ/N | 50KΩ/N | 60KΩ/N | 70KΩ/N | 80KΩ/N | 90KΩ/N | 100KΩ/N | OPEN | |
额定电流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 95-105% | |

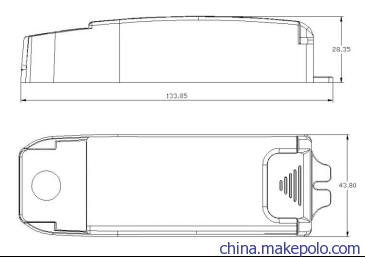

█ 产品外形尺寸

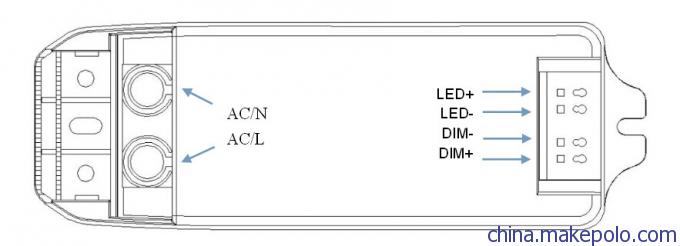

█ 接线
输入端接线：适合线规16AWG-6AWG (1.25mm2 – 12.5mm2)，剥线要求9-10mm。
输出端接线：适合线规22AWG-16AWG (0.315mm2 – 1.5mm2)，剥线要求8-9mm。
█ 使用指导
本产品输入端有个输入线压线盖，带自锁卡紧，用一字镙丝刀均匀用力向上慢慢翘开，露出输入端子，接交流火线L和零线N。输出端子按产品标识接线，注意正负极。
注意事项:
★★注1：在使用本电源时，请注意区分输入端和输出端,请正确接线,核对无误后才能通电；
★★注2：请先接好DC 输出端的负载,确认无误,再开电源；在恒流模式下,如果开路通电,请关断电源后,必须等输出端储存的电能释放完后,再接LED,否则可能烧坏LED；
█ 非正常现象及相应的处理方法：
1、电源在第一次装置好电气连接后，出现不亮，请切断AC 输入端并检查：
a) DC 输出端有无接触不良；
b) DC 输出端正负极是否接反，LED板是否有焊反；
c) AC 输入端有无接触不良；排除以上故障后再测试。
2、在装置好电气连接后， LED 灯点亮，但LED 灯出现闪烁，请切断AC 输入端，检查DC 输出端：
a）有无过载、超载、轻载；
b）电源设计参数与实际使用参数不符。
3、产品在使用过程当中如遇其他疑问或问题，请及时与我公司沟通、反馈不良信息，我公司将积极协助贵公司解决问题。
█ 声明
图片与规格供参考，以实物为准，规格如有变化，另行通知。
