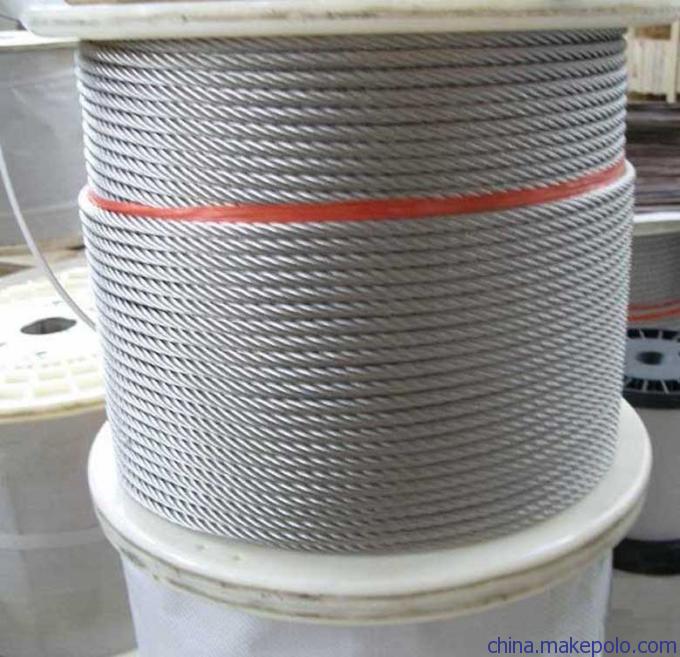

供应优质进口国产 304 316不锈钢钢丝绳





















利江精密316不锈钢钢丝绳，采用进口和国产优质配料实行研究开发与生产，保证产品质量的恒定稳定，先进


的工艺和生产设备，使316不锈钢钢丝绳生产品质有卓越展现，相对于同行业遥遥领先，利江精密所生产的不


锈钢钢丝绳主要一精密标准为准，所生产钢丝绳经过严格的检测，对产品的表面，结构公差，缠绕系数，力


学性能等，抗拉强度，保证产品卓越品质，所生产的广泛应用与高耐腐蚀环境下应用有良好的表现，尤其是


在海洋环境下，在可酷的环境下，对海水，酸碱等，有良好的耐腐蚀表现能力！尤其是沿海地区建设、化工


领域等，如海水里用设备、化学、染料、造纸、草酸、肥料等生产设备、核电、电厂、照像、食品工业、沿


海地区设施、绳索、CD杆、螺栓、螺母。316不锈钢钢丝绳材质是首选材料！
规格： 316不锈钢钢丝绳的规格很多，一般从直径0.3mm到72mm都可以生产。

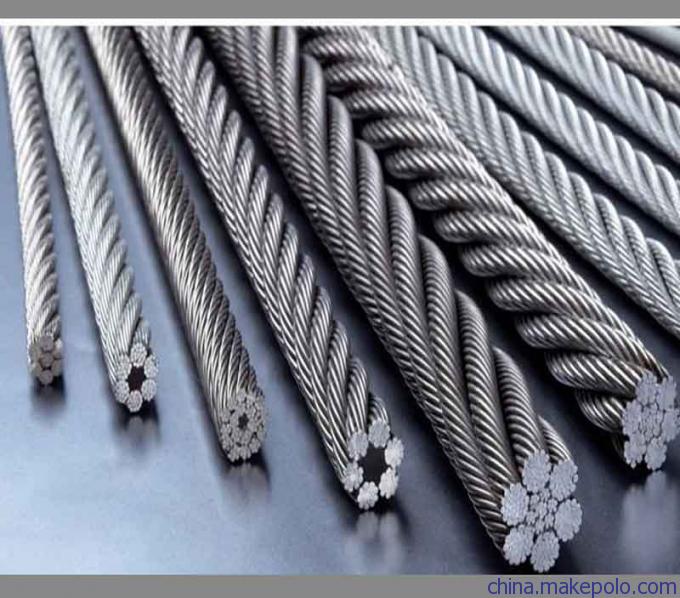

结构： 1*7、1*19、6*7、7*7、7*19、7*37 、 6W19 、 6X19+IWRC都可以生产。其中市场上使用最多为1*7


、1*19、7*7、7*19。


物理性能指标：抗拉强度(Mpa) 620 MIN 　 屈服强度(Mpa) 310 MIN 　　 伸长率(%) 30 MIN 　　 面积缩


减(%) 40 MIN 　　 的密度 8.03 g/cm3 硬度HB ≤187 HRB≤90 HV ≤200 比热c(20℃)0.502 J·(g·C)-1


热导率λ/W(m·℃)-1 (在下列温度/℃) 20 12.1  100 16.3 500 21.4 线胀系数α/(10-6/℃) (在下列温度


间/℃) 20～100 16.0  20～200 16.8  20～300 17.5  20～400 18.1 电阻率0.73 Ω·mm2·m-1   熔点


1398～1420℃ 　
化学成分及力学性能：
化学成分/%
牌号 C Si Mn P S Ni Cr Mo N 其他
316 ≤0.08 ≤1 ≤2 ≤0.035 ≤0.030 10.0~14.0 16.0~18.5 2.00-3.00


— 　
牌号 热处理 屈服强度σ0.2/Mpa 抗拉强度σb/Mpa 伸长率δ5/% HBS HRB HV
316 1010~1120快冷 ≥205 ≥520 ≥40 ≤187 ≤90 ≤200
对316不锈钢钢丝绳的材质分析-耐腐蚀性
同比304材质，316材质镍元素增加了2-4个，铬0-2个，另外又增加了钼元素，以至于耐腐性特强。耐腐蚀性


能优于304不锈钢在浆和造纸的生产过程中具有良好的耐腐蚀的性能。而且316不锈钢还耐海洋和侵蚀性工业


大气的侵蚀。
耐热性
在871°C(1600°F)以下的间断使用和在927C°(1700°F)以上的连续使用中，316不锈钢（06Cr17Ni12Mo2）


具有好的耐氧化性能。在427°C-857°C(800°F-1575°F)的范围内，最好不要连续使用316不锈钢，但在该


温度范围以外连续使用316不锈钢时，该不锈钢具有良好的耐热性。316L不锈钢的耐碳化物析出的性能比316


不锈钢更好，可用上述温度范围。
热处理
在1850-2050°F的温度范围内进行退火，然后迅速退火，然后迅速冷却。316不锈钢不能通过热处理进行硬化


。
焊接
316不锈钢具有良好的焊接性能。可采用所有标准的焊接方法进行焊接。焊接时可根据用途，分别采用316Cb


、316L或309Cb不锈钢填料棒或焊条进行焊接。为获得最佳的耐腐蚀性能，316不锈钢钢的焊接断面需要进行


焊后退火处理。如果使用316L不锈钢钢丝绳，不需要进行焊后退火处理
应用领域：纸浆和造纸用设备热交换器、染色设备、胶片冲洗设备、管道、沿海区域建筑物外部用材料。
2013年还应于电磁阀领域，主要用于壳体、卡箍、球体，阀体、阀座、螺母、阀杆等等。
利江精密316不锈钢钢丝绳，以优质卓越的品质，恭候您的到来，欢迎您咨询、洽谈！





旧牌号：0Cr25Ni20（GB/T3280-1992） 　　新牌号：06Cr25Ni20（GB/T20878-2007）　　2520不锈钢(310S)


是奥氏体铬镍不锈钢具有很好的抗氧化性、耐腐蚀性，因为有较高的铬含量和镍含量，使得拥有高温蠕变强


度，在高温下能持续作业，具有良好的耐高温性
316Ti不锈钢板国标0Cr18Ni12Mo2Ti中国牌号是1Cr18Ni12Mo2Ti不锈钢板，316Ti不锈钢板是在SUS316钢中添


加Ti来改善抗晶间腐蚀性能。  316TI图片应用于抵抗硫酸、磷酸、乙酸、醋酸的设备。
