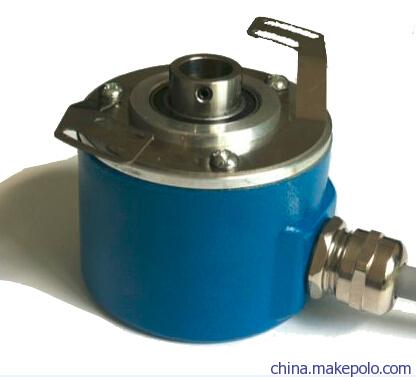

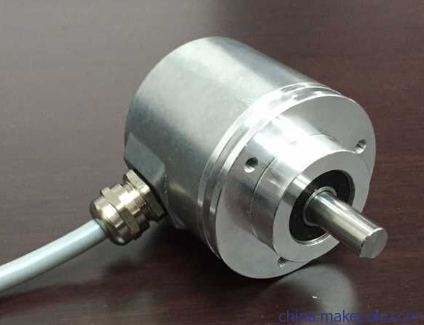

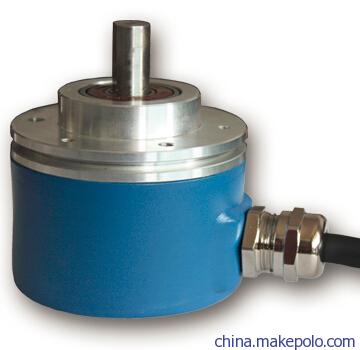

DXS58-R4S系列绝对值编码器 采用“磁性检测方式”，具备优异的抗冲击和振动特性。 RS485信号输出直接旋转速度，对应值任意设定。 多用途、多功能，直接对应转动平移速度测量。 宽工作电压，极低的耗电流。带极性保护。 夹紧法兰、同步法兰或盲孔轴套，国际标准外形结构。 安装方便，无需找零。   特性参数： 工作电压 10-30Vdc 或5Vdc  极性保护 消耗电流 < 110mA(24V电源)  < 190mA(12V电源)  输出信号 RS485输出，直接对应速度应用输出 （RS485协议请参照产品说明书）  输出负载能力 ≤ 400欧姆，标准工作200-250欧姆 线性分辨度 1/4096 工作温度 -25—70℃     编程时温度范围：0℃～＋70℃ 储存温度 -40—100℃ 防护等级 IP65 允许转速 2000转/分   输出刷新周期 <1.4ms 连接电缆 1米8芯屏蔽电缆，或9芯插座  外形特征 夹紧法兰或同步法兰，金属外壳，密封双轴承结构(见外形尺寸附图) 转轴 夹紧同步一体式法兰轴径10mm或6mm ,长度20mm，含D型平面，盲孔14mm（以内可选）深20mm，不锈钢材料 接线说明： 电缆输出 插座输出 芯缆颜色 信号输出 脚号 信号输出 棕色 10—30Vdc 工作电源 1 10—30Vdc 工作电源 白色 0V GND 2 0V GND 绿色 RS485输出A 3 RS485输出A 黄色 RS485输出B 4 RS485输出B 蓝色 设置允许线 8 设置允许线   原理示意图： 说明:横轴表示长度速度等(可自定义),纵轴表示信号输出的RS485信号   外形尺寸： 58mm盲孔式： 58mm出轴式： 38mm出轴式：

我公司自主研发的产品目前拥有两项国家专利（专利号：ZL 2014 2 0140870.4和201410268414.2），公司注册商标为：ORICOD，公司产品通过了CE认证，EMC电磁兼容认证，低温零下40度试验认证，盐雾试验认证，低气压试验认证，精度检测认证。均有国家或相关部门颁发的证书。




　　本公司始终坚持于“诚信经营，优质服务，合作共赢”的经营理念：不仅与外协厂家、供货商、客户保持良好的合作关系，还汇聚了一批在工控领域具有多年经验的高素质和高效率的销售和技术人员，为广大客户提供优质的自动化产品和技术支持等服务。

　　本公司供应编码器、拉绳位移传感器、编码器仪表、闸门开度仪以及编码器相关附件等产品和选型，以及自动化项目改造。我们成功的将这些先进的系统解决方案和工业传感器产品广泛应用于我国的车辆控制系统，冶金控制系统，港口机械控制系统，船舶、航天航空、纺织机械、石油机械、矿业机械、电梯、机床、水利、精密机械、汽摩等行业以及其他工厂自动化和过程控制相关行业中。几年来，我们为上述行业提供了十余种测量控制系统解决方案和几万套传感器产品。

典型应用：闸门开度，起重机械，包装机械，建筑机械，纺织机械等
