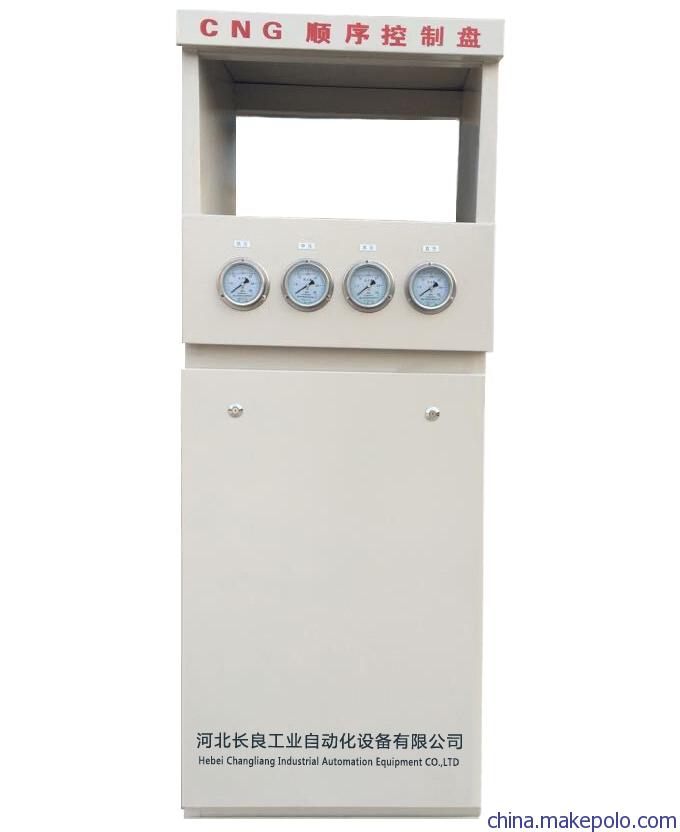

CNG顺序控制盘 LNG顺序控制盘 顺序充气控制柜
我公司生产的MDL系列自动顺序控制盘（又称顺序充气控制柜）是由德国进口原件组装而成的自动化产品。该顺序控制盘主要功能是将压缩后的天然气，按压力值由小到大的顺序自动分配到每个独立的储气井（储气罐），不论管道压力如何变化，都能实现自动充气。
顺序控制盘工作过程：
压缩机首先冲开设定压力最低的高压组顺序控制阀(10MPa)，为高压组储气井（储气罐）充气，当储气井（罐）内压力升至中压组顺序阀的设定压力(16MPa)时，中压组压力顺序阀自动打开，为中压储气井（储气罐）充气，当井（罐）内气体压力达到中压组设定压力时，压缩机将同时为高、中压储气井（罐）充气，直到两井（罐）内气体压力达到低压顺序控制阀的设定压力(20MPa)时，低压组压力顺序阀自动打开，这时将为低压储气井（罐）充气，当井（罐）内气体压力达到低压组设定压力时，压缩机将同时为高、中、低压储气井（罐）充气，直到各个井内压力达到额定压力，此时三个储气井（罐）压力相等，压缩机停止工作。当任何一个储气井（罐）内压力降低时，压缩天然气将通过顺序控制盘自动为其补充所消耗的气体，以保证储气井（罐）内的额定压力。该顺序控制盘可根据现场要求改为气动控制盘和电动控制盘两种结构。
顺序控制盘材料清单：
|
编号 |
名 称 |
型 号 |
数量 |
单位 |
品 牌 |
|
1 |
顺序阀 |
DN20/10～30MPa |
3 |
台 |
德国西德福 |
|
2 |
球阀 |
DN20-320P |
4 |
台 |
德国西德福 |
|
3 |
高压接头 |
DN20 |
8 |
台 |
德国西德福 |
|
4 |
压力表 |
30MPa盘装 |
4 |
台 |
布莱迪 |
|
5 |
高压管 |
不锈钢高压管DN20 |
1 |
套 |
采购 |
|
6 |
箱体 |
1900*900*500 |
1 |
台 |
|
|
7 |
备件 |
DN20密封垫圈 |
1 |
套 |
|
|
应用 |
CNG、LNG加气站、移动式撬装加气站 |
|
技术
特点 |
1、可靠性高、质量稳定、使用寿命长、维修率低
2、具有直接充气功能、充气速度快
3、可气动和电动控制，实现自动优先顺序充气、安全性高
4、结构合理、安装维修方便、美观大方 |
顺序控制盘技术参数表：
|
最大压力： |
32MPa |
|
工作压力： |
25MPa |
|
工作温度： |
环境温度 |
|
压力范围： |
1Mpa～32MPa |
|
设定压力： |
高压组10MPa |
中压组16MPa |
低压组20MPa |
|
最大流量： |
1800 Nm3/h |
2200 Nm3/h |
2860 Nm3/h |
|
进口连接方式： |
常规：φ22卡套式，φ22焊接式，φ25为焊接式 |
|
出口连接方式： |
常规：φ22卡套式，φ22焊接式，φ25为焊接式 |
顺序控制盘价位表（具体看型号）：
|
气体类型 |
最大流量 |
价 位 |
控制类型 |
供货期 |
|
CNG、LNG |
500方/时 |
17500～19000元 |
气动、电动 |
15天 |
|
CNG、LNG |
1000方/时 |
19000～21000元 |
气动、电动 |
15天 |
|
CNG、LNG |
2000方/时 |
21000～23000元 |
气动、电动 |
15天 |
|
CNG、LNG |
2500方/时 |
24000～26000元 |
气动、电动 |
15天 |
|
CNG、LNG |
3000方/时 |
26000～31000元 |
气动、电动 |
15天 |
|
CNG、LNG |
3500方/时 |
31000～35000元 |
气动、电动 |
15天 |
注：进口额定压力0～25Mpa，最大压力32MPa
