一、双臂跌落试验机的主要用途：
双翼跌落试验机为产品包装后在模拟不同的棱、角、面于不同的高度跌落于地面时的情况，从而了解产品受损情况及评估产品包装组件在跌落时所能承受的堕落高度及耐冲击强度。从而根据产品实际情况及国家标准范围内进行改进、完善包装设计。

二、双臂跌落试验机适用对象：
1.电子产品包装跌落.
2.塑胶产品包装跌落.
3.玩具产品包装跌落.
4.其它成品包装跌落等.

三、双臂跌落试验机的主要特征：

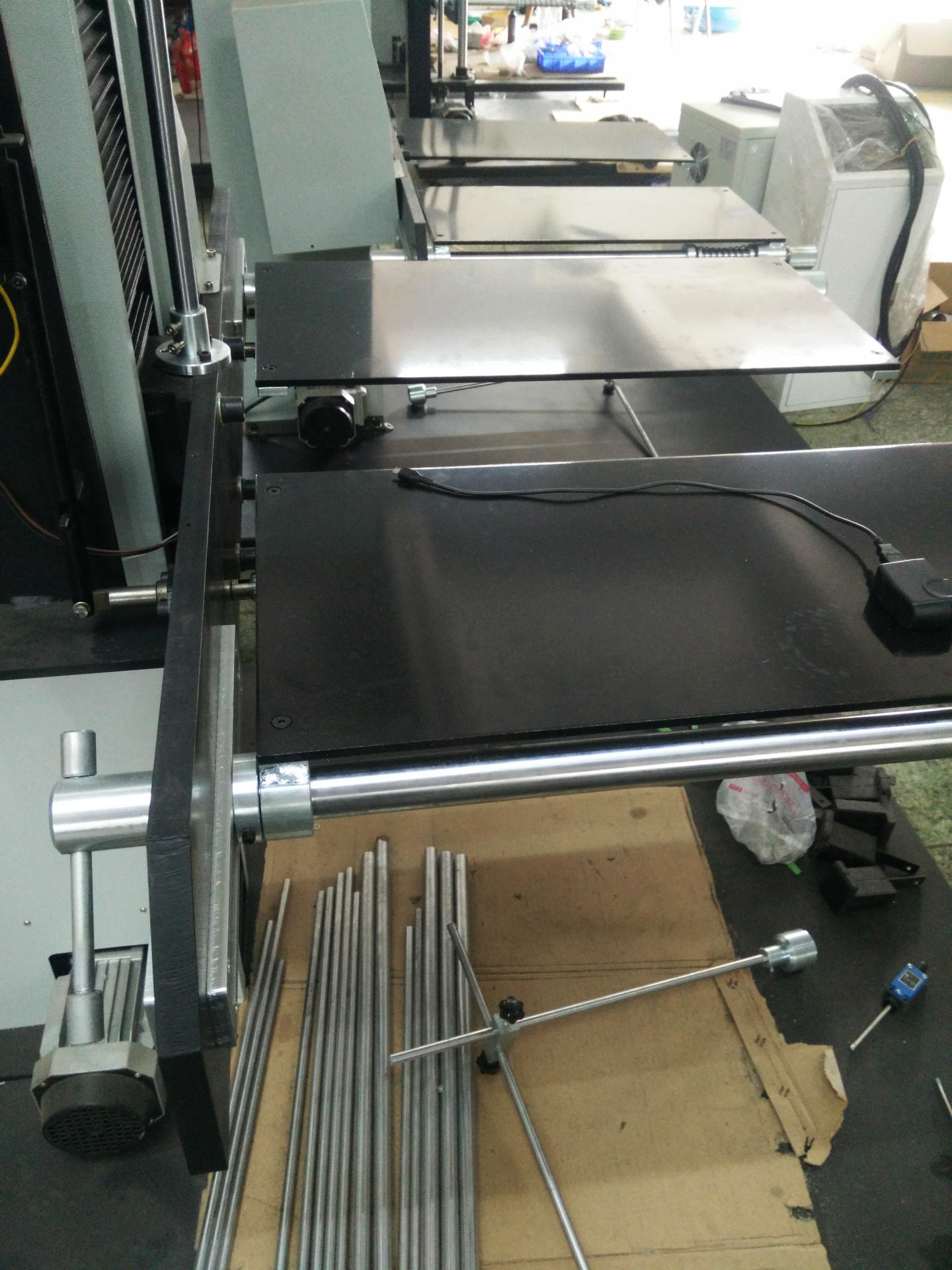

1.试验品放置于单翼平台上.
2.选定好一定的放置方式：面、棱、角方式使之固定.
3.数显高度，可按用户安求随意设定设备试验范围内的任何高度；
4.确定好高度之后，施放电磁阀，试件产品在瞬间离开臂翼自由落下.
5.按“停止键”跌落板有自动重定功能。

四、满足设计标准：

双臂跌落验机符合GB4757.5-84 JISZ0202-87 ISO2248-1972(E)等国家标准。

五、主要技术参数：

◆跌落高度：400-2000mm

◆试件最大重量：60kg

◆高度显示方式：LED数字式

◆跌落底板厚度：10mm

◆跌落方式：电动式

◆复位方式：手动式

◆试品装夹方式：菱、角、面

◆双臂尺寸；700*350mm

◆底板尺寸：1400*1200*10mm

◆冲击面板尺寸：1400*1200

◆试件最大尺寸：800*800*800

◆试验台外形尺寸：1400-1200-2300mm；

◆跌落误差：±10mm；

◆跌落平面误差〈1°

◆高度显示采用高精度编码器感应

◆控制箱：分离式立式控制箱，采用防静电喷粉烤漆。

◆净重：600kg

◆电机功率：0.75KW

◆电源：380V、1.5KW

六、设备操作规范

1、打开电源开关，电源灯亮（此时严禁未经专业培训之人员进入黄色警戒线内做任何有关试验操作，非常危险），查看两翼板是否在水平位置，否则用手板向水平位置；

2、将测试试样放在两翼板上用夹具固定好；所有人站到安全线以外。

3、轻按一下上升键使两翼板升到所需测试高度，再按一下停止键停止上升；

4、按下跌落键，测试物品自由落下，测试完成，并予以记录跌落测试后试样状况；

5、按上述2~4项测试方法进行其它产品的测试，自行按所需面、角、棱作自由跌落试验。

6、备注：跌落试验时工作台上严禁站人！（危险）

七、注意事项及维护

1、试验机外壳必须可靠接地，否则有触电危险；

2、电源进线端应接有同容量以上具有漏电保护的空气开关和接触器，以便紧急时立即切断电源；

3、机器运行时，切勿用手触摸除控制面板以外部分，以防擦伤或挤伤；

4、如需搬移机器，务必在切断电源后，冷却5分钟再操作。

5、新机到厂安装完成后，须在滑动圆杆处加适当低浓度机油，严禁加入防锈油或高浓度机油及积压种带有腐蚀性油类。

6、如果上油处时间长了有过多灰尘，请将机器降到低部，擦试完以前的机油，再重新上油；定期于机台传动部件加注润滑油；

7、跌落机属冲击力机械性设备，新机使用过于500次以上时，须把各螺丝紧固一以，以免发生故障。

八、产品售前及售后服务

1．售前服务：产品销售前为客户免费提供产品技术方案，并可根据客户要求提供现场讲解和技术咨询服务。

2．售后服务：产品销售后派出人员为客户免费提供产品使用培训，现场指导产品的使用和维护。

3．质量保证：产品保质期为验收之日起2年，在保质期内产品发生非人为质量问题，我公司为客户提供免费维修。
