无风扇防震工控机说明书：
无风扇防震工控机采用全钣金结构，整机超低功耗，外形紧凑，是一款应用于数字广告的小型全高清数字多媒体广告机。它采用Intel Bay trail SOC 高速芯片组，搭配Intel Celeron J1900 Quad Core 四核处理器，内建Intel®HD Graphics显卡，支持1080P视频播放，提供VGA、HDMI接口显示输出，VGA与HDMI同时使用时可实现独立双显示，借助结构紧凑而易于使用的网络设备，用户能够通过以太网来实现集中化控制、预定管理和多媒体内容的传输。在接线基础设施不满足网络连通性的场所，可以选择使用 WLAN（WIFI无线网卡）功能，为数字广告应用带来灵活性的最大化。
无风扇防震工控机配置表：（铝合金）外壳颜色：银色、黑色
中央处理器 |  内建Intel Celeron J1900 Quad Core 四核 2.0G 最高睿频至2.41G
|
芯片组 | Intel Bay trail SOC 高速芯片组 |
一、简 介 内存 | DDR3 2GB(可扩展4G/8G补差价) |
硬盘 | SSD 16GB(可扩展32G/64G/128G/256G/500G补差价) |
网络控制器(网口） | 内建（Realtek RTL8111E）1千兆网络芯片（扩展双网） ,可扩展北斗GPS无线WIFI 3G/4G（补差价） |
USB | 5个USB（3个2.0和2个3.0） |
RS-232 | 4个232串口 |

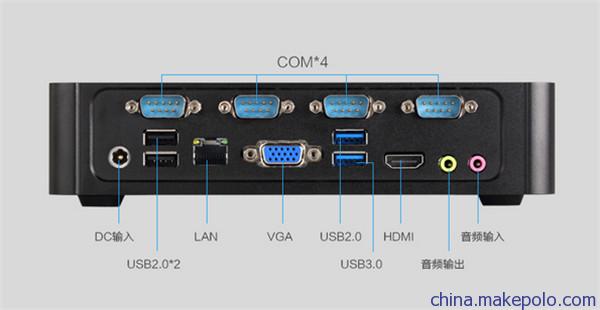

设备接口 | DC12V接口，RS-4个232串口 ，USB 5个 ，LAN网口1个，VGA接口1个 ，HDIM 1个，MIN-IN(麦克风）1个，LINE-OUT(声道输出)1个. |
工作温度 | -30℃～80℃ |
环境温度 | -35℃～85℃ |

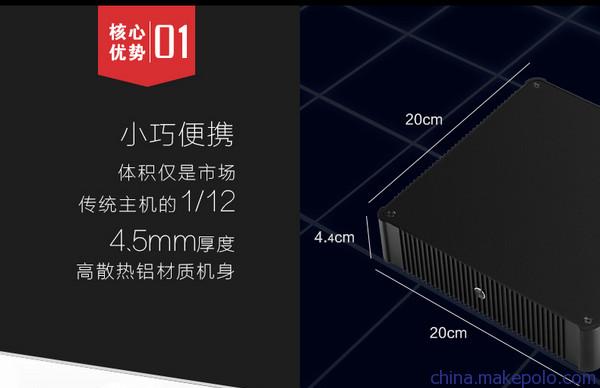

外形尺寸 | 200(宽)*44 (高)*200(深) mm |

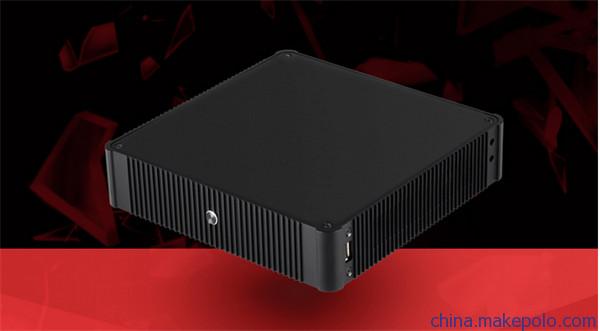

二、无风扇防震工控机实物图：
三、硬件规格
处理系统
● CPU：内建Intel Celeron J1900 Quad Core 四核 2.0G 最高睿频至2.41G
● 芯片组：Intel Bay trail SOC 高速芯片组
● BIOS：AMI 16MB Flash ROM
● 系统内存：1个204Pin DDRⅢSO-DIMM 插槽，支持1333/1066/800MHz的DDRⅢ内存最高可达8GB
显 示
● 显示芯片：Intel®HD Graphics显卡
● 显存大小：动态共享系统内存作为显存，最大可达到224MB
● 显示接口：VGA，HDMI
● VGA:标准的DB15 接口（后面板），支持CRT 分辨率最高为2048x1536
● HDMI：高清多媒体接口（后面板）支持分辨率最高为1920x1080
● VGA+HDMI同时使用可实现独立双显示
以太网
● 网络控制器：采用REALTEK 8111E 网络芯片
● 网络接口: 提供1个RJ_45接口(后面板)
● 速度：1000Mbps
● 支持网络唤醒（WOL）
● 支持WIFI 无线网卡及3G 模块
存 储
● 提供1 个2.5’硬盘位，可安装SATAⅡ规格硬盘
● 提供1 个Minisata插槽，可支持SSD硬盘
AUDIO
● 芯片：采用ALC662 音频控制芯片，提供Line out和MIC IN
● 接口：提供2个Line out 插孔和2个MIC IN插孔（前/后面板）
● 特性：支持HD 6 声道高保真音频
I/O
● I/O 芯片：ITE 8782F-AX QFP-128P
● 串口：4 标准的DB9 接口，支持RS232传输模式,支持+5V、+12V电压输出。
● USB：提供5 标准的USB 接口，兼容USB2.0规范。
系统开关
● POWER 电源开关（前面板）
指示灯
● 电源指示灯（前面板）
● 硬盘指示灯（前面板）
电源支持
● DC +12V 输入
看门狗
● 提供255 级硬件复位功能(0~255秒)
环境物理特性
● 抗震测试：GB/T9813-2000
● 尺 寸： 200(宽)*44 (高)*200(深) mm
● 工作温度：-30℃～80℃
● 工作湿度：5%～90%，无冷凝
● 存储温度：-35 ℃～85℃
● 结构：铝合金外壳
● 安装方式：桌面或壁挂安装
● 重量：1.5Kg
支持操作系统：
支持Windows 10
支持 Windows 8.1/8 32-bit/64-bit
支持 Windows 7 32-bit/64-bit
支持 Windows ES 7/8
以及Linux等主流操作系统和嵌入式操作系统和分布式工业组态软件（无限点）
