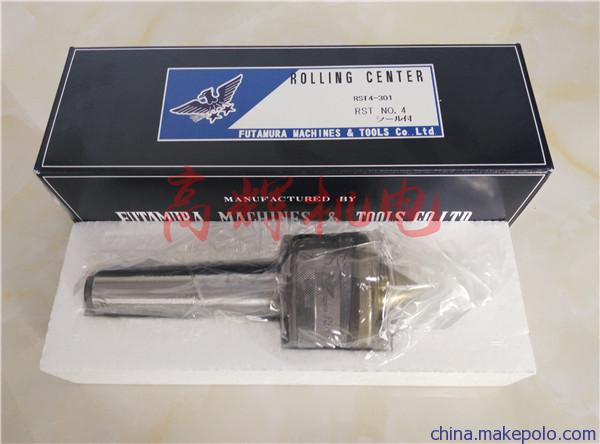

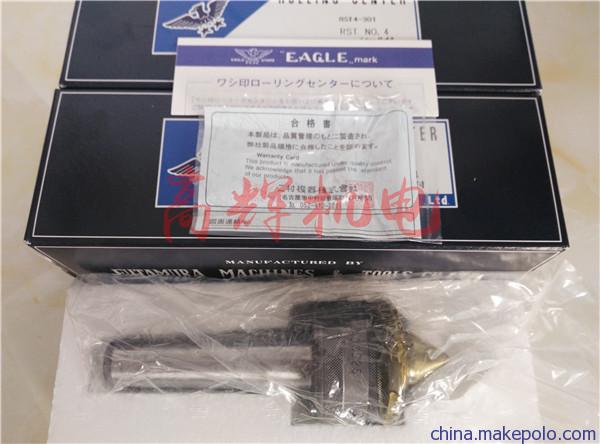

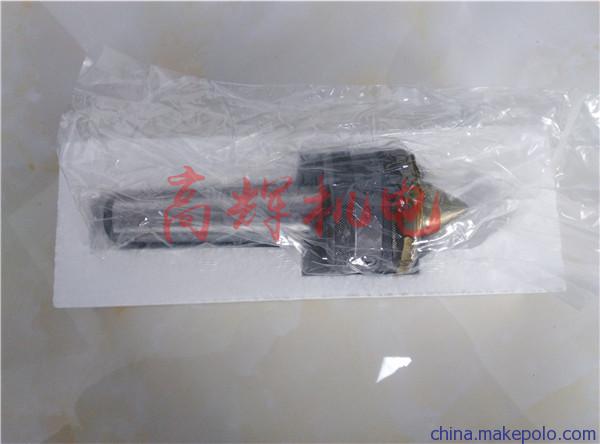

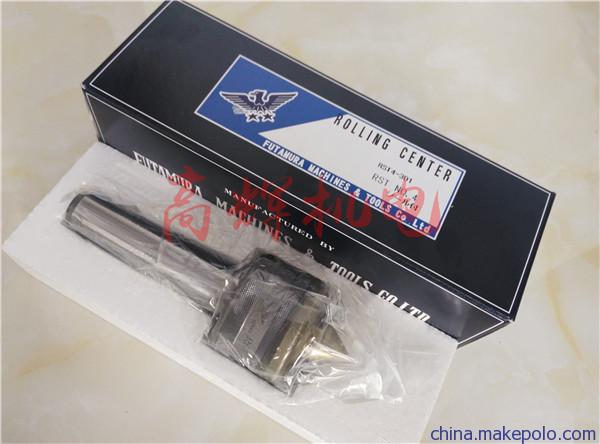

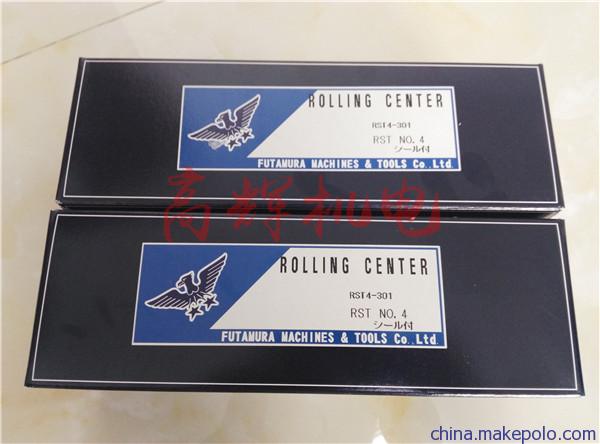

南京高辉机电总代理供应日本二村機器FUTAMURA顶尖 RST4-301滚动顶针

名称：顶尖 滚动顶针

型号：RST4-301

品牌：日本二村機器FUTAMURA

产品介绍
主要仕様
コードNo. M.T A B C C1 D E L センターの
振れ（最大）

シール付
RST1-001 RST1-301 No.1 39 14 57 3 35 15 107 TIR0.005
RST2-001 RST2-301 No.2 46 20 70.5 5..5 36 21 127.5 TIR0.005
RST3-001 RST3-301 No.3 55 22 87 6 43 23 153 TIR0.005
RST4-001 RST4-301 No.4 62 26 110 6.8 46 28 184 TIR0.005
RST5-001 RST5-301 No.5 79 35 139 7.3 58 41 238 TIR0.005
RST6-001 RST6-301 No.6 116 55 195 11 81 59 335 TIR0.007
RST7-001 RST7-301 No.7 159 68 268 14 104 77 449 TIR0.010
RST3-002 RST3-302 No.3倣用 55 22 87 6 43 37 167 TIR0.005
RST4-002 RST4-302 No.4倣用 62 26 110 6.8 46 42 198 TIR0.005
RST5-002 RST5-302 No.5倣用 79 35 139 7.3 58 55 252 TIR0.005
RST3-017 RST3-317 No.3-17A 55 22 87 6 43 40 170 TIR0.005
RST4-017 RST4-317 No.4-17A 62 26 110 6.8 46 45.5 201.5 TIR0.005
RST4-005 RST4-305 No.4-5 62 26 110 6.8 46 42.5 198.5 TIR0.005
（単位はmm　また寸法は設計変更により変わることがあります）
 なお、尖端角度及びE寸法、B寸法などの異形もご希望に応じ製作いたします。
 最大加工物重量　No.6 2600キログラム No.7 6000キログラム
 水溶性切削油ご使用の場合はシール品とご指定下さい。
特長
重切削、一般切削最適品、最高使用回転数(No.3～No.5)2500
 本機の内部にはM.T No.1、No.2はボールベアリング2ヶ、スラストベアリング1ヶ。M.T No.3～No.7はテーパローラベアリング、スラストベアリング、ボールベアリング各1ヶの3種類を使用しています。

許容荷重表
型式 型番 許容荷重
 回転数
100 250 500 750 1000 1500 2000 2500 3000 3500 4000
標準 No.2 ラジアル *117 114 90 79 72 63 57 53 50 47
スラスト 500 370 294 257 233 204 185 172 162 154
No.3 ラジアル *220 *220 *220 *220 *220 *220 *220 *220

スラスト 819 604 479 418 380 332 301 280

No.4 ラジアル *420 *420 *420 *420 393 348 320 299

スラスト 833 615 487 426 387 338 307 285

No.5 ラジアル *640 *640 *640 *640 *640 590 542 507

スラスト 1081 797 632 552 502 438 398 370

No.6 ラジアル *1300 *1300 *1300 1215 1113 986

スラスト 2074 1530 1212 1060 964 841

No.3-17A ラジアル *140 *140 *140 *140 *140 *140 *140 *140

スラスト 819 604 479 418 380 332 301 280

No.4-17A ラジアル *220 *220 *220 *220 *220 *220 *220 *220

スラスト 833 615 487 426 387 338 307 285

No.4-5 ラジアル *190 *190 *190 *190 *190 *190 *190 *190

スラスト 833 615 487 426 387 338 307 285

（軸受寿命を2000時間と仮定した場合）
*は最大許容量を示す（センター軸）
