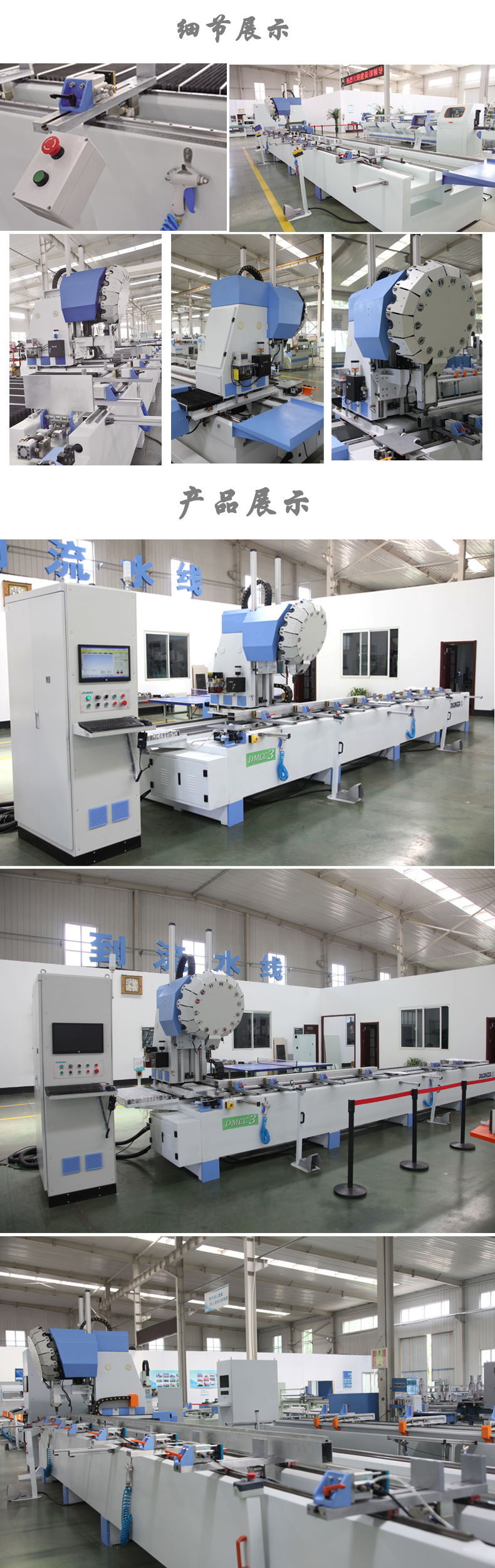

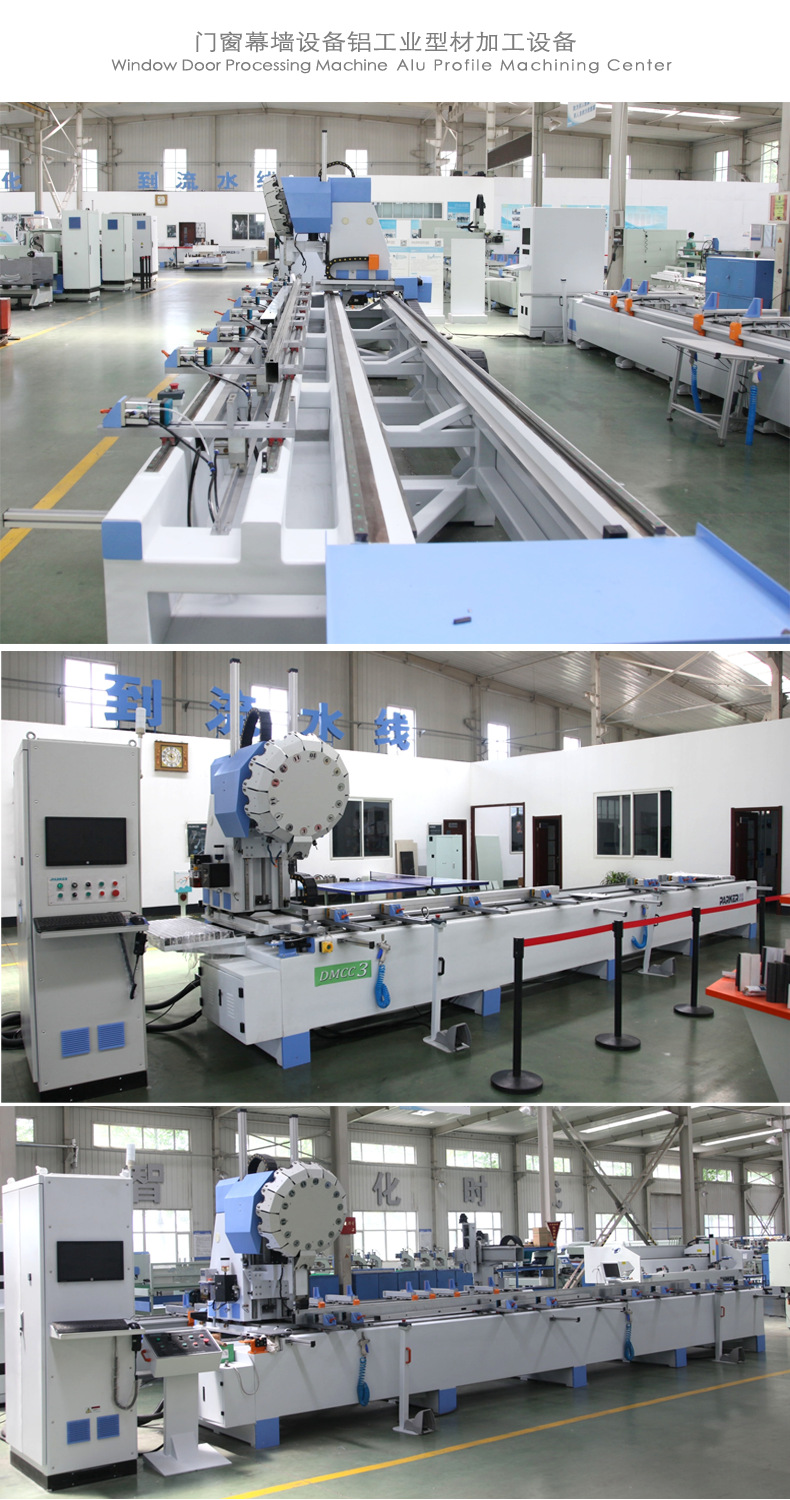

设备性能说明（FUNCTION）：
1一体化床身，热处理定型，刚性好。
2总控电柜与机体一体化设计，方便运输、安装、操作，稳定性更高。
3配有集屑导槽，加工碎屑全部集中在床身下部抽屉内，方便清理。
4双区双工位加工，效率高，并可根据客户需求适当增加工位。
4夹具气路使用原装进口伸缩软管，使夹具具有更大的横向移动范围，适合各种型材的加工。
6点控式夹具刹车，更加方便操作人员对夹具进行移动和定位。
8电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构，有效防止加工碎屑进入，大大提高传动部件的寿命。
9配有导轨自动注油系统，方便保养。
10装备微量润滑系统，采用植物性微量润滑油剂，无毒、无污染，有效保护刀具，提高刀具寿命。
11主轴采用原装台湾品牌，最高转速可达12000RPm。
12刀库采用原装台湾首轮品牌，配有16位刀具刀位，相邻换刀速度3.0秒。
13带有刚性攻牙功能，加工速度快，攻牙精度高。
14伺服主轴电机低速时最大可输出23.9Nm，高速可达11000rpm，全面适应钢材重载加工及铜、铝合金材料的加工。
技术参数 TECHNICAL DATA.
行程 STROKE |
X轴行程（Stroke for X axis） | 7200mm |
Y轴行程（Stroke for Y axis） | 400mm |
Z轴行程（Stroke for Z axis） | 400mm |
主轴 SPINDLE |
主轴转速（Spindle Speed） | 12000 RPM |
刀库 TOOLS |
刀库款式（Tools Changer Format） | 转塔式 |
刀库容量（Capacity Of Tools Magazine） | 16 PCS |
相邻换刀时间（Tool Change Time） | 3.0s |
移动速度 MOVING SPEED 发那科系统 德国PA系统 |
X轴移动（X Axis Moving Speed） | 60m/min 80m/min |
Y轴移动（Y Axis Moving Speed） | 30m/min 60m/min |
Z轴移动（Z Axis Moving Speed） | 30m/min 60m/min |
X/Y/Z进给速度（X/Y/Z Feeding Speed） | 0~2000mm/min |
马达功率 POWER OF MOTOR |
主轴驱动马达（Spindle Driven Motor） | 5.5KW |
X/Y/Z驱动马达（X/Y/Z Driven Motor） | 1.8KW、 1.8KW 、1.8KW |
润滑冷却系统 LUBRICATING SYSTEM |
润滑系统（Lubricating System） | 广东宝腾 |
冷却系统（Cooling System） | SAGELY |
精密度 PRECISION |
X/Y/Z轴定位精度（Position Precision Of X/Y/Z Axis） | ±0.02mm |
重复定位精度（Repeating Position） | ±0.02mm |
机械规格 SIXE OF MACHINE |
电源（Power Supply） | AC 380V 50Hz |
总功率（Power） | 15 KW |
气压需求（Air Pressure） | 0.5MPa~0.8MPa |
重量（Weight） | 5T |
外形尺寸 | 10000mm×2300mm×2800mm |
零部件使用品牌及规格 MAIN COMPONENT CONFIGURATION |
操作系统（Operation System） | 日本FANUC、德国PA |
伺服电机（Serve Motor） | FANUC、 安川 |
主轴电机（Spindle Motor） | FANUC、北京CTB |
主轴（Spindle） | 台湾 CELL |
刀库（Tools Magazine） | 台湾首轮 |
导轨（Guide Rails） | 日本 THK |
轴承（Bearings） | 日本 NSK |
丝杆（Ball Screw） | 台湾 TBI |
电气件（Electrical Parts） | 法国 Schneider |
气动元件（Pneumatic Components） | 台湾 AIRTAC、日本SMC |
减速机（Reducer） | 台湾 ATG |
