一、产品特点

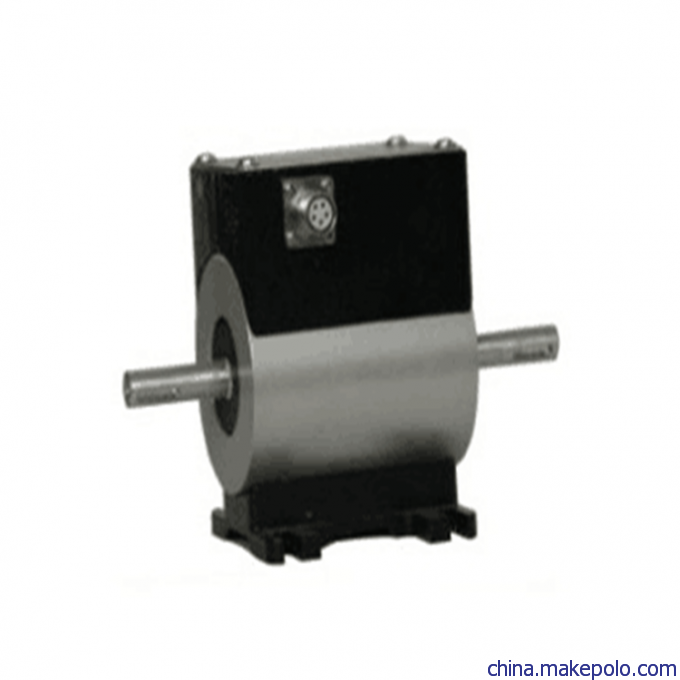

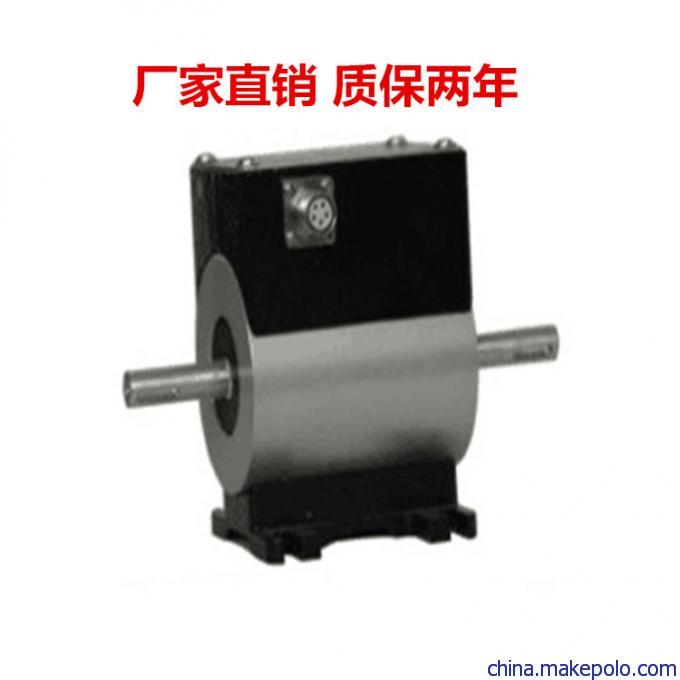

      T8系列扭矩传感器是非接触式扭矩传感器的典型结构，采用非接触方式输出信号，信号的高频部分由检测电路滤波，仅有扭矩信号部分被放大。非接触扭矩传感器由于采用的是非接触的工作方式，因而寿命长、可靠性高，不易受到磨损、有更小的延时、 受轴的偏转和轴向偏移的影响更小，现在已经广泛用于轿车和轻型车中，是EPS传感器的主流产品。
内部采用独特的非接触方式无线传递扭矩信号输出。
具有稳定性好，精度高，可靠性好寿命长。
可以测量动态扭矩，静态扭矩；测量时扭矩信号的输出。
不需要反复调整零位即可连续测量正反转扭矩信号。
信号采用数字化技术，抗干扰性强。
没有集流环等磨损件，可以高转速长时间运行
扭矩测量精度与旋转速度、方向无关。
可测量正反向扭矩。
体积小、重量轻、安装方便.可任意位置,任意方向安装。

二、工作原理

       非接触式扭矩传感器，输入轴和输出轴由扭杆连接起来，输入轴上有花键，输出轴上有键槽。当扭杆受方向盘的转动力矩作用发生扭转时，输入轴上的花键和输出轴上键槽之间的相对位置就被改变了。花键和键槽的相对位移改变量等于扭转杆的扭转量，使得花键上的磁感强度改变，磁感强度的变化，通过线圈转化为电压信号。

三、应用范围

传递电动机、内燃机等旋转动力设备的输出扭矩及功率。
传递发电机、风机、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率。
传递各种机械加工中心、自动机床工作过程中的扭矩。
传递各种旋转动力设备系统所产生的扭矩及效率。
可用于制造粘度计。

四、功能参数

五、安装方式

T8型转速耦合器由静止外壳和旋转柱两部分组成.
将静止外壳套在旋转柱的外侧.
将旋转柱的两端通过法兰联轴器分别与动力或负载联接.
静止外壳固定在基座上,调整间隙,保证静止外壳与旋转柱之间不可接触.

六、使用注意

接线必须正确;
±15V 的范围:不得低于± 14.5V 不得高于± 15.5V ;
信号线输出不得对地,对电源短路,输出电流不大于 10mA;
屏蔽电缆线的屏蔽层必须与±15V 电源的公共端（电源地）连接：

七、外形尺寸
