SMC标准型气缸 CDJ2B10-5SZ-B
佛山易兴胜机电设备有限公司
中国 佛山
产品属性
图文详情
品牌推荐
品牌
SMC
型号
CDJ2B10-5SZ-B
加工定制
否
缸径
6mm
品牌：日本SMC
系列：CJ2系列(双作用)
类别：双作用标准型气缸
缸径：6MM、10MM、16MM
型号表示方法：
C【D】J2B【16】-【125】【R】Z-【B】
--- --- --- --- ---
1 2 3 4 5
1、内置磁环：
无记号：无内置磁环
D ：内置磁环
2、缸径：
6MM
10MM
16MM
3、行程：
6MM缸径标准行程为15MM 30MM 45MM 60MM
10MM缸径标准行程为15MM 30MM 45MM 60MM 75MM 100MM 125MM 150MM
16MM缸径标准行程为15MM 30MM 45MM 60MM 75MM 100MM 125MM 150MM 175MM 200MM
4、无杆缸盖上的配管通口方位：
无记号：径向
R ：轴向
5、内置磁环：
无记号：无内置磁环
B :环带安装
A :导轨安装
CJ2系列气缸其它常见表现形式：
气缓冲型： CJ2【B】【缸径】-【行程】A
内置速度控制阀型：CJ2Z【B】【缸径】-【行程】
双杆型： CJ2W【B】【缸径】-【行程】
杆不回转型： CJ2K【B】【缸径】-【行程】
低摩擦型： CJ2Q【B】【缸径】-【行程】
行程可调气缸： CJ2【B】【缸径】-【行程】-【XC8】
伸出可调型，调程范围：0-15MM
行程可调气缸： CJ2【B】【缸径】-【行程】-【XC9】
缩回可调型，调程范围：0-15MM
双行程气缸(双杆型)： CJ2【B】【缸径】-【行程A】+【行程B】-【XC10】
双行程气缸(单杆型)： CJ2【B】【缸径】-【行程A】+【行程B-A】-【XC11】
直接安装型 ： CJ2RA【缸径】-【行程】
洁净型： 10-CJ2【B】【缸径】-【行程】
无铜离子型： 20-CJ2【B】【缸径】-【行程】
新款CJ2系列型号为:CJ2【缸径】-【行程】Z
订货举例说明：
1、所需缸径为16MM，行程：100，环带安装
正确型号：CDJ2B16-100Z-B
2、所需缸径为10MM，行程：150，脚座安装，需配磁性开关，环带安装
正确型号：CDJ2B10-150Z-B（气缸）；CJ-L010B(脚架)；D-M9BL（磁性开关）；BJ6-010(磁性开关安装环带)
原装日本SMC新款标准型气缸无内置磁环CJ2系列缸径10MM常见型号：
CDJ2B10-5SZ-B
CDJ2B10-10SZ-B
CDJ2B10-15SZ-B
CDJ2B10-30SZ-B
CDJ2B10-45SZ-B
CDJ2B10-60SZ-B
CDJ2B10-75SZ-B
CDJ2B10-100SZ-B
CDJ2B10-125SZ-B
CDJ2B10-150SZ-B
CDJ2B10-175SZ-B
CDJ2B10-200SZ-B
SMC标准型气缸CDJ2KB16-200Z-B是指日本SMC品牌气动元件下的标准型CJ2系列气缸，气缸为双作用标准型气缸，缸径为16MM，行程为200MM，此种气缸的活塞杆为六角形。该型号气缸本公司长期备有现货，如有需要可随时联系我。如订单数量大于5个以上，以上报价可含运费。
属于双作用气缸,它的动作原理是当气源压力从气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装，输出轴变为反向旋转，即为双作用反转DL型)。
系列：CJ2系列(双作用)
类别：双作用标准型气缸
缸径：6MM、10MM、16MM
型号：CDJ2B10-5SZ-B
联系QQ：1503130495
联系电话：13924885356（微信）

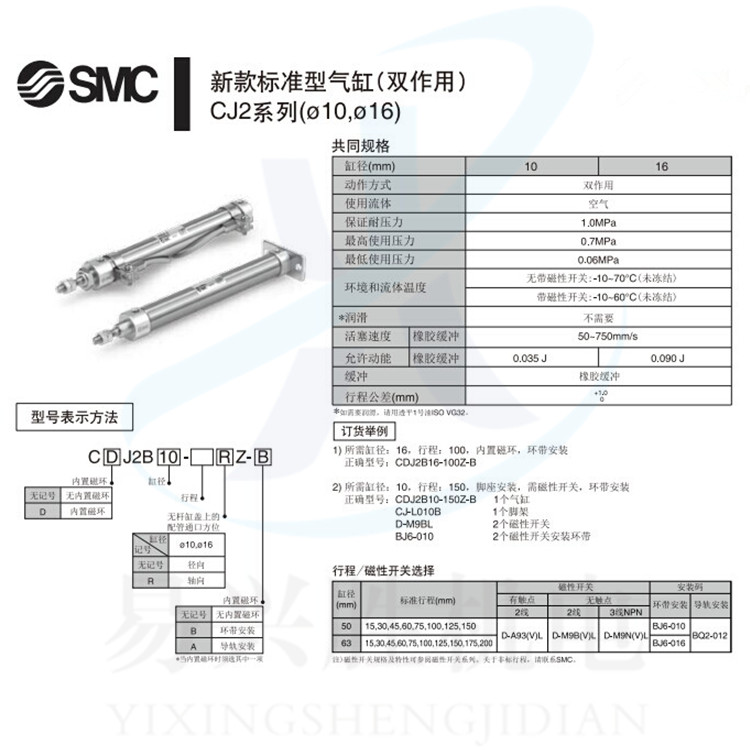

产品规格：
缸径：6MM、10MM 16MM
动作方式：双作用
使用流传：空气
保证耐压力：1.0MPa
最高使用压力：0.7MPa
最低使用压力：0.06MPa
环境及流体温度：无带磁性开关：-10至70度（未冻结）；带磁性开关：-10至60度（未冻结）
活塞速度：50-750MM/S
行程公差：+1.0MM至0MM
缓冲类别：橡胶缓冲/气缓冲
接管口径：M5*0.8
磁性开关型号：环带安装：D-C73、D-C76、D-7A1、D-H7B、D-H7BA、D-H79F
轨道安装：D-A72、D-A73、D-A76H、D-F79、D-J79、D-A79W、D-F7BA、D-A73C、D-F79F
