1.用途及特点

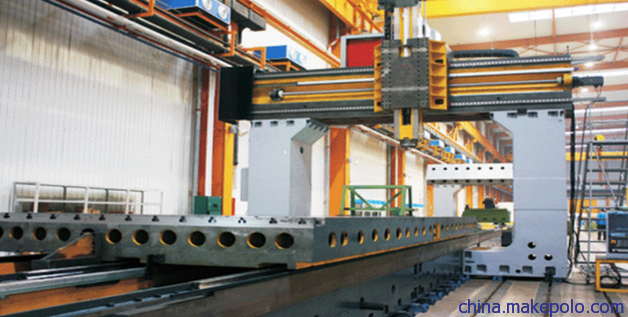

    该仪器适用于电梯导轨、直线导轨、机床导轨、起重机及大型设备及工件等的安装、调试及检测等工作。具有安装快速、使用简单、测量准确、精度高的特点。

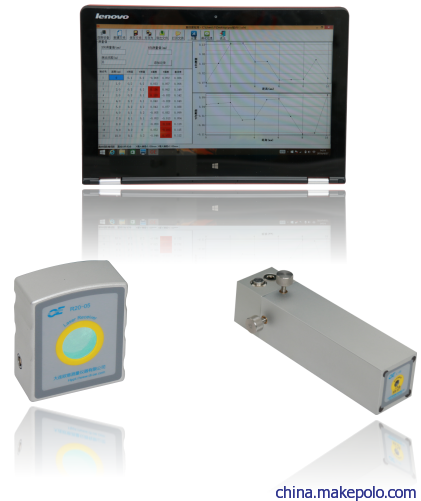

2.设备组成
    本产品主要由激光发射器、激光接收器、软件、计算机及安装附件组成。
2.1激光发射器
    L-05型激光发射器采用先进的激光源，拥有卓越的激光光束质量，可提供一条空间基准直线。其后部的螺旋调节钮可以改变激光束的出射角度，方便激光的调整。尾部的带指示灯的开关会提示用户设备是否开启。内置可充电电池，并在尾部提供充电接口。

    激光发射器附件：充电适配器。
    注意：本设备采用点激光器，属ⅢA类，功率为5mW，切勿直视激光束。
2.2激光接收器
    R20-05是一台二维激光接收器，其传感器为位置传感器（PSD），探测面积为20*20毫米，其分辨率可达1μm。左侧的插座可通过专用连线与计算机相连，并由计算机供电，进行检测作业。
    激光接收器附件：数据线一条。
2.3软件
    本软件为绿色免安装软件，具体使用请参照后面的软件介绍说明。

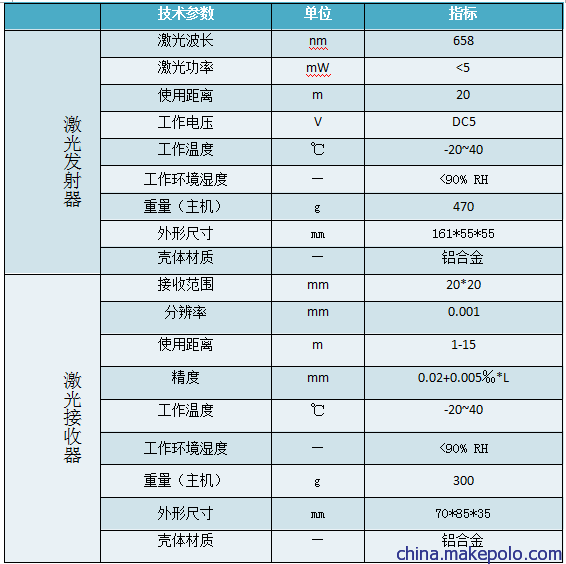

2.4笔记本计算机（选配）3.设备参数

	技术参数	单位	指标
激光发射器	激光波长	nm	658
	激光功率	mW	<5
	使用距离	m	10
	工作电压	V	DC5
	工作温度	℃	-20~40
	工作环境湿度	—	<90% RH
	重量（主机）	g	470
	外形尺寸	mm	161*55*55
	壳体材质	—	铝合金
激光接收器	接收范围	mm	20*20
	分辨率	mm	0.001
	使用距离	m	1-15
	精度	mm	0.02+0.005‰*L
	工作温度	℃	-20~40
	工作环境湿度	—	<90% RH
	重量（主机）	g	300
	外形尺寸	mm	70*85*35
	壳体材质	—	铝合金



4.硬件的安装调节与使用

    L-05型激光发射器分别在底面与侧面提供两种接口方式，可利用其自带螺孔进行安装、固定。
4.1硬件的安装与调节

①　通过自带接口将激光发射器安装固定在被测物一端上面，或者被测物外端。
②　同时，将激光接收器通过自身接口与被测物固定安装在激光发射器的近端。
③　通过数据线将激光接收器与计算机相连，打开专用软件，进入测试界面；并开启激光发射器。
④　调节激光发射器的位置，保证激光束投射到激光接收器的检测范围内。（建议调至靠近中心，有利于下一步调节）

⑤　将激光接收器移动至激光发射器的远端，调节激光发射器的螺旋调节钮，保证激光束投射到激光接收器的检测范围内。（建议调至靠近中心）

⑥　重复上述步骤④和⑤，保证接收器在发射器近端或远端时，激光束均在接收器的接收范围内即可。

4.2设备的使用

在安装调节完毕后即可进行以下检测工作。
①　打开专用软件进行相关设置。（见软件的使用）

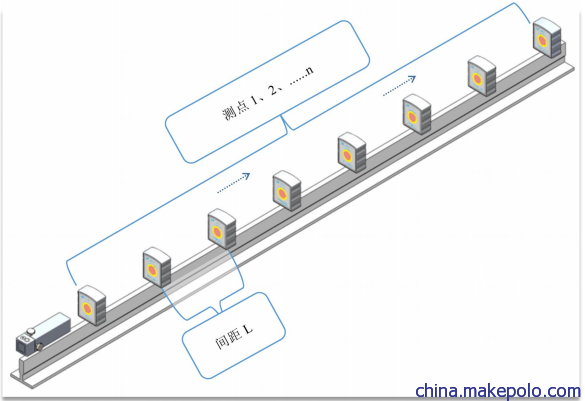

②　将接收器固定在被测物需要检测的位置。
③　点击“添加记录”按钮，即可将测量值添加到相应数据表内，然后移动接收器至下一个被测位置。
④　重复步骤③，直至所有被测点检测完毕。
⑤　使用专用软件进行数据分析，得出结果。
5.软件的安装

• 对计算机系统要求：本软件只支持Xp、Win7、Win8、Win10系统，暂不支持安卓及苹果ios系统。
• 驱动程序的安装：双击图标进行安装（如右图），点击下一步至安装成功即可。
• 本软件为绿色免安装软件，只需将软件包复制到本地计算机即可使用。

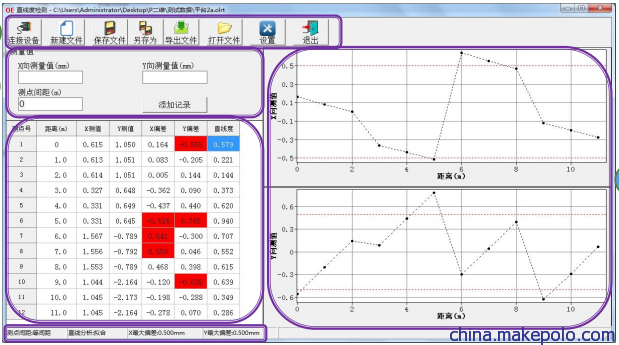

6.软件的使用6.1主界面

当启动软件后，主界面的数据区和图表应为空白的表格和图表视窗。

6.2功能介绍6.2.1菜单

    提供了软件的基本功能按钮

1. 连接设备：利用数据线将激光接收器与计算机连接后，点击此按钮，可将两设备建立数据连接，此时接收器的二维检测数据可实时显示在计算机的软件中。
2. 新建文件、保存文件、另存为、打开文件、退出：与Windows的操作习惯一致。
3. 导出文件：可将检测数据导出，生成一个EXCEL文件，如下图左所示，文件分两部分，上半部分主要是检测的基本信息，如测试人员、时间、单位等等，下半部分是检测数据。
4. 设置：点此按钮弹出如上图右对话框，可进行与测量相关的设置。
5. 测点间距：每测点的位置距离值，若是等间距测量，可点选“等间距”，并在“间距”一栏填写距离值（单位：m）；若不是等间距测量，则点选“不等间距”，需要在数据区的距离一栏下填写距离值（单位：m）。
6. 设置***大允许误差：即为X、Y二维数据设置***大的直线度误差值（单位：mm），若超差，则在数据区内会出现超差的提示（超差数据由红色表示）。
7. 数据处理方法：将所测得数据进行数学分析的方法，本软件提供二种：直线拟合、2点基准。

• 直线拟合：用***小二乘法计算出数据的偏差值。
• 2点基准：可设置任意2点为基准点，进行直线度的偏差计算。

测量区6.2.2    包含了X、Y的实时测量值、测点距离的信息，及“添加记录”按钮。

• 添加记录：在进行检测时，按下”添加记录“按钮，即可将X、Y的实时测量值及测点的距离值顺序填写至数据区内。（测点距离也可在”等间距“设置下手动进行输入）

6.2.3数据区
    显示了所测得的各点的测点号、距离值和X、Y的原始数据值，以及数据分析后的各点偏差值，还包含了经过X、Y合成后的直线度值。
6.2.4状态栏
    状态栏中显示了此次检测的基本设置情况，包括测点间距的选择、X、Y直线度偏差的设置以及直线分析所选择的方法。6.2.5图表

图表的功能：主要是为用户更方便、直观的查看各测点的偏差情况。
图表中红色的虚线表示设置项中的***大允许误差范围。

6.3数据分析

    数据分析包含两个部分：数据区和图表

6.3.1数据区

1. 若在“设置”对话框所选“数据处理方法”为“直线拟合”时，则，在测量第三点时，数据分析会自动进行实时计算，后续的每一点的测量，都会自动计算出该点偏差（如上面左图）；
2. 若在“设置”对话框所选“数据处理方法”为“2点基准”时，若想得出偏差结果，需要手动点选2个点作为基准点（例如上面右图所示，所选基准点为2、12），之后软件会自动计算出以此2点为基准的各项偏差。
3. 数据区中分别列出了测点号、距离、X测值、Y测值、X偏差、Y偏差、直线度共七项内容。
4. X、Y偏差中，红色部分代表偏差值超出“设置”中所设定的允许***大误差。

6.3.2图表

图表是X、Y直线度偏差的更直观的图形表示方法。
图表中的红色虚线代表着***大允许误差的范围。

7.设备使用流程指导图

仪器的使用：硬件的安装与调试——数据的测量——数据分析（含2种方式）——数据存档在使用本套设备时，请参照上述流程图进行操作。如有疑问，请及时与我们取得联系。

8.附件

1. 数据线
2. 激光发射器三脚架支座
3. 激光接收器磁性支座
4. 清洁套装（气吹、擦镜布）

9.设备维护

1. 激光接收器的前部有玻璃保护，请在使用过程中避免用手或其他物体进行直接接触，如有杂物或明显灰尘，请使用清洁工具进行清理。
2. 在不使用本测量系统时，应将激光发射器和激光接收器放在专用的包装箱内。
3. 笔记本电脑的使用和保养，应严格按照其产品的要求执行。当冬天在室外低于0℃以下环境下使用时，应适当加热和保温，保证电脑的正常工作。

10.注意事项

1. 注意：本设备采用点激光器，属ⅢA类，功率为5mW，切勿直视激光束。
2. 激光接收器的前部有玻璃保护，请在使用过程中注意保护。
