用途与适用范围
（以下简称变阻器）主要用作三相交流50Hz绕线式异步电动机的重载起动设备。变阻器是有坚固耐用，使用方便，维护简单，占地面积小等特点。
BP6频敏变阻器为四管式结构，它由铁芯和绕组两部分组成。铁芯部分每相共有4个环，最外层和第三层是钻环，第二层和最里层是铁环，归铁为厚钢板。
BP6频敏变阻器使电机在2.5倍额定电流的起动电流下，能得到1.3倍额定力矩的恒起动力矩，能起动带额定负载的电动机。本变阻器能连续起动三次，总的起动时间不超过90秒。

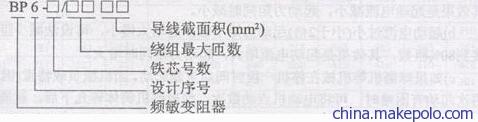

型号含义
技术性能及基本数据
当起动过程中的最低电网电压不低于90%额定电压时，变阻器经适当调整抽头后能连续三次（总的起动时间不超过90S）可靠起动带
额定负载的电动机，起动时电动机定子冲击电流不大于2.5倍额定电流。变阻器的基本数据见表10。
表10变阻器的基本数据
变阻器 型 号 | 电 动 机 数 据 | 变阻器 型 号 | 电 动 机 数 据 |
容量（KW） | 转子电压（V） | 转子电流（A） | 容量（KW） | 转子电压（V） | 转子电流（A） |
BP6-1/6325 | 75-160 | 162-312 | 200-250 | BP6-2/5032 | 161-315 | 252-504 | 250-315 |
BP6-1/8025 | 252-500 | 200-250 | BP6-2/6363 | 402-788 | 250-315 |
BP6-1/5023 | 128-252 | 251-315 | BP6-2/4040 | 202-400 | 316-400 |
BP6-1/6332 | 203-394 | 251-315 | BP6-2/5040 | 319-640 | 316-400 |
BP6-1/4040 | 101-200 | 316-400 | BP6-2/3250 | 160-315 | 401-500 |
BP6-1/5040 | 161-320 | 316-400 | BP6-2/4050 | 256-500 | 401-500 |
BP6系列频敏变阻器外形及安装尺寸
