一、ZW32双电源自动切换开关产品概述：

HZW32-12型户外双电源自动投切装置（以下简称"双电源装置"）系三相交流50Hz户外高压开关设备，由两台柱上真空断路器和一台智能双电源切换控制器构成；该装置主要应用于煤矿、石油、钢厂等高供电可靠性场所以及农网和城网的10kV配电系统，作为分、合负荷电流、过载电流、短路电流之用，并可实现双路电源自动切换，保证重要负载的实时供电，具有占地少，投资小，调试维护方便等特点，是实现供电自动化的理想开关设备。

二、ZW32双电源自动切换开关型号及含义：

三、ZW32双电源自动切换开关功能特点：

（1）实现双电源互投控制、优先级备自投控制，具有故障闭锁、PT断线闭锁、两侧开关位置闭锁，一侧失压分闸，一侧自动合闸功能。
（2）可根据用户要求，可配备过流、限时速断保护功能，保护定值可连续可调。
（3）遥控功能，可配备无线遥控器，实现近距离遥控开关合、分控制，且带有自动逻辑闭锁判断功能，安全可靠。
（4）本地操作、自动操作模式，可互相转切换，并可根据用户要求具有主、备投优先级功能。
（5）可根据用户要求，配置完善的'四遥'功能，可实现遥控、遥测、遥信、遥调功能。

四、技术参数：

序号	名称				单位	数据
1	额定电压				KV	10
2	最高工作电压					12
3	额定绝缘水平	1min工频耐压		干试		42
				湿试		34
		雷电冲击耐压（峰值）				75
4	额定电流				A	630
5	额定短路开断电流				KA	12.5/16/20
6	额定电容器组开断电流				A	400/630
7	额定操作顺序					O--0.3s--CO--180s--CO
8	额定短路开断电流开断次数				次	30
9	额定短路关合电流（峰值）				KA	50
10	额定峰值耐受电流
11	额定短时耐受电流					12.5/16/20
12	额定短路持续时间				S	4
13	全开断时间				ms	≤100
	分闸时间 （分励脱扣）		最高操作电压			15~50
			额定操作电压			15~50
			最低操作电压			30~60
	合闸时间					25~50
14	机械寿命				次	10000
15	额定操作电压				V	DC，AC：110，220
16	操作机构				A	弹簧机构
17	动触头允许磨损厚度				mm	3
18	重量				kg	152（182带隔离）
19	储能电机额定输入功率					≤250
20	过流脱扣器		额定电流		A	5
			脱扣准确度		％	±10

2断路器装配调整后达到的数据

序号	名称	单位	数据
1	触头开距	mm	9±1
2	触头超行距		2±0.5
3	平均分闸速度	M/s	1.0±0.2
4	平均合闸速度		0.6±0.2
5	触头合闸弹跳时间	ms	≤2
6	三相分闸同期性时差		≤2
7	每相回路直流电阻（不含电流互感器）	μΩ	≤80
			≤120带隔离开关

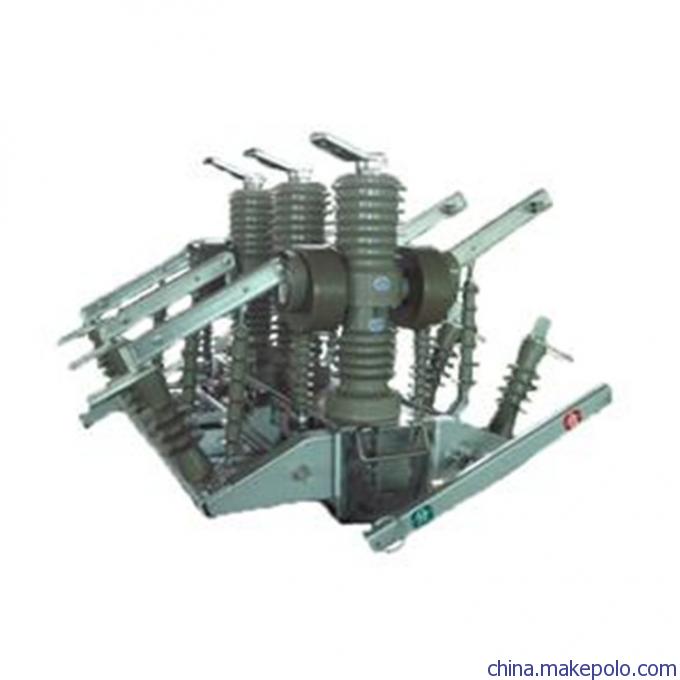

五、产品图片：

二、订货须知：
    订货时请在合同上注明：
  1.产品型号及名称。
  2.机构类型（手动或电动）
  3.如电动机构请分别注明合，分闸线圈及储能电机的额定电压（AC220V   DC220V   DC110V）
  4.如需要互感器过流保护装置，请注明互感器电流比。
三、安装、使用及维护
  1.开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。
  2.柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行    试操作，以检查各项指标是否正确。
  3.断路器可以分单杆架设，也可双杆架设。
  4.本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
  5.用户不得随意更换使用与原型号规格不一致的电器元件。
  6.操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。
​
