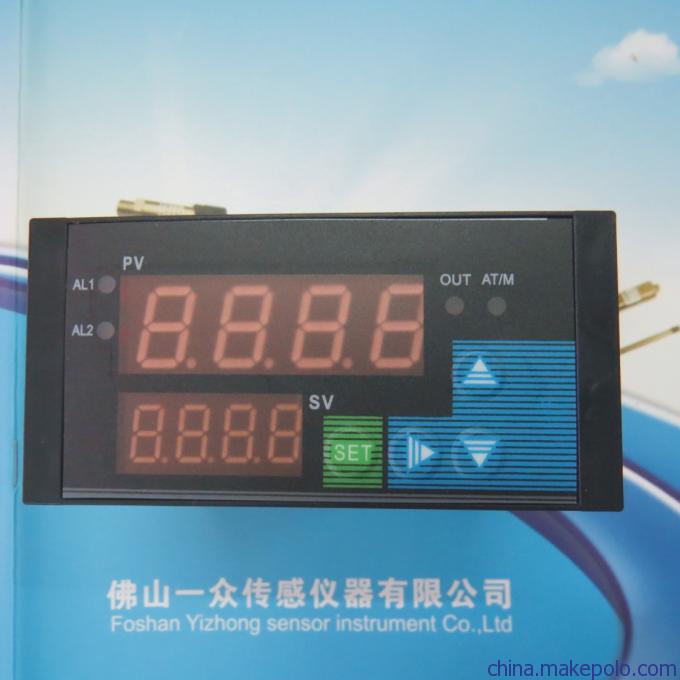

显示控制仪表图

◆  仪表操作简单，通用性强，一表多用。用户通过键盘设置，可实现多种信号类型输入，大大减少备用仪表的数量和费用。
◆  软件调零调满度，消除温漂和时漂引起的测量误差，显示精度优于0.2%FS。
◆  仪表采用数字滤波技术，能够识别、抑制工况系统中测量信号伴随的低频扰动及不规则干扰源，从而提高了抗干扰能力。
◆  输出自由可选：继电器触点、SSR驱动电平、可控硅过零和移相脉冲触点输出；模拟量变送输出； 24VDC电源馈电输出。
◆  具有软件自动监测故障、报警功能。
◆  全新的贴片焊接技术，使仪表美观大方、抗干扰强。
◆  采用卡入式结构设计，便于安装、维修、调换；安装尺寸与国内、国外仪表通用。
   主要技术指标
◆ 测量范围：-1999～9999字
◆ 精度：±0.5%FS±1字 或 ±0.2%FS±1字
◆ 分 辨 率：0.001、0.01、0.1、1
◆ 采样周期：3次/秒
◆ 信号输入：热电阻：Pt100，Cu50      热电偶：B，S，E，K，J，T，R，N
                         标准电流：0～10/0～20/4～20mA     标准电压：0～5/1～5V
                        电阻：0～400Ω                    非标电压：0～100mV
                        频率：0～3KHz，波幅＞4V，矩形波或正弦波
◆ 变送输出：标准电压：0～5V 、1～5V(负载RL≥250kΩ)
                         模拟量 标准电流：0～10mA(负载RL≤750Ω)；4～20mA(负载RL≤500Ω)
◆ 控制输出：触点容量22VAC/5A(阻性负载)
◆ 馈电输出：24VDC(30mA)
◆ 通讯接口：RS485、RS232、PRN接口；300～9600bps可选；MODBUS通讯协议
◆ 供电电源：100-265VAC，50Hz 或 24VDC±2V。
◆ 绝缘强度： 公用地(大地端)：大于40MΩ，500VAC/1分钟，无击穿、无飞弧。
◆ 工作环境：温度：0-50℃；相对湿度：＜85%RH；避免强腐蚀性气体。
◆ 安装方式：卡入式安装、弹片顶压安装
◆ 仪表外形：160X80X100 、80X160X100 、96X96X100 、96X48X100、48X96X100
◆ 功   耗： ≤4W(220VAC、 24VDC开关电源)
