（二）试验机概述

   1.主要用途：该试验机可以在不同试验载荷、不同试验速度、不同温度、不同环境（真空、惰性气体条件下，对材料进行耐磨性试验，可以测定材料的摩擦系数、磨损量。

   2.结构：试验机由试验机主机机身、主轴系统、加载系统、加热温度控制部分、氛围箱机构、试验部分、测控系统、冷却水循环系统组成。

2.1主机

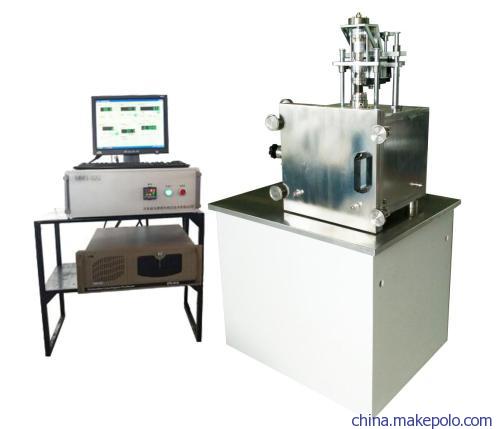

主机采用立式框架结构。具体如图2设备示意图所示：

    主要由底座、试验力加载系统、试验力测量系统、摩擦力测量系统、主轴系统、动力源系统、真空氛围箱体、加热温度控制系统、冷却水循环系统、摩擦副以及真空腔体等组成：

Ø 底座

    采用焊接一体式机构，焊接稳固、可靠，有效的将各个系统连接在一起；外观采用喷塑工艺，整体美观、实用。

Ø 试验力加载系统

    该设备试验力加载最大可达500N，试验力示值相对误差：±1%；为提高试验力加载精度，该设备采用弹簧加载，高精度试验力传感器等。步进电机通过同步带系统带动丝杠支撑座旋转，实现丝杠上升与下降，进而带动压缩板运动，实现试验力的自动加载与卸载；试验力加载部分两处采用弹簧消除加载零部件自重，提高加载精度；试验力传感器与施力杆串联，有效提高试验力测量的准确性；摩擦力测量采用静态扭矩传感器串联于施力杆中，并同时消除轴向加载力对扭矩传感器的影响，进一步提高了摩擦扭矩测量的准确性及长期使用的可靠性。

Ø 主轴系统

    主轴采用GH214特殊耐高温材料加工而成，加工精度高，机械性能可靠；轴承（品牌：哈尔滨轴承）采用P5精度角接触轴承支撑传动，承受轴向载荷大，旋转精度高、摩擦阻力小、噪音小；轴承座与真空腔体静密封采用O型圈密封、动密封采用磁流体密封，可有效、可靠的保证试验在高温、真空环境下的长时间运行。

Ø  动力源系统

     采用伺服电机，最高转速3000r/min，最大摩擦扭矩：2.5N.m，主轴伺服电机通过弹性膜片联轴器直接与主轴连接，传递扭矩大，传递精度高，震动及噪音小，可靠性高。

Ø  高温加热系统

     温度控制范围：室温至800℃，具有可调控特点，采用电阻丝炉式加热，加热速度快，加热精度高，并可保证在800℃条件下长时间运行。

Ø  冷却水循环系统

     由于试验需长时间运行，该设备配有冷却水循环系统，有效保证循环水的低温冷却状态，保证试验长时间的可靠运行。采用制冷水循环冷却方式，有效保证主轴及磁流体动密封长时间运行的可靠性。

Ø  摩擦副系统

    大小止推圈、大小销盘、球盘多种摩擦副，满足客户使用要求。也可根据客户需求，定制其他接触形式摩擦副。

Ø  真空氛围箱体

     设备安装有真空氛围箱体可以保障摩擦磨损试验在真空氛围箱中进行，真空氛围箱内安装有加热炉，可以对摩擦副施加最高800℃高温；同时，氛围箱有一套密封机构（静密封采用O型圈密封、动密封采用磁流体密封），可以对摩擦副周围抽真空，真空度高，亦可以对其填充惰性气体介质。采用真空泵对真空氛围箱体抽真空，真空度高，采用进口真空计测量，精度高、准确度优。

      真空氛围箱体采用不锈钢材料无缝焊接，真空密封可靠性高；腔体采用门板式开合密封，方便试样材料的安装；进出真空腔体：进出控制线采用真空航空插头、静密封采用O型圈密封、动密封采用磁流体密封、直线运动密封采用金属波纹管密封，有效提高真空度的可靠性及长时间的保压值。

     2.2 真空抽气系统

    采用真空泵对真空氛围箱体抽真空，抽气速率快、真空度高，有效、快速实现真空度要求。，采用真空计测量，精度高、准确度优。

    2.3 电器测控系统

测控系统主要由控制柜、工业控制计算机（品牌：研祥）、数据采集模块（品牌：进口台湾鸿格）、控制板卡（品牌：进口台湾鸿格）、执行机构、传感器等组成。

计算机通过数据采集模块高速采集各个传感器数值，并进行数据记录和处理。根据数据分析情况，计算机向控制板卡发送动作指令到执行机构，用以控制电机、加载力等试验参数。

     2.4 软件部分

     软件所作为人机交流的窗口，可对设备进行完全控制。

 软件主界面可设定试验力、试验时间、摩擦扭矩、主轴转速以及主轴转数等参数，启动设备时便按照所设定的参数进行试验。

计算机数据处理功能：采用稳定的工业控制计算机控制，具有稳定性高，传输数据快的特点。计算机实时采集显示试验力、摩擦力、温度转速等参数，绘制试验力-时间、摩擦力-时间、温度-时间、摩擦系数-时间曲线。

     软件设有转速设置控制功能、试验力设置控制功能。试验过程中通过工业控制计算机控制可以实现试验过程中转速快慢控制，亦可以实现试验过程中试验力、摩擦力、摩擦系数、试验扭矩等参数变化进行监控。

 试验过程中软件实时采集数据并记录，在曲线显示窗口中可实时显示试验过程曲线。

 试验完成后，软件可根据用户需求填写相关试验资料，如试验材料编号、报告编号、试验日期等，并可根据实际情况设置数据输出的采样时间间隔（最小为1S）的数据报表。试验数据可以以TXT和曲线图片格式输出，以方便用户进行后期处理。

  2.5 控制方式及安全保护：手动与计算机双重控制；摩擦力、试验时间等均设安全报警保护。并设有控制按键和急停保护按钮。

（三）投标设备主要技术参数

  1.）最大试验力：500N；

  2.）试验力示值相对误差：±1%；

  3.）最大摩擦力矩：2.5N.m；

  4.）摩擦力示值相对误差：±1%；

  5.）主轴转速最高可达： 3000r/min；

  6.）摩擦面中心直径：23mm；

  7.）温度控制范围：室温-800℃，具有可调控特点；

  8.）摩擦结构形式：端面式；

  9.）环境：可实现高真空度环境，也可充惰性气体，实现多种模拟环境。

  10.）计算机数据处理功能：采用稳定的工业控制计算机控制，具有稳定性高，传输数据快的特点。计算机实时采集显示试验力、摩擦力、温度转速等参数，绘制试验力-时间、摩擦力-时间、温度-时间、摩擦系数-时间曲线。

  11.）真空度：10-1Pa

   12.）适用电源：三相五线制380V、50Hz；

  13.）试验机控制方式：手动与计算机双重控制

（四）工作环境

◇ 在室温10℃～35℃范围内；

◇ 相对湿度不大于80%；

◇ 在稳固的基础上正确安装；

◇ 在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中；

◇ 电源电压的波动范围不应超过额定电压的10%；

◇ 适用电源：三相五线制380V、50Hz。

（五）主要配置单
